Productbeschrijving:

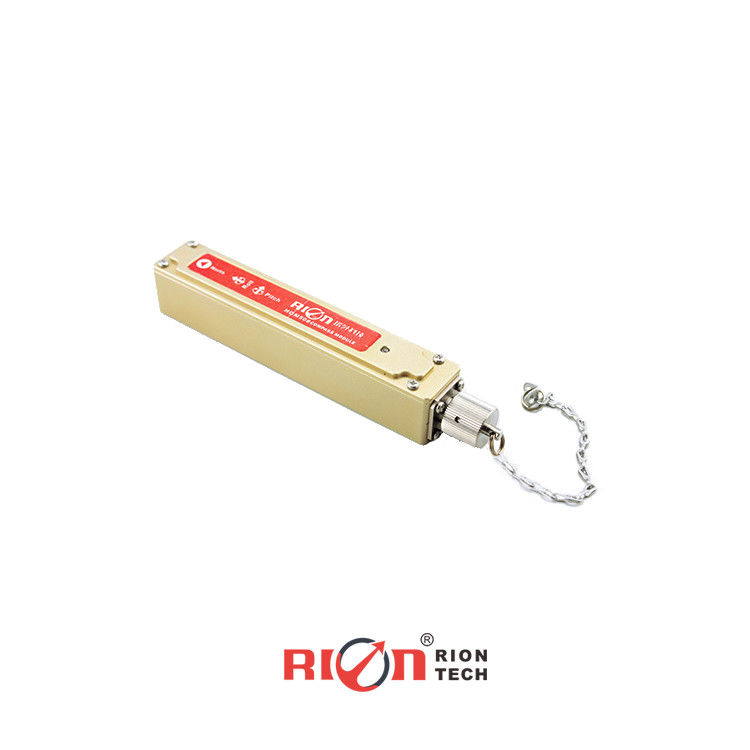

De HCM508B is een 3D-kompas met hoge precisie ontwikkeld door Rion Technology Co., Ltd. Het heeft zowel digitale RS232-uitgang als analoge 4 ~ 20mA-uitgang, samen met een IP67-waterdichte rating,waardoor het ideaal is voor boormetingenMet harde en zachte ijzer kalibratie algoritmen, zorgt het voor nauwkeurige koers informatie zelfs op gereedschappen met een 360° rolhoek.Het compacte formaat en het lage energieverbruik maken het perfect voor miniaturiseerde gevoelige meetsystemen.
uitgerust met geavanceerde drieassige magnetische sensoren en realtime koersberekening via een centrale verwerkingseenheid,De HCM508B bevat ook een drieassige versnellingsmeter om een breed scala aan kantelhoeken te compenserenDeze combinatie van hoge prestaties en stabiliteit maakt het geschikt voor diverse toepassingen zoals antennestabiliteit, voertuigsystemen en algemene systeemintegratie.
Kenmerken:
- Koersnauwkeurigheid: 0,3°~0,5°
- Meetbereik van de rolhoek: ±180°
- Resolutie van de kantelhoek: 0,1°
- Tilthoek nauwkeurigheid: 0,2°
- Grote temperatuur: -40°C tot +85°C
- Standaard RS232/RS485/TTL-uitgangsinterface
- Analoge uitgang 4-20mA
- Met harde, zachte en hoekcompensatie
Technische parameters:
| HCA508B |
|
Parameter |
| Parameter van de kompasrichting |
De beste koersnauwkeurigheid |
0.3° |
| Resolutie |
0.1° |
| Parameter van de kanteling van het kompas |
Genauigheid van de toonhoogte |
0.1°<15°(Meetbereik) |
| 0.1°<30°(Meetbereik) |
| 0.1°<60°(Meetbereik) |
| 0.2°<85° (meting) |
| Tiltbereik |
± 85° |
| Ronde nauwkeurigheid |
0.1°<15°(Meetbereik) |
| 0.1°<30°(Meetbereik) |
| 0.1°<60°(Meetbereik) |
| 0.2°<180° ((Meetbereik) |
| Roll tilt bereik |
± 180° |
| Resolutie |
0.1° |
| Kalibratie |
Kalibratie van hard ijzer |
- Ja, dat klopt. |
| Kalibratie met zacht ijzer |
- Ja, dat klopt. |
| Metode voor het kalibreren van magnetisch veldinterferentie |
24 punten ((3D-kalibratie) |
| Fysieke kenmerken |
Afmeting |
L125*W22*H24mm |
| Gewicht |
90 g |
| RS232/RS485/TTL-interface-connector |
5PIN-connector |
| Interface kenmerken |
Startvertraging |
< 50 ms |
| Maximaal uitgangspercentage |
20 Hz/s |
| Communicatiepercentage |
2400 tot en met 19200 baud |
| Outputformaat |
Binair high performance protocol |
| Analoog-uitgang |
4-20mA FS ((0-360°) |
Alleen voor de posten 4-20mA |
| Kracht |
Stroomvoorziening |
Standaard gelijkstroom 12 V; 18~36 V optioneel |
| Stroom ((Maximaal) |
40 mA |
| Ideale modus |
28 mA |
| Slaapmodus |
TBD |
| Milieu |
Werkbereik |
-40°C+85°C |
| Bergingstemperatuur |
-40°C+85°C |
| Weerstandsschokprestaties |
2500 g |
| Elektromagnetische compatibiliteit |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 98000 uur/tijd |
| Isolatieweerstand |
≥ 100M |
| Schokbestendigheid |
100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz
|
Toepassingen:
★ Satelliet antenne satelliet tracking
★ Maritieme navigatie en landmeting
★ Geïntegreerde navigatie op basis van GPS
★ Antenne-positiercontrole
★ Infraroodcamera
★ Laserafstandmeter
★ Navigatie met grafiekplotter
★ ROV onderwater robot begeleiding
★ Oceanografische meetapparatuur
