de 2D sensor van het Kaliberbepalings digitale kompas
Koersnauwkeurigheid:
0.5~0.8deg
De waaier van de schuine standhoek:
+/-90deg
De resolutie van de schuine standhoek:
0.1deg
De nauwkeurigheid van de schuine standhoek:
0.1deg
Brede temperatuur:
-40 ~85C
Stroomvoorziening:
DC5V (Aangepaste 9-36V)
Bescherming:
IP67
Output:
RS232, facultatieve RS485 of TTL
Koersnauwkeurigheid:
0.5~0.8deg
De waaier van de schuine standhoek:
+/-90deg
De resolutie van de schuine standhoek:
0.1deg
De nauwkeurigheid van de schuine standhoek:
0.1deg
Brede temperatuur:
-40 ~85C
Stroomvoorziening:
DC5V (Aangepaste 9-36V)
Bescherming:
IP67
Output:
RS232, facultatieve RS485 of TTL
Beschrijving

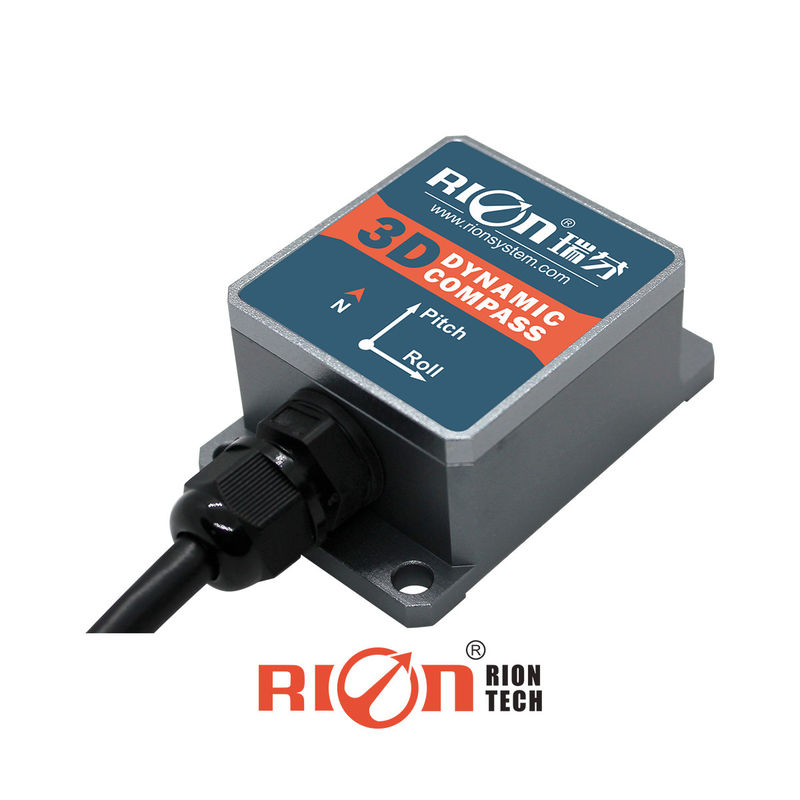

DCM250B/260B driedimensionaal klein formaat, elektronisch kompas 3D DIGITAL COMPASS
DCM250B/260B driedimensionaal klein formaat, elektronisch kompas 3D DIGITAL COMPASS
Algemene beschrijving
DCM250B/260B is een goedkoop driedimensionaal elektronisch kompas, met een hard en zacht magnetisch kalibratie-algoritme.zodat het kompas de invloed van het magnetisch veld kan elimineren door middel van een kalibratie-algoritme in de omgeving met magnetisch veld interferentieDe DCM250B&260B is voorzien van een drie-assige fluxgate sensor, berekent de koers in real time via de centrale processor,en gebruikt een drieassige versnellingsmeter om koerscompensatie uit te voeren voor een breed scala aan kantelhoekenHet elektronische kompas integreert MCU-besturing met hoge precisie en diverse uitvoermethoden.De standaardinterfaces omvatten RS232/RS485/TTL en andere interfaces, en andere communicatieinterfaces kunnen worden aangepast.
De DCM250B/260B is klein, heeft een laag stroomverbruik en kan worden gebruikt op vele gebieden, zoals stabiele antennes, voertuigen, systeemintegratie, enz.De hoge schokbestendigheid en hoge betrouwbaarheid zorgen er ook voor dat het kompas normaal werkt in extreem harde omgevingen, en is beter geschikt voor het huidige geintegreerde besturingssysteem voor nauwkeurige metingen.
Kenmerken:
★ Koersnauwkeurigheid: 0,8°
★ Neiging meetbereik: ±85°
★ Hoogte: 0,1°
★ Neiging nauwkeurigheid: 0,2°
★ Temperatuurbereik: -40°C+85°C
★ 5V gelijkstroomvoeding
★ Met harde magnetische, zachte magnetische en kantelcompensatie
★ Standaard RS232/RS485/TTL-uitgangsinterface
Toepassing:
★ Navigatieonderzoek
★ Satelliet antenne zoeken
★ GPS gecombineerde navigatie
★ Antenne servo-besturing
★ Infrarood beeldvormer
★ Robots voor speciale gelegenheden
★ ROV onderwater robot navigatie
★ Laser afstandsmeter
★ In kaart brengen
DCM250B-parameters
Parameters van de kompasrichting
Precies van de koers
00,8°
Resolutie
0.1°
Parameter van de neiging van het kompas
Genauigheid van de toonhoogte
0.1°<15° (meetbereik)
0.2°<30° (meetbereik)
0.3°<60° (meetbereik)
Gelag bereik
± 85°
Rolingsnauwkeurigheid
0.1°<15° (meetbereik)
0.2°<30° (meetbereik)
0.3°<60° (meetbereik)
Rolbereik
± 85°
Resolutie
0.1°
Tiltcompensatiehoekbereik
< 40°
kalibratie
Kalibratie van hard ijzer
- Ja, dat klopt.
Kalibratie met zacht ijzer
- Ja, dat klopt.
Metode voor het kalibreren van magnetisch veldinterferentie
