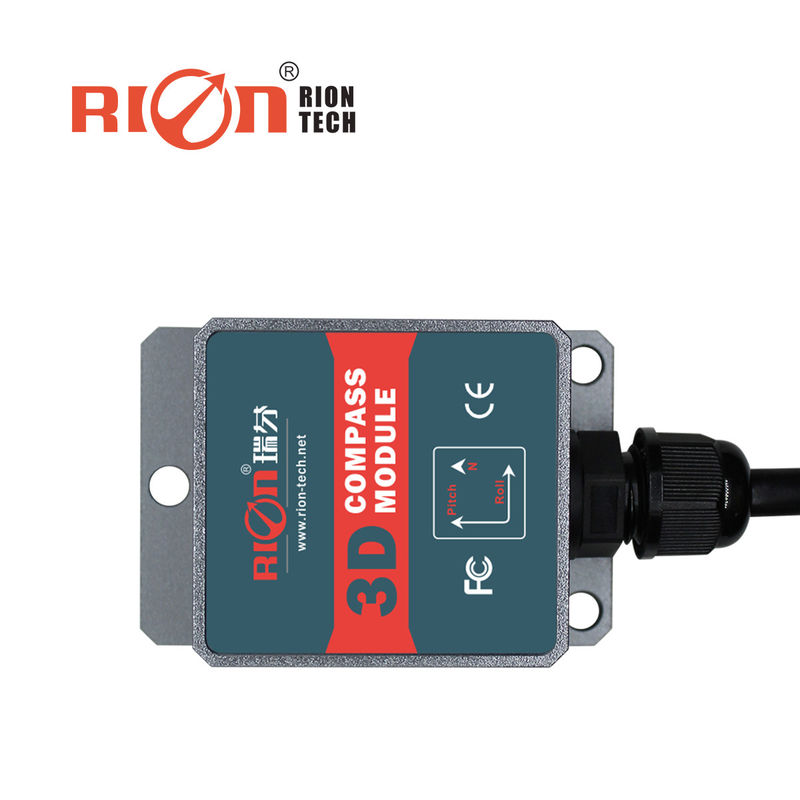

DCM260B 3 Axis Electronic Compass Sensor 3D MEMS Met kantelcompensatie
DCM260B 3 Axis Electronic Compass Sensor 3D MEMS Met kantelcompensatie
Hoofdkenmerken
★ Azimuth nauwkeurigheid: 0,8°
★ Neiging meetbereik: ±85°
★ Hoogte: 0,1°
★ Neiging nauwkeurigheid: 0,2°
★ Temperatuurbereik: -40°C+85°C
★ Grootte: L55×W37×H24mm
★ Met harde magnetische, zachte magnetische en kantelcompensatie
★ Standaard RS232/RS485/TTL-uitgangsinterface
★ 5V gelijkstroomvoeding
★ IP67 waterdicht
▶ APPLICATIE
★ Satelliet antenne zoeken
★ Navigatieonderzoek
★ GPS gecombineerde navigatie
★ Antenne servo-besturing
★ Infrarood beeldvormer
★ Laser afstandsmeter
★ In kaart brengen
★ ROV onderwater robot navigatie
★ Oceanografisch onderzoeksinstrument
▶ Inleiding
DCM250B&260B is een goedkope driedimensionale elektronische kompas, met een hard en zacht magnetisch kalibratie-algoritme.zodat het kompas de invloed van het magnetisch veld kan elimineren door middel van een kalibratie-algoritme in de omgeving met magnetisch veld interferentieDe DCM250B&260B is voorzien van een drie-assige fluxgate sensor, berekent de koers in real time via de centrale processor,en gebruikt een drieassige versnellingsmeter om koerscompensatie uit te voeren voor een breed scala aan kantelhoekenHet elektronische kompas integreert MCU-besturing met hoge precisie en diverse uitvoermethoden.De standaardinterfaces omvatten RS232/RS485/TTL en andere interfaces, en andere communicatieinterfaces kunnen worden aangepast.
De DCM250B&260B is klein, heeft een laag stroomverbruik en kan worden gebruikt op vele gebieden, zoals stabiele antennes, voertuigen, systeemintegratie, enz.De hoge schokbestendigheid en hoge betrouwbaarheid zorgen er ook voor dat het kompas normaal werkt in extreem harde omgevingen, en is beter geschikt voor het huidige geintegreerde besturingssysteem voor nauwkeurige metingen.
| DCM250B/260B Parameters |
| Parameters van de kompasrichting |
Precies van de koers |
00,8° |
| Resolutie |
0.1° |
| Parameter van de neiging van het kompas |
Genauigheid van de toonhoogte |
0.1°<15° (meetbereik) |
| 0.2°<30° (meetbereik) |
| 0.3°<60° (meetbereik) |
| Gelag bereik |
± 85° |
| Rolingsnauwkeurigheid |
0.1°<15° (meetbereik) |
| 0.2°<30° (meetbereik) |
| 0.3°<60° (meetbereik) |
| Rolbereik |
± 85° |
| Resolutie |
0.1° |
| Tiltcompensatiehoekbereik |
< 40° |
| kalibratie |
Kalibratie van hard ijzer |
- Ja, dat klopt. |
| Kalibratie met zacht ijzer |
- Ja, dat klopt. |
| Metode voor het kalibreren van magnetisch veldinterferentie |
Een ronde horizontaal draaien (2D-kalibratie) |
| Fysieke kenmerken |
Grootte |
Grootte van de schelp:L55×W37×H24mm |
| PCBA-maat: L33×W27×H9mm |
| RS232/RS485/TTL |
Shell: 4 PIN 1 meter direct lood |
| PCBA: 4PIN 30 cm eindkabel |
| Interface |
Startvertraging |
< 50 mS |
| Outputpercentage |
20 Hz/s |
| Baud-tarief |
2400 tot en met 19200 baud |
| Outputformaat |
Binair high-performance protocol |
| Stroomvoorziening |
Voerspanning |
(standaard) DC+5V |
| (facultatief) DC 9 ∼ 36 V |
| Stroom (MAX) |
45 mA |
| Ideale modus |
35 mA |
| Slaapmodus |
TBD |
| Milieu |
Werkbereik |
-40°C+85°C |
| Bergingstemperatuur |
-40°C+100°C |
| Antivibratieprestaties |
2500 g |
| EMC |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 98000 uur/tijd |
| Isolatieweerstand |
≥ 100 MΩ |
| Schokweerstand |
100 g@11 ms, drie richtingen (halve sinusvormige) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Gewicht |
PCBA: ≤ 25 g (exclusief kabel), Shell: ≤ 135 g (inclusief 1 m kabel) |
