DCM250B MEMS NMEA0183 Protocol Elektronisch kompas module MCU 3-as

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: RION

Certificering: ISO

Modelnummer: DCM250B

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: $98.00/Units >=1 Units

Verpakking Details: 1pcs digitaal kompas in elke binnendoos, 200pcs /ctn

Levertijd: 7 dagen

Betalingscondities: T/T, Paypal

Levering vermogen: 10000 Stuk/Stukken per Maand

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:

Elektronische het kompasmodule van MEMS

,

NMEA0183 module van het protocol de elektronische kompas

,

De assensor van MCU 3

Materiaal van de koffer:
Aluminium
Grootte:
33*27*9 mm
Digitaal kompas:
360deg
broodjeswaaier:
+/-85 graden
Hoogtewaaier:
+/-85 graden
Interfacehaven:
RS232 facultatief /RS485/TTL
digitaal kompas MTBF:
≥40000 uren/tijd
Werktemperatuur:
-40 °C ~ + 85 °C
Bergingstemperatuur:
-40 °C ~ + 100 °C
productie:
IP67
Materiaal van de koffer:
Aluminium
Grootte:
33*27*9 mm
Digitaal kompas:
360deg
broodjeswaaier:
+/-85 graden
Hoogtewaaier:
+/-85 graden
Interfacehaven:
RS232 facultatief /RS485/TTL
digitaal kompas MTBF:
≥40000 uren/tijd
Werktemperatuur:
-40 °C ~ + 85 °C
Bergingstemperatuur:
-40 °C ~ + 100 °C
productie:
IP67
Beschrijving
DCM250B MEMS NMEA0183 Protocol Elektronisch kompas module MCU 3-as

DCM250B MEMS NMEA0183 Protocol Elektronisch kompas module MCU 3-as

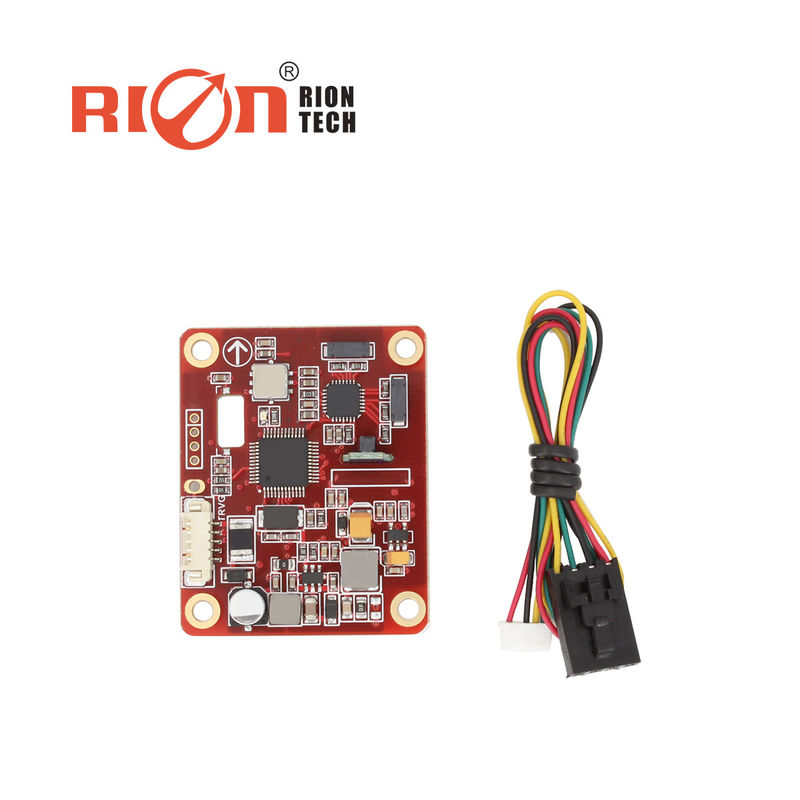

DCM250B&260B is een driedimensionaal elektronisch kompas, dat een hardmagnetisch en een zachtmagnetisch kalibratiealgoritme gebruikt.zodat het kompas de invloed van het magnetisch veld kan elimineren door middel van kalibratie algoritme zelfs in de omgeving met magnetisch veld interferentie. DCM250B&260B integreert een drie-assige fluxgate sensor, berekent de koers in real time via de centrale verwerkingseenheid,en een drieassige versnellingsmeter gebruikt om een breed scala aan kantelhoeken te compenseren om ervoor te zorgen dat het kompas een hoge nauwkeurigheid biedt, zelfs bij kantelhoeken tot ± 85°Het elektronische kompas integreert een MCU-besturing met hoge precisie, met gediversifieerde uitvoermodussen.of de aanpassing van andere communicatie-interfaces. DCM250B&260B is klein in omvang en laag in stroomverbruik. Het kan worden gebruikt in vele gebieden zoals antennestabiliteit, voertuigen, systeemintegratie, hoge schokbestendigheid, hoge betrouwbaarheid,en het kompas kan normaal werken in extreem zware omgevingen, en is beter geschikt voor de huidige verschillende precisie- en hoogmeting geïntegreerde besturingssystemen.

Hoofdkenmerken

Koersnauwkeurigheid: 0,8°
meetbereik roll&pitch:±85°
Neerslagresolutie: 0,1°
Neigingsnauwkeurigheid: <0,2° (vol bereik)
werktemperatuur: -40°C~+85°C
afmeting: L55*W37*H24mm
met harde en zachte magnetische kalibratie
RS232/RS485/TTL-uitgang
DC5V voedingsbron
★ Ondersteuning ASCII (NMEA 0183 protocol)

Toepassing:

★ Verkenning en kartografie van de maritieme navigatie
★ Geïntegreerde GPS-navigatie
★ Antenne servo-besturing
★ Infrarood beeldvormer
★ Laser afstandsmeter
★ Kaart hertekening apparaat
★ ROV onderwater robot navigatie
★ Oceanografisch meetinstrument
★ speciale gelegenheid robot



Parameter

De beste koersnauwkeurigheid
00,8° kanteling < 10°
1.5° kanteling < 30°
20,0° kanteling < 40°
3.0° kanteling < 60°

Genauigheid van de toonhoogte
0.1°<15° ((Meetbereik)
0.2°<30° ((Meetbereik)
0.3°<60° ((Meetbereik)
Tiltbereik
± 85°

Ronde nauwkeurigheid
0.1°<15° ((Meetbereik)
0.2°<30° ((Meetbereik)
0.3°<60° ((Meetbereik)
Roll tilt bereik
± 85°
Resolutie
0.1°
Compass kanteling het beste compensatiehoekbereik
< 40°
Kalibratie van hard ijzer
- Ja, dat klopt.
Kalibratie met zacht ijzer
- Ja, dat klopt.
Metode voor het kalibreren van magnetisch veldinterferentie
Rotatie van het vlak in 1 cirkel ((2D-kalibratie)
Afmeting
L55 × W37 × H24 mm
Gewicht
20 g
RS-232/RS485/TTL-interface-connector
4 kernkabel
Startvertraging
< 50 ms
Maximaal uitgangspercentage
20 Hz/s
Communicatiepercentage
2400 tot en met 19200 baud
Outputformaat
Binair high performance protocol
Stroomvoorziening
(Standaard) DC+5V
(Aangepast) DC9~36V
Stroom ((Maximaal)
45 mA
Ideale modus
35 mA
Slaapmodus
TBD
Werkbereik
-40°C~+85°C
Bergingstemperatuur
-40°C~+100°C
Weerstandsschokprestaties
2500 g
Elektromagnetische compatibiliteit
Volgens EN61000 en GBT17626
MTBF
≥ 40000 uur/tijd
Isolatieweerstand
≥ 100M
Schokbestendigheid
100g@11ms,3Times/Axis ((half sinusoïde)
Anti-vibratie
10 grams, 10 tot 1000 Hz
Gewicht
90 g (niet inclusief kabel)



Meesrichting
DCM250B MEMS NMEA0183 Protocol Elektronisch kompas module MCU 3-as 1
DCM250B MEMS NMEA0183 Protocol Elektronisch kompas module MCU 3-as 3
DCM250B MEMS NMEA0183 Protocol Elektronisch kompas module MCU 3-as 5
