Productdetails
Place of Origin: Shenzhen
Merknaam: RION
Certificering: CE
Model Number: DDM360
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuks
Prijs: $99.00 - $115.00/Pieces
Verpakking Details: Verpakking
Levertijd: 7 werkdagen
Betalingscondities: T/T, PayPal
Levering vermogen: 3000 stuks per maand
Trillingsweerstand: |
2500g |
Stroom (MAX): |
45 mA |
Outputformaat: |
Binair protocol met hoge prestaties |
MTBF: |
≥ 98000 uur/tijd |
Slaapmodus: |
TBD |
Kalibratie van hard ijzer: |
- Ja, dat klopt. |
Koersnauwkeurigheid: |
0.8° |
Startvertraging: |
<50ms> |
Trillingsweerstand: |
2500g |
Stroom (MAX): |
45 mA |
Outputformaat: |
Binair protocol met hoge prestaties |
MTBF: |
≥ 98000 uur/tijd |
Slaapmodus: |
TBD |
Kalibratie van hard ijzer: |
- Ja, dat klopt. |
Koersnauwkeurigheid: |
0.8° |
Startvertraging: |
<50ms> |

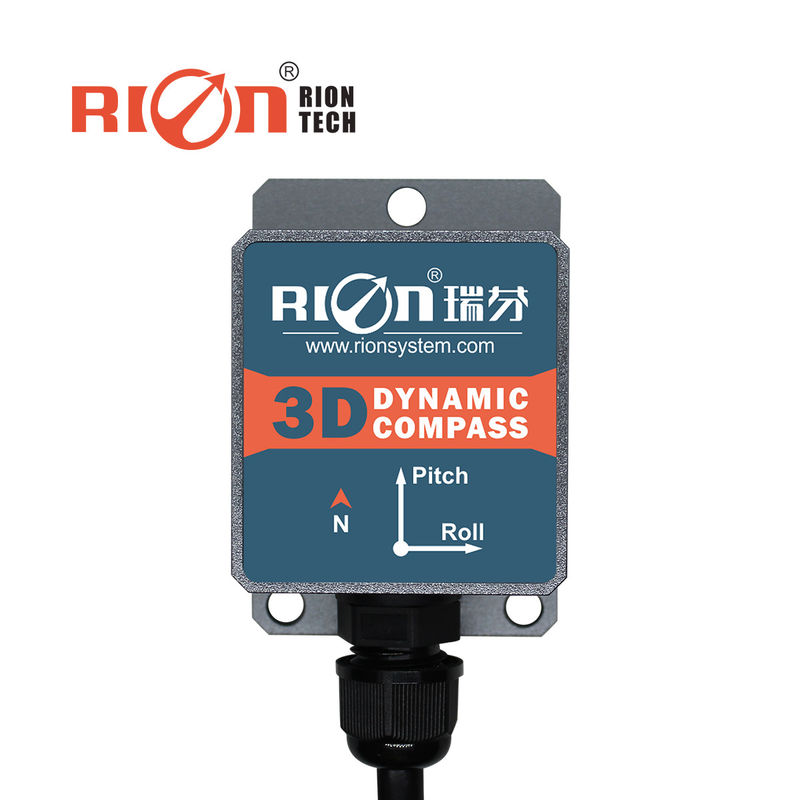

DDM350B / DDM360B is een driedimensionaal dynamisch elektronisch kompas, dat een 9-assige traagheidsmetingseenheid bevat, met inbegrip van een drieassige versnellingsmeter, een drieassige gyroscoop,met een vermogen van niet meer dan 10 W. gebruikmakend van de hoge dynamische hoekkenmerken van de gyroscoop en de zeer stabiele houdingskenmerken van de versnellingsmeter,de toonhoogte en rolhoeken die de complexe houdingsveranderingen volgen, worden verkregen door middel van een dynamisch inertiële navigatiealgoritmeDe geomagnetische azimuthhoek gebruikt harde magnetische en zachte magnetische kalibratiealgoritmen.zodat het kompas de invloed van het magnetisch veld kan elimineren door het kalibratie-algoritme zelfs in de omgeving met magnetisch veld interferentieDe richting wordt in realtime door de centrale processor berekend en de dynamische toonhoogte en rolhoeken worden gebruikt voor dynamische richtingcompensatie voor een breed scala aan magnetische azimuten.ervoor te zorgen dat het kompas ook bij kantelhoeken tot ±85° zeer nauwkeurige koersgegevens kan geven;Het elektronische kompas integreert een hoogwaardige DSP-rekenkundige processor met diverse uitvoermodi.en andere communicatie-interfaces kunnen worden aangepast.
| DDM350B/360B | Parameter | |
| Compassrichting | Precies van de koers | 00,8° |
| Resolutie | 0.1° | |
| Gelag bereik | ± 90° | |
| Rolbereik | ± 180° | |
| Neigingsnauwkeurigheid | Statische toestand 0,2° | |
| Dynamische 0,5° | ||
| Resolutie | 0.1° | |
| Tiltcompensatiehoekbereik | Rol ± 180° | |
| Neerslag < 85° | ||
| Kalibratie | Kalibratie van hard ijzer | - Ja, dat klopt. |
| Kalibratie met zacht ijzer | - Ja, dat klopt. | |
| Metode voor het kalibreren van magnetisch veldinterferentie | Eén rotatie van het vlak (twee-dimensionale kalibratie) | |
| Fysiek kenmerk | Grootte | Grootte van de schelp:L55×W37×H24mm |
| PCBA-maat: L33×W27×H9mm | ||
|
RS232/RS485/TTL Lijn voor verbinding met interfaces |
Shell: 4PIN 1m directe leiding | |
| Eenvoudig bord: 4 pin 30 cm einddraad | ||
| Interface | Startvertraging | < 50 ms |
| Outputpercentage | 5~100 Hz (instelbaar) | |
| Baud-tarief | 4800 tot 115200 baud | |
| Outputformaat | Binair high performance protocol | |
| Kracht | Voerspanning | (Standaard) DC +5V |
| (Aangepast) DC 936V | ||
| Stroom (MAX) | 45 mA | |
| Ideaal model | 35 mA | |
| Slaapmodus |
TBD |
|
| Milieu | Werkbereik | -40°C+85°C |
| Bergingstemperatuur | -40°C+85°C | |
| Trillingsweerstand | 2500 g | |
| EMC | Volgens EN61000 en GBT17626 | |
| MTBF |
≥ 98000 uur/tijd |
|
| Isolatieweerstand | ≥ 100 megohm | |
| Schokweerstand | 100 g@11 ms,3 Asrichting (half sinusvormig) | |
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | |
| Gewicht | Eenvoudig bord: ≤ 25 g Behuizing: ≤ 135 g (inclusief 1 meter kabel) | |
★ Satelliet antenne zoeken
★ Antenne servo-besturing
★ Maritieme topografie en kartografie
★ Infrarood beeldvormer
★ speciale gelegenheid robot
