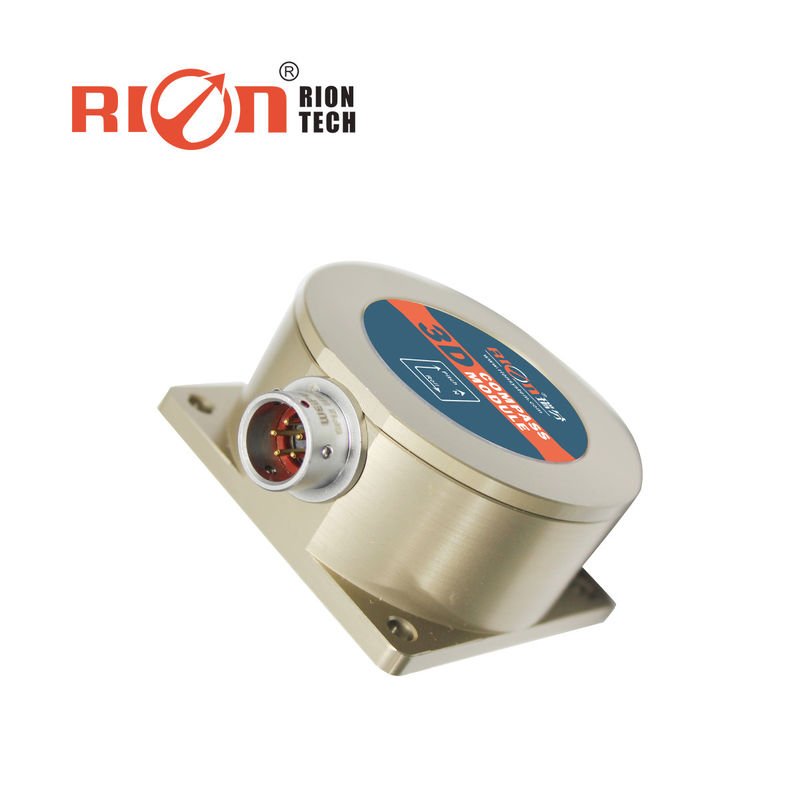

DCM302B 3D-elektronisch kompas met laag stroomverbruik/precisie kantelsensor

DCM302B 3D-elektronisch kompas met laag stroomverbruik/precieze kantelsensor

Productbeschrijving:

DCM301B/DCM302B is een 3D-elektronisch kompas met hoge precisie met behulp van een tweedimensionaal kalibratiealgoritme.en hoeft alleen om het vlak op zijn plaats te draaien om het kalibratieproces te voltooienMet behulp van harde magnetische en zachte magnetische kalibratie-algoritmen kan het kompas door middel van driedimensionale kalibratie in een omgeving met magnetische interferentie ideale meetresultaten bereiken.Dit kompas integreert drie-assige magnetische sensing technologie, die de koers in realtime kan berekenen via de centrale verwerkingseenheid,en een drie-assige versnellingsmeter wordt gebruikt om een breed scala aan kantelhoeken te compenseren om ervoor te zorgen dat het kompas nauwkeurige koersgegevens kan geven, zelfs bij kantelhoeken tot ±85°Het elektronische kompas integreert een MCU-besturing met hoge precisie, met diverse uitvoermodussen.en andere communicatie-interfaces kunnen worden aangepast.

DCM302B is klein, heeft een laag stroomverbruik en kan worden gebruikt op vele gebieden, zoals antennestabiliteit, voertuigen en systeemintegratie.Door de hoge schokbestendigheid en betrouwbaarheid kan het kompas ook in extreem moeilijke omstandigheden normaal werken, en is geschikt voor een hoogprecisie-meetsysteem voor integratiecontrole.

Kenmerken:

• Koersnauwkeurigheid: 0,5° ∼0,8°
• Inrichting van het voertuig:
• Resolutie van de kantelhoek: 0,1°
• Antivibratie: 10gms, 10 ‰ 1000 Hz
• Tilthoek nauwkeurigheid: 0,1°
• Ruimte temperatuur: -40°C+85°C
• RS232/RS485/TTL-uitgang

Technische parameters:

DCM301B /302B		Parameter
Compassrichting	De beste koersnauwkeurigheid	0.5°
	Resolutie	0.1°
Parameter van de kanteling van het kompas	Genauigheid van de toonhoogte	0.1°<15°(Meetbereik)
		0.2°<30°(Meetbereik)
		0.3°<60°(Meetbereik)
		0.3°<85°(Meetbereik)
	Tiltbereik	± 85°
	Ronde nauwkeurigheid	0.1°<15°(Meetbereik)
		0.2°<30°(Meetbereik)
		0.3°<60°(Meetbereik)
		0.3°<85°(Meetbereik)
	Roll tilt bereik	± 85°
	Resolutie	0.1°
	Het beste kantelcompensatiebereik	< 40°
Kalibratie	Kalibratie van hard ijzer	- Ja, dat klopt.
	Kalibratie met zacht ijzer	- Ja, dat klopt.
	Metode voor het kalibreren van magnetisch veldinterferentie	Rotatie van het vlak in 1 cirkel ((2D-kalibratie)
Fysieke kenmerken	Afmeting	L60 × W59 × H33 mm
	Gewicht	PCBA: 20 g, met schelp: 100 g
	RS232/RS485/TTL-interface-connector	5PINconnector
Interface kenmerken	Startvertraging	< 50 ms
	Maximaal uitgangspercentage	20 Hz/s
	Communicatiepercentage	2400 tot en met 19200 baud
	Outputformaat	Binair high performance protocol
Kracht	Stroomvoorziening	(Standaard) DC+5V
		(Aangepast) DC9V36V
	Stroom ((Maximaal)	40 mA
	Ideale modus	30 mA
	Slaapmodus	TBD
Milieu	Werkbereik	-40°C+85°C
	Bergingstemperatuur	-40°C+85°C
	Weerstandsschokprestaties	2500 g
Elektromagnetische compatibiliteit	Volgens EN61000 en GBT17626
MTBF	≥ 98000 uur/tijd
Isolatie	≥ 100M
Schokbestendig	100 g@11 ms,3 Asrichting (half sinusvormig)
Anti-vibratie	10 gms, 10 ‰ 1000 Hz

Toepassingen:

★ Navigatiekaart

★ Geïntegreerde GPS-navigatie

★ Antenne servo-besturing

★ kaartverfapparaat

★ Special Occasion Robot

★ Laser afstandsmeter

★ Infrarood beeldvormer
