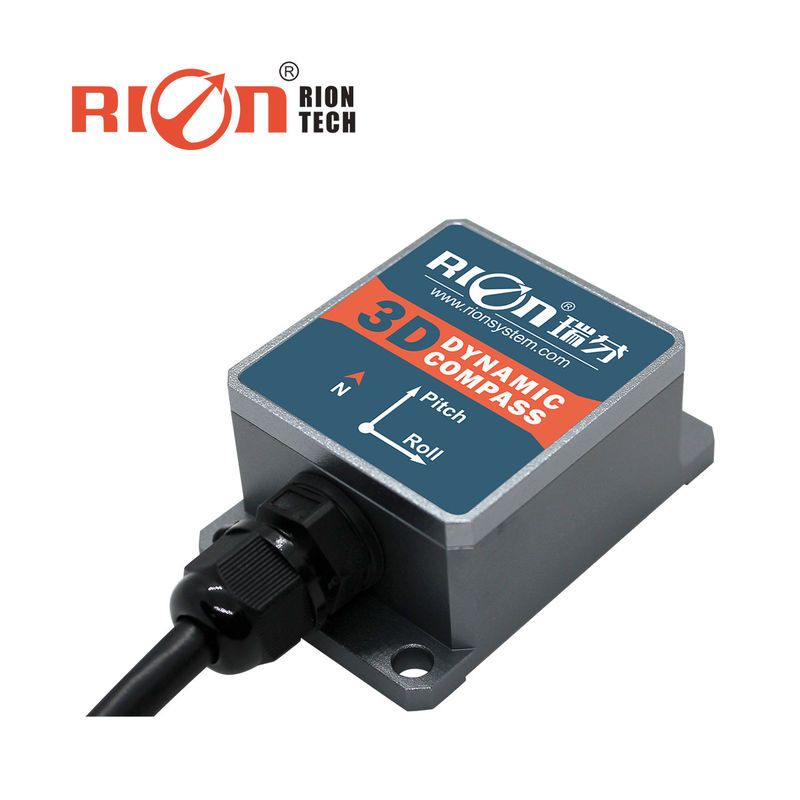

DDM360B Dynamische 3D digitale elektronische kompassensor DDM360B

Name: DDM360B Dynamische 3D digitale elektronische kompassensor DDM360B
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: DDM360B
Price: 107.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: RION

Certificering: CE, FCC,ROHS , ISO

Modelnummer: DDM360B

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: $99.00 - $115.00/Pieces

Verpakking Details: 1pcs/binnendoos met spons, 100pcs/ctn

Levertijd: 5-10 het werkdagen

Betalingscondities: T/T, L/C

Levering vermogen: 100000 Stuk/Stukken per Maand

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Dynamische 3D Elektronische Kompas Magnetische Sensor, 3D het Kompassensor van gelijkstroom 5V, IP67 3D Digitale Kompassensor


Theorie:	mems technologie	de dynamische nauwkeurigheid van de kompasrubriek:	0.8deg
Schuine standhoek die waaier meten:	+/-90deg	De resolutie van de schuine standhoek:	0.1deg
De nauwkeurigheid van de schuine standhoek:	0.2deg	Grootte:	L55W37H24mm
De haven van de outputinterface:	Standaard facultatieve RS232/RS485/TTL	Beschermingsklasse:	IP67

Theorie:	mems technologie
de dynamische nauwkeurigheid van de kompasrubriek:	0.8deg
Schuine standhoek die waaier meten:	+/-90deg
De resolutie van de schuine standhoek:	0.1deg
De nauwkeurigheid van de schuine standhoek:	0.2deg
Grootte:	L55W37H24mm
De haven van de outputinterface:	Standaard facultatieve RS232/RS485/TTL
Beschermingsklasse:	IP67

Beschrijving

DDM360B Dynamische 3D digitale elektronische kompassensor DDM360B

DDM360B Dynamische 3D digitale elektronische kompassensor DDM360B

▶Hoofdkenmerken

★ Meetbereik van de hellingshoek: helling ± 85°, rolhoek ± 180°

★ Met harde magnetische, zachte magnetische en kantelhoekcompensatie

★ Standaard RS232/RS485/TTL-uitgangsinterface

★ Azimuthhoek nauwkeurigheid: 0,8°

★ Hoogte: 0,1°

★ Neiging nauwkeurigheid: 0,2°

★ Breed temperatuurbereik: -40°C+85°C

★ Afmetingen: L55×W37×H24mm

★ 5V gelijkstroomvoeding

★ IP67 waterdichtheid

▶ PRODUCT OPSCHRIFT

DDM350B / DDM360B is een driedimensionaal dynamisch elektronisch kompas, dat een 9-assige traagheidsmetingseenheid bevat, met inbegrip van een drieassige versnellingsmeter, een drieassige gyroscoop,met een vermogen van niet meer dan 10 W. gebruikmakend van de hoge dynamische hoekkenmerken van de gyroscoop en de zeer stabiele houdingskenmerken van de versnellingsmeter,de toonhoogte en rolhoeken die de complexe houdingsveranderingen volgen, worden verkregen door middel van een dynamisch inertiële navigatiealgoritmeDe geomagnetische azimuthhoek gebruikt harde magnetische en zachte magnetische kalibratiealgoritmen.zodat het kompas de invloed van het magnetisch veld kan elimineren door het kalibratie-algoritme zelfs in de omgeving met magnetisch veld interferentieDe richting wordt in realtime door de centrale processor berekend en de dynamische toonhoogte en rolhoeken worden gebruikt voor dynamische richtingcompensatie voor een breed scala aan magnetische azimuten.ervoor te zorgen dat het kompas ook bij kantelhoeken tot ±85° zeer nauwkeurige koersgegevens kan geven;Het elektronische kompas integreert een hoogwaardige DSP-rekenkundige processor met diverse uitvoermodi.en andere communicatie-interfaces kunnen worden aangepast.

▶Vervaardiging

DDM350B/DCM360B Parameter
Compassrichting	Precies van de koers	00,8°
	Resolutie	0.1°
	Gelag bereik	± 90°
	Rolbereik	± 180°
	Neigingsnauwkeurigheid	Statische toestand 0,2°
	Neigingsnauwkeurigheid	Dynamische 0,5°
	Resolutie	0.1°
	Tiltcompensatiehoekbereik	Rol ± 180°
	Tiltcompensatiehoekbereik	Neerslag < 85°
Kalibratie	Kalibratie van hard ijzer	- Ja, dat klopt.
	Kalibratie met zacht ijzer	- Ja, dat klopt.
	Metode voor het kalibreren van magnetisch veldinterferentie	Eén rotatie van het vlak (twee-dimensionale kalibratie)
Fysiek kenmerk	Grootte	Grootte van de schelp:L55×W37×H24mm
	Grootte	PCBA-maat: L33×W27×H9mm
	RS232/RS485/TTL Lijn voor verbinding met interfaces	Shell: 4PIN 1m directe leiding
	RS232/RS485/TTL Lijn voor verbinding met interfaces	Eenvoudig bord: 4 pin 30 cm einddraad
Interface	Startvertraging	< 50 ms
	Outputpercentage	20 Hz/s
	Baud-tarief	2400 tot 115200 baud
	Outputformaat	Binair high performance protocol
Kracht	Voerspanning	(Standaard) DC +5V
	Voerspanning	(Aangepast) DC 936V
	Stroom (MAX)	45 mA
	Ideaal model	35 mA
	Slaapmodus	TBD
Milieu	Werkbereik	-40°C+85°C
	Bergingstemperatuur	-40°C+85°C
	Trillingsweerstand	2500 g
EMC	Volgens EN61000 en GBT17626
MTBF	≥ 98000 uur/tijd
Isolatieweerstand	≥ 100 megohm
Schokweerstand	100 g@11 ms,3 Asrichting (half sinusvormig)
Anti-vibratie	10 gms, 10 ‰ 1000 Hz
Gewicht	Eenvoudige plaat: ≤25 g ≤135 g (inclusief 1 meter kabel)

DDM360B Dynamische 3D digitale elektronische kompassensor DDM360B 0

DDM360B Dynamische 3D digitale elektronische kompassensor DDM360B 1
