HCM600B HCM605B DYNAMIC ANTI-INTERFERENCE 3D ELECT...
▶GESCHIEDENIS
★ Koersnauwkeurigheid: 0,3° ≈ 0,5°
★ Rondrolbereik: ± 180°
★ Neiging Resolutie: 0,1°
★ Tilt nauwkeurigheid: < 0,2° ((Volledige afstand)
★ Breed temperatuurbereik: -40°C+85°C
★ Met Hard-Soft Magnetic en Tilt Compensation
▶AANVRAAG
★ Satelliet Antenne Zoeksatelliet
★ Geïntegreerde GPS-navigatie
★ Antenne-servocontrole
★ Laser afstandsmeter
★ Kaart voor Plotter
★ Rov Onderwater Robot Navigatie
★ Oceanografische meetinstrumenten
★ Special Occasion Robot
★ Onbemande vliegtuigen
▶INLEIDING VAN HET PRODUCT

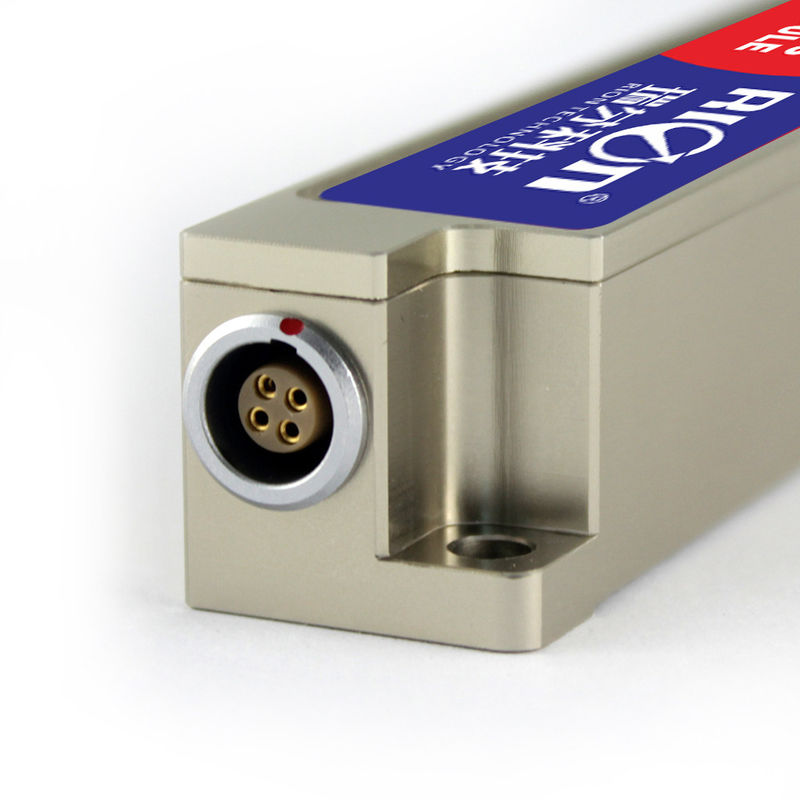

De HCM600/HCM605 is een dynamisch en zeer nauwkeurig elektronisch kompas met drie assen, dat een drieassige versnellingsmeter, drieassige gyroscoop en drieassige magnetische sensor bevat.Gebruiker kan een compleet product bestellen met behuizing (tot IP67-waterdicht niveau) of kompasmodule.
 Parameters HCM600B/HCM605B |
||
| rubriek | Precies van de koers | 0.5° kanteling < 10° |
| Resolutie | 0.1° | |
| Tiltparameters | Genauigheid van de toonhoogte | 0.1°<15° (meetbereik) |
| 0.1°<30° (meetbereik) | ||
| 0.1°<60° (meetbereik) | ||
| 0.2°<85° (meetbereik) | ||
| Gelag bereik | ± 85° | |
| Ronde nauwkeurigheid | 0.1°<15° (meetbereik) | |
| 0.1°<30° (meetbereik) | ||
| 0.1°<60° (meetbereik) | ||
| 0.2°<180° (meetbereik) | ||
| Rolbereik | ± 180° | |
| Resolutie | 0.1° | |
| Kalibratie | Kalibratie van hard ijzer | - Ja, dat klopt. |
| Kalibratie met zacht ijzer | - Ja, dat klopt. | |
| Kalibratie van magnetische interferentie | 360 graden horizontaal draaien; verticaal draaien (optie) | |
| Fysiek kenmerk | Grootte | L111,5 × W19,5 × H19,5 mm |
| Gewicht | ≤ 85 g (exclusief kabel) | |
| RS232/RS485/TTL | 5PIN snelle aansluiting | |
| Interface | Startvertraging | < 50 ms |
| Maximaal uitgangsvermogen | 20 Hz/s | |
| Snelheid van communicatie | 2400 tot en met 115200 baud (standaard 9600) | |
| Outputformaat | Binair protocol met hoge prestaties | |
| Kracht | Vermogenspanning | (standaard) DC+5V |
| Stroom ((max) | 30 mA | |
| Ideale modus | 26 mA | |
| Hibernatie-modus | TBD | |
| Milieu | Werkbereik | -40°C+85°C |
| Bergingstemperatuur | -40°C+85°C | |
| Trillingsweerstand | 100 g | |
| Bescherming | IP67 | |
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 | |
| MTBF | ≥ 40000 uur/tijd | |
| Isolatieweerstand | ≥ 100 megaohm | |
| Schokbestendig | 100 g11 ms, 3 asrichtingen (half sinusvormig) | |
| Antivibratie | 10 grams, 10~1000 Hz | |
