▶PRODUCTOMSCHRIJVING

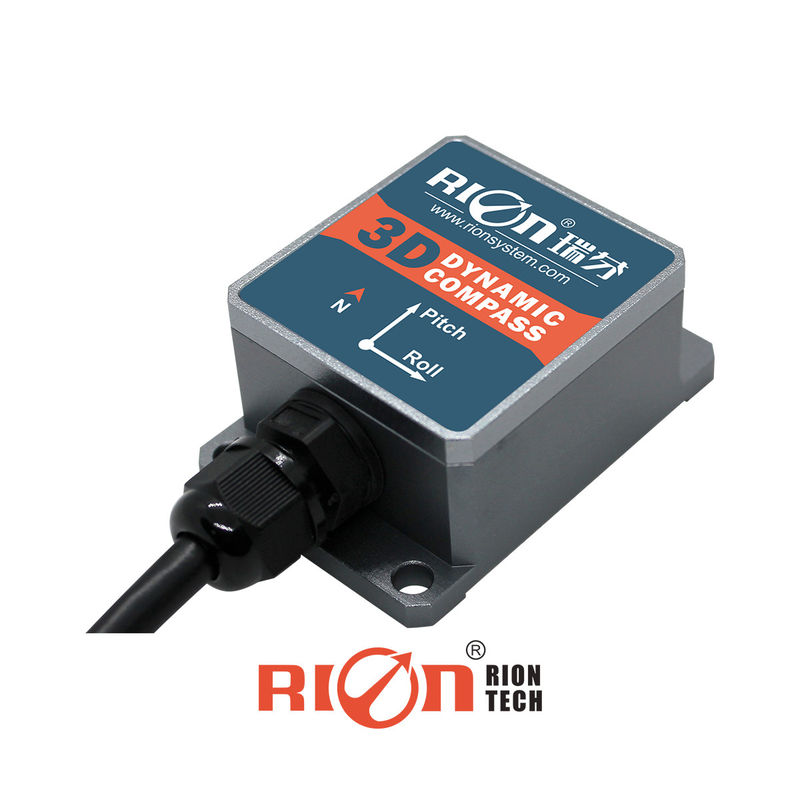

DDM350B/is DDM360B een driedimensioneel dynamisch elektronisch kompas, dat een 9 as traagheidsmaateenheid, met inbegrip van een three-axis versnellingsmeter, een three-axis gyroscoop, en een three-axis stroomklep integreert. Gebruikend de hoge dynamische hoekkenmerken van de gyroscoop en de hoogst stabiele houdingskenmerken van de versnellingsmeter, worden de hoogte en de broodjeshoeken die de complexe houdingsveranderingen volgen verkregen door het dynamische traagheidsnavigatiealgoritme. De geomagnetische azimuthoek keurt harde magnetische en zachte magnetische kaliberbepalingsalgoritmen goed, zodat het kompas de invloed van het magnetische veld door het kaliberbepalingsalgoritme zelfs in het milieu met magnetisch veldinterferentie kan elimineren. De rubriek wordt berekend in realtime door de centrale verwerkingseenheid, en de dynamische hoogte en broodjeshoeken worden gebruikt voor dynamische rubriekcompensatie voor een brede waaier van magnetisch azimut ervoor zorgen, die dat het kompas high-precision rubriekgegevens zelfs bij schuine standhoeken kan verstrekken van tot ±85°. Het elektronische kompas integreert een rekenkundige bewerker op hoog niveau van DSP met gediversifieerde outputwijzen. De standaardinterfaces omvatten RS232/RS485/TTL en andere interfaces, en andere communicatie interfaces kunnen worden aangepast.
DDM350B/is DDM360B het kleine en lage macht consumpting. Het kan in mariene schepen, antennes en satellieten, commerciële hommels, en velen worden gebruikt andere hoog-trilling, uiterst ruwe milieu's. Het is geschikter voor diverse high-precision meting geïntegreerde controlesystemen van vandaag.
▶HOOFDLIJNEN
★ De metingswaaier van de neigingshoek: hoogte ±85°, broodjeshoek ±180°
★ Met de harde van de magnetische, zachte magnetische en compensatie schuine standhoek
★ De standaardrs232/rs485/ttl-nauwkeurigheid van de het Azimuthoek van de outputinterface ★: 0.8°
★ Neigingsresolutie: 0.1° ★ Neigingsnauwkeurigheid: Brede temperaturen 0.2° ★. waaier: -40℃~+85℃
★ Dimesion: De waterdichte classificatie van de L55×W37×H24mm★ gelijkstroom 5V voeding ★ IP67
▶TOEPASSING
★ Satellietantenneonderzoek ★ Mariene het onderzoeken en het in kaart brengen GPS geïntegreerde navigatie ★
★ Onbemande lucht het voertuig★ Infrarode imager van de antenneservobesturing ★
★ Van de de robotnavigatie ★ van de laserafstandsmeter ★ ROV onderwater Speciale de gelegenheidsrobot
| DDM350B/DCM360B parameter |
||
| Kompasrubriek | Rubrieknauwkeurigheid | 0.8° |
| Resolutie | 0.1° | |
| Hoogtewaaier | ±90° | |
| Broodjeswaaier | ±180° | |
| Neigingsnauwkeurigheid | Statische staat 0.2° | |
| Dynamische 0.5° | ||
| Resolutie | 0.1° | |
| De hoekwaaier van de schuine standcompensatie | Broodje ±180° | |
| Hoogte <85° | ||
| Kaliberbepaling | Harde ijzerkaliberbepaling | ja |
| Zachte ijzerkaliberbepaling | ja | |
| De kaliberbepalingsmethode van de magnetisch veldinterferentie | Één omwenteling van het vliegtuig (tweedimensionale kaliberbepaling) | |
| Fysieke eigenschap | Grootte | L55×W37×H24mm |
| RS232/RS485/TTL | 4 kernen kabel van het 1 meter de directe lood | |
| Interface | Startvertraging | <50ms> |
| Outputtarief | 20Hz/s | |
| Baudrate | 2400 aan 115200baud | |
| Outputformaat | Binair hoge prestatiesprotocol | |
| Macht | Leveringsvoltage | (Gebrek) gelijkstroom +5V |
| (Aangepaste) gelijkstroom 9~36V | ||
| Huidig (MAXIMUM) | 45mA | |
| Ideaal model | 35mA | |
| Slaapwijze | TBD | |
| Milieu | Werkende waaier | -40℃~+85℃ |
| Opslagtemperatuur | -40℃~+100℃ | |
| Trillingsweerstand | 2500g | |
| EMC | Volgens EN61000 en GBT17626 | |
| MTBF | ≥40000 uren/tijd | |
| Isolatieweerstand | ≥100 megohm | |
| Effectweerstand | 100g@11ms, Asrichting 3 (Halve Sinusoid) | |
| Anti-vibration | 10grms, 10~1000Hz | |
| Gewicht | Enige raad: ≤25g ≤135g (met inbegrip van 1 meterkabel) | |
De software vormt:
