▶TOEPASSING
●De satellietsatelliet van het antenneonderzoek
●En zeescheepvaart die onderzoeken in kaart brengen
●GPS geïntegreerde navigatie
●Antenneservobesturing
●Het systeem van de kanonemissie
●Infrarode imager
●Laserafstandsmeter
●Kaart voor plotter
●Onderwater de robotnavigatie van ROV
●De instrumenten van de oceanografiemeting
●Speciale gelegenheidsrobot
●Onbemande vliegtuigen

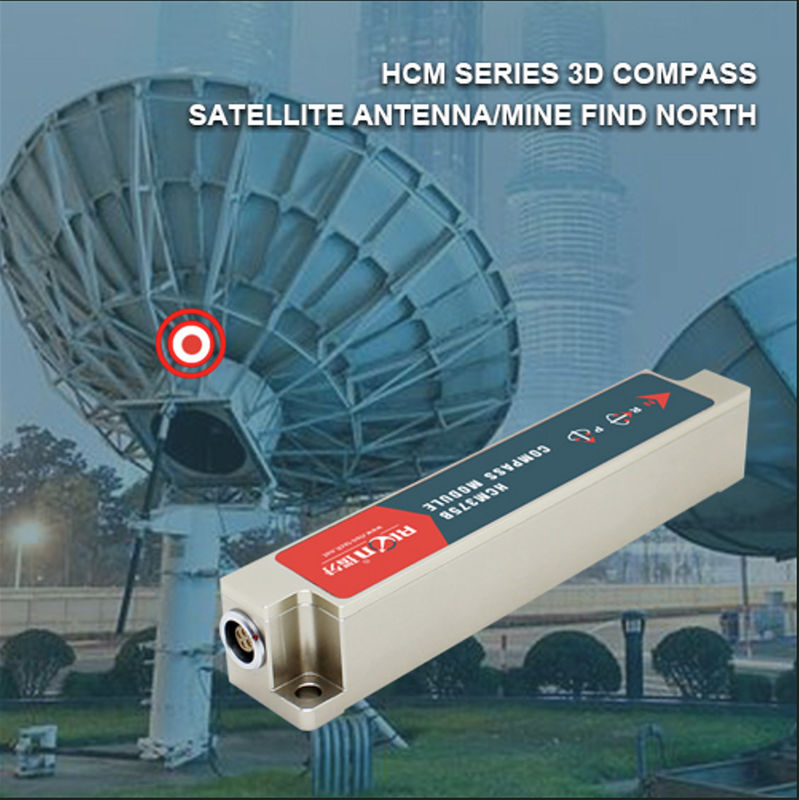

| HCM370B/HCM375B-Index | ||
| Rubriek | Rubrieknauwkeurigheid | 0.5° schuine stand < 10=""> |
| 2.0° schuine stand < 60=""> | ||
| 3.0° schuine stand < 80=""> | ||
| Resolutie | 0.1° | |
| Schuine stand | Hoogtenauwkeurigheid | 0.1°<15> |
| 0.1°<30> | ||
| 0.1°<60> | ||
| 0.2°<85> | ||
| Hoogtewaaier | ±85° | |
| Broodjesnauwkeurigheid | 0.1°<15> | |
| 0.1°<30> | ||
| 0.1°<60> | ||
| 0.2°<180> | ||
| Broodjeswaaier | ±180° | |
| Resolutie | 0.1° | |
| Kaliberbepaling | Harde Magnetische Kaliberbepaling | Beschikbaar |
| Zachte Magnetische Kaliberbepaling | Beschikbaar | |
| Magnetisch Filed de Methode van de Interferentiekaliberbepaling |
Roteer horizontaal 360°; Verticale (Facultatieve) Omwenteling |
|
| Rs-232/RS485/TTL | 5 Pin Quick Plug Connector | |
| Interface | Beginvertraging | <50ms> |
| Max Output Rate | 20Hz/s | |
| Communicatie Tarief | 2400 AAN 19200baud | |
| Outputformaat | Binair Hoge Prestatiesprotocol | |
| Voeding | Machtsvoltage | (Gebrek) DC+5V |
| Huidig (Maximum) | 30ma | |
| Ideale Stroom | 26ma | |
| Slaapwijze | TBD | |
| Milieu | Het werk Temperaturen. | -40℃~+85℃ |
| Opslagtemperaturen. | -40℃~+100℃ | |
| Anti-schokprestaties | 100g | |
| Beveiligingsniveau | IP67 | |
| Elektromagnetische compatibiliteit | Volgens EN61000 en BT17626 | |
| Mtbf | ≥40000 uur/Tijd | |
| Isolatieweerstand | ≥100M.O. | |
| Anit-effect | 100g@11ms, 3Times/Axis (Halve Sinusoid) | |
| Anti--Schok | 10grms, 10~1000Hz | |
| Afmeting | L110×W19.5×H19.5mm | |
| Gewicht | 70g (om Kabel niet te omvatten) | |
▶HET METEN VAN DIRECTIONS&FIX
HCM370B-HCM375B 3D elektronische kompasazimut gebruikt geomagnetisch principe, zodat is het zeer belangrijk om een minimum magnetisch interferentiemilieu voor installatiestandpunt te selecteren. Plaats en gelieve het vanaf het veel mogelijke ijzer, magneten te installeren, motoren en andere magnetische voorwerpen zo aangezien u kunt. Behoeftecontrole meer dan 30CM afstand (verschillende magnetisch mengt zich in het kompas in verschillende afstand) minstens zelfs er zijn rond deze magnetisch middel. om optimale meting te verzekeren te moeten het milieu gelieve de anti-interference schroeven van M3 voor installatie gebruiken.
Hoewel het de gematigde afwijking in het stabiele magnetische milieu kan compenseren, maar het kan niet de veranderde magnetische interferentie compenseren. Gelieve te besteden veel aandacht aan de draad met gelijkstroom zal produceert een magnetisch veld, omdat als de gelijkstroom-verandering dan het magnetische veld ook in grootte zal veranderen. De batterij ook is een andere interferentiebron van het veranderen. Elke installatie is verschillend, en de gebruiker moet de haalbaarheid van installatie onder al mogelijk werkend milieu evalueren.
De optimale rubrieknauwkeurigheid van het kan 0.3°~0.5° bereiken, ondergaat dit een strenge onbetwistbare bevestiging, is de wetenschappelijkste testmethode even essentieel. De testmethode die wij is hebben geadviseerd: Installeer gelieve het elektronische kompas aan een verticale en rechte aluminiumpool (niet-magnetisch materiaal), dan met de meting te werk te gaan van de rubrieknauwkeurigheid (natuurlijk de roterende staafloodlijn aan het roterende platform, zoveel mogelijk om grote externe magnetisch veldinterferentie te vermijden). Het doen dit kan de kompas draaiende straal verminderen, om de metingsnauwkeurigheid wetenschappelijk te verbeteren. Dit moet enkel de installatie van het laboratorium verstrekken, moet flexibel zijn om specifieke situation.E.g te behandelen: wordt opgezet in de auto, zou HCM505B zijn installatie in de loodlijn aan de bewegingsrichting moeten doen.
