Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: DCM250B
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $102.00/Pieces
Verpakking Details: 50pcs/box, 500pcs/ctn
Levertijd: 5 dagen voor steekproef
Betalingscondities: T/T, Paypal
Levering vermogen: 1000 Stuk/Stukken per maand
Gebruik: |
Magnetische Sensor |
Output: |
Digitale Sensor, Standaardrs232/rs485/ttl |
De resolutie van de schuine standhoek: |
0.1deg |
De nauwkeurigheid van de schuine standhoek: |
0.2deg |
Brede temperatuur: |
-40 ~+ 85C |
Productgrootte: |
L33*W27*H8mm |
Stroomvoorziening: |
DC5V |
Andere aangepaste functies: |
- Ja, dat klopt. |
Gewicht van het product: |
20 g |
Beginvertraging: |
<50ms> |
Gebruik: |
Magnetische Sensor |
Output: |
Digitale Sensor, Standaardrs232/rs485/ttl |
De resolutie van de schuine standhoek: |
0.1deg |
De nauwkeurigheid van de schuine standhoek: |
0.2deg |
Brede temperatuur: |
-40 ~+ 85C |
Productgrootte: |
L33*W27*H8mm |
Stroomvoorziening: |
DC5V |
Andere aangepaste functies: |
- Ja, dat klopt. |
Gewicht van het product: |
20 g |
Beginvertraging: |
<50ms> |

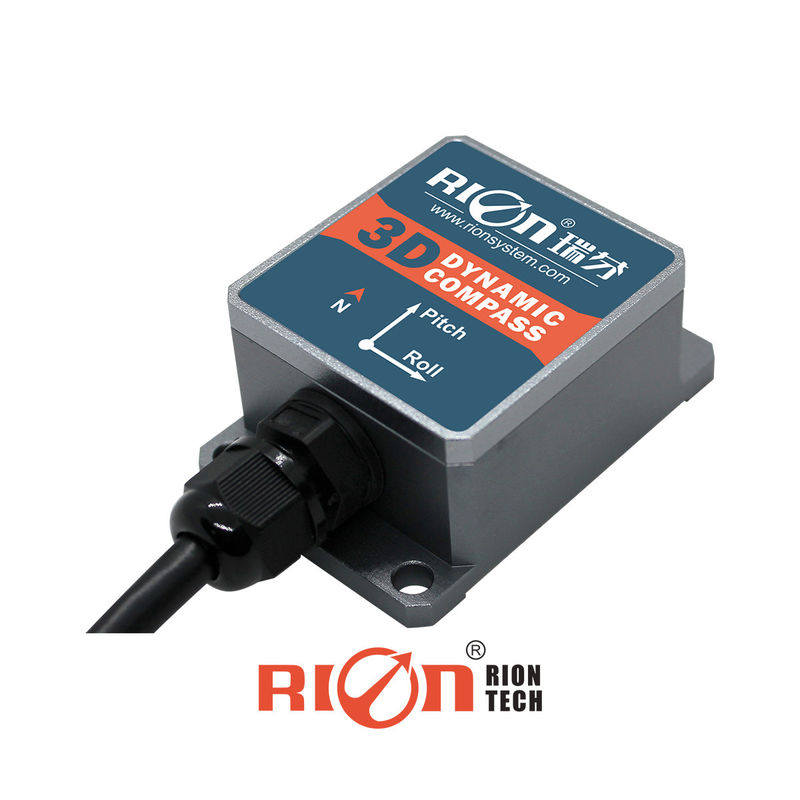

DCM250B Single Board Magnetic Compass Module 0.8deg 3 Axis Accelerometer
Algemene beschrijving
DCM250B/260B is een goedkoop driedimensionaal elektronisch kompas, met een hard en zacht magnetisch kalibratie-algoritme.zodat het kompas de invloed van het magnetisch veld kan elimineren door middel van een kalibratie-algoritme in de omgeving met magnetisch veld interferentieDe DCM250B&260B is voorzien van een drie-assige fluxgate sensor, berekent de koers in real time via de centrale processor,en gebruikt een drieassige versnellingsmeter om koerscompensatie uit te voeren voor een breed scala aan kantelhoekenHet elektronische kompas integreert MCU-besturing met hoge precisie en diverse uitvoermethoden.De standaardinterfaces omvatten RS232/RS485/TTL en andere interfaces, en andere communicatieinterfaces kunnen worden aangepast.
De DCM250B/260B is klein, heeft een laag stroomverbruik en kan worden gebruikt op vele gebieden, zoals stabiele antennes, voertuigen, systeemintegratie, enz.De hoge schokbestendigheid en hoge betrouwbaarheid zorgen er ook voor dat het kompas normaal werkt in extreem harde omgevingen, en is beter geschikt voor het huidige geintegreerde besturingssysteem voor nauwkeurige metingen.
Kenmerken:
Toepassing:
| DCM250B-parameters | ||
| Parameters van de kompasrichting | Precies van de koers | 00,8° |
| Resolutie | 0.1° | |
| Parameter van de neiging van het kompas | Genauigheid van de toonhoogte | 0.1°<15° (meetbereik) |
| 0.2°<30° (meetbereik) | ||
| 0.3°<60° (meetbereik) | ||
| Gelag bereik | ± 85° | |
| Rolingsnauwkeurigheid | 0.1°<15° (meetbereik) | |
| 0.2°<30° (meetbereik) | ||
| 0.3°<60° (meetbereik) | ||
| Rolbereik | ± 85° | |
| Resolutie | 0.1° | |
| Tiltcompensatiehoekbereik | < 40° | |
| kalibratie | Kalibratie van hard ijzer | - Ja, dat klopt. |
| Kalibratie met zacht ijzer | - Ja, dat klopt. | |
| Metode voor het kalibreren van magnetisch veldinterferentie | Een ronde horizontaal draaien (2D-kalibratie) | |
| PCBA-grootte | L33 × W27 × H9mm | |
| RS232/RS485/TTL | PCBA: 4PIN 30 cm eindkabel | |
| Interface | Startvertraging | < 50 mS |
| Outputpercentage | 20 Hz/s | |
| Baud-tarief | 2400 tot en met 19200 baud | |
| Outputformaat | Binair high-performance protocol | |
| Stroomvoorziening | Voerspanning | (standaard) DC+5V |
| (facultatief) DC 9 ∼ 36 V | ||
| Stroom (MAX) | 45 mA | |
| Ideale modus | 35 mA | |
| Slaapmodus | TBD | |
| Milieu | Werkbereik | -40°C+85°C |
| Bergingstemperatuur | -40°C+85°C | |
| Antivibratieprestaties | 2500 g | |
| EMC | Volgens EN61000 en GBT17626 | |
| MTBF | ≥ 98000 uur/tijd | |
| Isolatieweerstand | ≥ 100 MΩ | |
| Schokweerstand | 100 g@11 ms, drie richtingen (halve sinusvormige) | |
| Anti-vibratie | 10 gms10 ‰ 1000 Hz | |
| Gewicht | PCBA: ≤ 25 g (exclusief kabel) | |
