30mA 3D Digitaal Kompas
, Aluminium 3D Digitaal Kompas
, sensor van de de hoek 3d schuine stand van de broodjeshoogte
30mA van de het Broodjeshoogte van het aluminium 3D Digitale Kompas Sensor van de de Hoekschuine stand

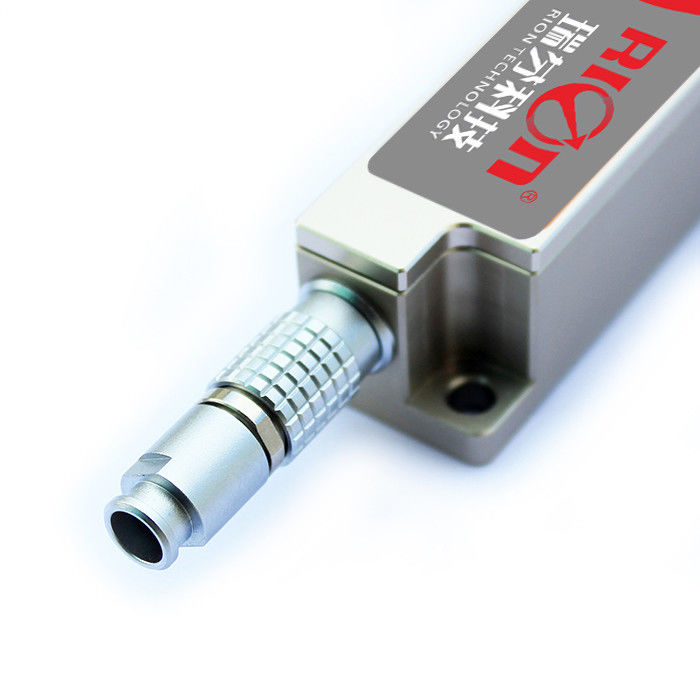

HCM375 30mA Aluminium 3D Digitaal Compass Roll Pitch Angle Tilt Sensor
Producten
De HCM370B/HCM375 B-N is een hoge-precisie driedimensionaal kompas met een hoge resolutie, sterke geluidsdichtheid en een stabiele temperatuurverschuiving.Het maakt gebruik van geavanceerde harde en zachte ijzer kalibratie algoritmen en maakt gebruik van hoge precisie accelerometers voor kanteling compensatie, zodat de rolhoek van het werktuig zeer nauwkeurige koersinformatie kan verschaffen bij elk werktuig van 360°.dit product kan nog steeds een hoge meetnauwkeurigheid behouden.
Lang stripvolume met een breedte van slechts 1,95 cm. Het bereikt IP67-waterdichtheid, het is beter geschikt voor boormeting. Het heeft de kenmerken van kleine afmetingen en laag stroomverbruik,en kan snel en gemakkelijk worden geïntegreerd in verschillende productenHet product kan worden besteld met complete verpakkingsproducten of printplaten.
Dit product is voorzien van een drieassige magnetische veldsensor en een drieassige versnellingssensor,berekent de cursusgegevens in realtime via een industriële microcomputer met één chip met een hoge betrouwbaarheid en een sterke anti-interferentiekracht, en gebruikt een drieassige versnellingsmeter om de koers te compenseren voor een breed scala aan kantelhoeken, wat een product is met een hoge prestatie en stabiliteit.het wordt veel gebruikt in handheld apparaten, mobiele apparaten, stabilisatie van antennes, voertuigen, systeemintegratie en vele andere gebieden.
Belangrijkste kenmerk
★ Koersnauwkeurigheid: 0,5°
★ Rolmetingsbereik: ± 180°
★ Neiging Resolutie: 0,1°
★ Tiltnauwkeurigheid: < 0,2° ((Volledige afstand)
★ Werktemperatuur: -40°C~+85°C
★ Afmetingen: L111,5 × W19,5 × H19,5 mm
★ Met harde en zachte magnetische kalibratie
Toepassing:
★ Satelliet antenne zoeksatelliet
★ Verkenning en kartografie van de maritieme navigatie
★ Geïntegreerde GPS-navigatie
★ Antenne servo-besturing
★ Infrarood beeldvormer
★ Laserbereikmeter
★ Kaart voor plotter
★ Oceanografische meetinstrumenten
| HCM370B / HCM375B-N |
Parameter |
| Vervaardiging |
Hoogte van de koers |
0.5° |
| Resolutie |
0.1° |
| Parameter van de neiging van het kompas |
Pitch accuracy |
0.1°<15°(Meetspectrum) |
| 0.1°<30° ((Maatingsbereik)) |
| 0.1°<60° ((Maatingsbereik)) |
| 0.2°<85° ((Maatingsbereik)) |
| Schommelingsbereik |
± 85° |
| Ronde-nauwkeurigheid |
0.1°<15° ((Maatingsbereik)) |
| 0.1°<30° ((Maatingsbereik)) |
| 0.1°<60° ((Maatingsbereik)) |
| 0.2°<180° ((Maatingsbereik)) |
| Rolbereik |
± 180° |
| Resolutie |
0.1° |
| Kalibratie |
Hardmagnetische kalibratie |
Beschikbaar |
| Zachte magnetische kalibratie |
Beschikbaar |
| Metode voor het kalibreren van magnetisch gefixeerde interferentie |
360° horizontaal draaien;
Verticale rotatie (optioneel)
|
| Fysieke eigenschappen |
PCBA-grootte |
L76 × W16.5 × H9.3 mm |
| PCBA-gewicht |
≤ 10 g (exclusief einddraad) |
| PCBA-terminallijn |
30 cm einddraad |
| Grootte van het huisvestingspakket |
L111,5 × W19,5 × H19,5 mm |
| Gewicht van het pakket |
≤ 85 g (exclusief kabel) |
| Kabels voor het aansluiten van de behuizing |
Standaard 1 m 5 PIN antenne aansluitkabel |
| Uitgangsinterface |
RS232/RS485/TTL (facultatief) |
| Interface |
Start vertraging |
< 50 ms |
| Maximaal uitgangspercentage |
20 Hz/s |
| Communicatiepercentage |
2400 tot en met 115200 baud (standaard 9600) |
| Uitvoerformaat |
Binair protocol met hoge prestaties |
| Stroomvoorziening |
Vermogenspanning |
(Standaard) DC+5V |
| Stroom ((Max)) |
30ma |
| Ideale stroom |
26ma |
| Slaapmodus |
TBD |
| Milieu |
Werktijd. |
-40°C~+85°C |
| Opbergtemperatuur |
-40°C~+85°C |
| Schokbestendigheid |
100 g |
| |
Beschermingsniveau |
IP67 |
| Elektromagnetische compatibiliteit |
Overeenkomstig EN 61000 en BT17626 |
| MTBF |
≥ 98000 uur/tijd |
| Isolatieweerstand |
≥ 100 MΩ |
| Anit-Impact |
100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-schok |
10 gms, 10 ‰ 1000 Hz |
