3D Digitale het Kompassensor van HCM385B 30mA DC5V

Name: 3D Digitale het Kompassensor van HCM385B 30mA DC5V
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCM380B /HCM385B
Price: 438.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: RION

Certificering: CE

Modelnummer: HCM380B /HCM385B

Betaling & het Verschepen Termijnen

Min. bestelaantal: 100 Eenheden

Prijs: $438.00/Units

Verpakking Details: 1pcs kompassensor in elke doos met veilige binnen spons, 100pcs/ctn

Levertijd: 5-10 het werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 100, PCS, EEN WEEK

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      HCM385B 3D Digitaal Kompas, DC5V 3D Digitaal Kompas, 30mA digitale kompassensor


Gebruik:	Positiesensor	Theorie:	Capacitieve weerstandssensor
Output:	Digitale Sensor	Brandnaam:	3D Kompassensor
Spanning - Voeding:	DC5V	Uitvoertype:	RS232, RS485, TTL optioneel
De Waaier van de broodjesmaatregel:	±180°	Toonhoogte meetbereik:	±85°
Interfacehaven:	RS232 facultatief /RS485/TTL	Grootte van de schelp:	L57×B49×H25,5m
digitaal kompas MTBF:	≥40000 uren/tijd	Werktemperatuur:	-40 ℃ ~ + 85 ℃
Bergingstemperatuur:	-40 ℃ ~ + 85 ℃	Productie:	IP67

Gebruik:	Positiesensor
Theorie:	Capacitieve weerstandssensor
Output:	Digitale Sensor
Brandnaam:	3D Kompassensor
Spanning - Voeding:	DC5V
Uitvoertype:	RS232, RS485, TTL optioneel
De Waaier van de broodjesmaatregel:	±180°
Toonhoogte meetbereik:	±85°
Interfacehaven:	RS232 facultatief /RS485/TTL
Grootte van de schelp:	L57×B49×H25,5m
digitaal kompas MTBF:	≥40000 uren/tijd
Werktemperatuur:	-40 ℃ ~ + 85 ℃
Bergingstemperatuur:	-40 ℃ ~ + 85 ℃
Productie:	IP67

Beschrijving

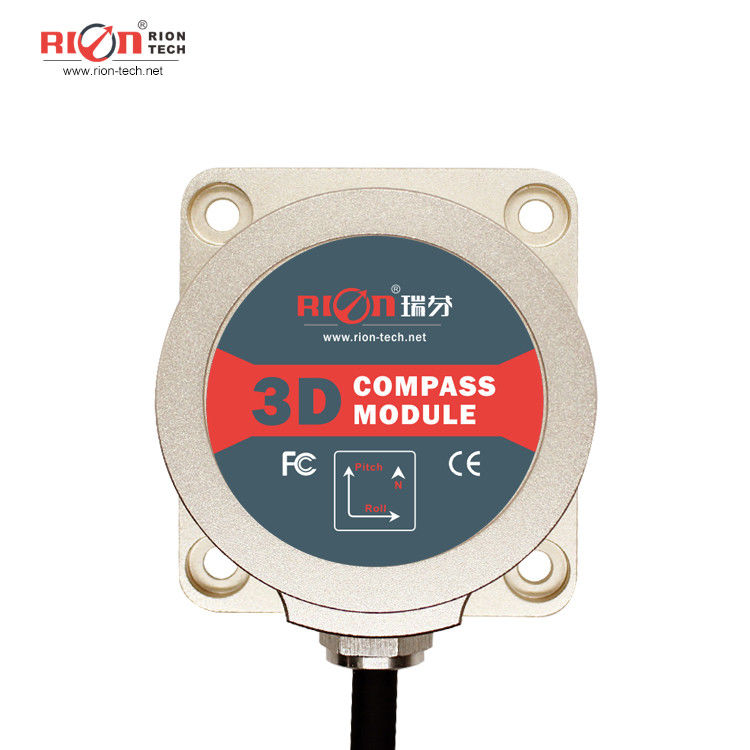

3D Digitale het Kompassensor van HCM385B 30mA DC5V

DE HOGE SENSOR VAN HET NAUWKEURIGHEIDS 3D DIGITALE KOMPAS

2020 Nieuwe 3D het Kompassensor van de Typenmea0183 Hoge Nauwkeurigheid voor het Satellietantenne Zoeken

PRODUCTOMSCHRIJVING

HCM380B/is HCM385B een high-precision 3D kompassensor, en de bescherming bereikt

IP67 niveau. Gebruikend de geavanceerde harde en zachte algoritmen van de ijzerkaliberbepaling, maak om het even welke hulpmiddeloppervlakte

met een broodjeshoek van 360 kan ° high-precision rubriekinformatie nog verstrekken. Met

de kenmerken van kleine grootte en lage machtsconsumptie, het is geschikter voor van vandaag

verkleinde gevoelige meetsystemen. Het product kan met volledig worden bevolen

verzegeld omhulsel of een kringsraad.

HCM380B/integreert HCM385B three-axis technologie van de magnetische stroompoort. Het gebruikt centraal

verwerkingseenheid om rubriekgegevens in realtime te berekenen, en gebruik een three-axis versnellingsmeter

om een brede waaier van schuine standhoeken te compenseren. HCM380B/is HCM385B wijd geweest

gebruikt op vele gebieden zoals stabiele antennes, voertuigen, en systeemintegratie.

ZEER BELANGRIJKE EIGENSCHAPPEN

●Azimutnauwkeurigheid: 0.3°~0.5°

●De Rolling waaier van de hoekmeting: ± 180 °

●Schuine standresolutie: De index van verwijzingsprestaties

●Schuine standnauwkeurigheid: <0>

●Brede temperatuurwaaier: -40 ℃~+ 85 ℃

●De standaardinterface van RS232/van RS485/TTL-van de output

●Met harde magnetische, zachte magnetische en schuine standcompensatie

TOEPASSING

●Het satellietantenne Zoeken ● De Afbeelding van de navigatienavigatie

●GPS Geïntegreerde Navigatie ● Antenneservobesturing

●Onbemand luchtvoertuig ● Het systeem van de artillerielancering

●Infrarode imager ● Laserafstandsmeter

●Kaart complementer Onderwater de robotnavigatie van ● ROV

●Oceanografisch Meetapparaat ● Speciale gelegenheidsrobot

TECHNISCHE GEGEVENS

HCM380B/HCM385B parameters
Kompasrubriek	Beste rubrieknauwkeurigheid	0.5° schuine stand <10>
		2.0° tilt<60°
		3.0° tilt<80°
	Resolutie	0.1°
De hoek van de kompasschuine stand	Hoogtenauwkeurigheid	0.1°<15>
		0.1°<30>
		0.1°<60>
		0.2°<90>
	De waaier van de hoogtemaatregel	±85°
	Broodjesnauwkeurigheid	0.1°<15>
		0.1°<30>
		0.1°<60>
		0.2°<180>
	De waaier van de broodjesmaatregel	±180°
	Resolutie	0.1°
Kaliberbepaling	Harde ijzerkaliberbepaling	Ja
	Zachte ijzerkaliberbepaling	Ja
	Zachte de kaliberbepalingsmethode van de Magnetisch veldinterferentie	Horizontale omwenteling 360 °; verticale (facultatieve) omwenteling
fysieke kenmerken	Afmeting	L57×W49×H25.5mm
	Gewicht	130g (zonder kabel)
	RS232/RS485/TTL interface	Directe belangrijke kabel
Interfacekenmerken	Beginvertraging	<50ms>
	Maximum output	20Hz/s
	Communicatie tarief	2400 ~115200baud
	Outputformaat	Binair hoge prestatiesprotocol
Voeding	Machtsvoltage	(gebrek) DC+5V
	Huidig (maximum)	30mA
	Ideewijze	26mA
	Slaapwijze	TBD
Milieu	Het werk temperatuur	-40℃~+85℃
	Opslagtemperatuur	-40℃~+85℃
	Antitrillingsprestaties	100g
	Beschermende prestaties	IP67
Elektromagnetische compatibiliteit	Volgens EN61000 en GBT17626
MTBF	≥40000 uren/tijd
Isolatieweerstand	≥100 megaohm
Effectweerstand	100g@11ms, Asrichting 3 (Halve Sinusoid)
Antitrilling	10grms, 10~1000Hz

PRODUCTgrootte

▶PCBA-RAADSgrootte

3D Digitale het Kompassensor van HCM385B 30mA DC5V 0

▶SHELL-GROOTTE

3D Digitale het Kompassensor van HCM385B 30mA DC5V 1

ELEKTROverbinding

Van de de raadskabel van HCM380B PCBA de draadverbinding:

Kabelkleur

Definitie

ZWART

ROOD

GEEL

GROEN

GND

Negatieve macht

Gelijkstroom 5V

Machtspositief

TTL/RS232 (RXD)

Of RS485 (D)

TTL/RS232 (TXD)

Of RS485 (D+)
