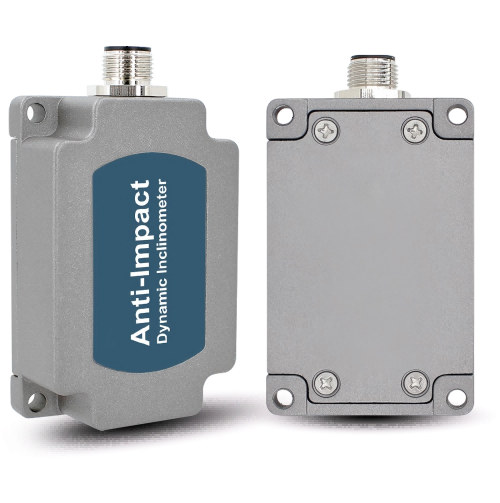

HDA446T Dynamische Kantelsensor voor Windturbinebladschuinstandbewaking

TOEPASSINGSGEBIED

• Apparatuur voor grindverzet met hoge trillingsimpact
• Bewaking van spoorweglocomotieven
• Detectie van de stand van satellietcommunicatievoertuigen
• Toepassing van schildbuisverankering
• Hellingbewaking van geologische apparatuur
• Attitude navigatie van ondergrondse boorinstallaties
• Meting van de stand van scheepsnavigatie
• Oriëntatiemeting gebaseerd op hellingshoek
• Olieboorapparatuur
• Meting van de helling van diverse technische machines

WERKINGSBEGINSEL

Het neemt een geïmporteerde kernbesturingseenheid aan en gebruikt het principe van een capacitieve miniatuurpendel. Volgens het principe van aardzwaartekracht, wanneer de hellingshoekunit schuin staat, kan de zwaartekracht van de aarde een zwaartekrachtcomponent genereren op de corresponderende pendel, de corresponderende capaciteit kan worden veranderd, en de hellingshoek kan worden verkregen door de capaciteit te versterken, filteren en om te zetten.

BELANGRIJKSTE KENMERKEN

• Bereik (rolhoek ±180°, steekhoek ±90°, azimothoek ±180°)
• Dynamische nauwkeurigheid rol & steek: ± 0.1°
• Statische nauwkeurigheid: ± 0.05°
• RS485/232/TTL uitgang Optioneel
• DC 9~36V brede spanningsingang
• Brede temperatuurwerking -40~+ 85℃
• IP67/IP68 Beschermingsgraad Optioneel

INSTALLATIE AS

HDA446T gebruikt het ENU-coördinatensysteem, een rechtshandig systeem. Volgens de rotatievolgorde van Z-X-Y, wanneer de positieve richting van de Y-as naar de voorkant van de drager wijst, is de hoek gedraaid rond de Z-as de koershoek, de hoek gedraaid rond de X-as is de steekhoek, en de hoek gedraaid rond de Y-as is de rolhoek.

SPECIFICATIES

FAQ

1. Wat is een hellingshoek sensor voor windturbinebladen?

Een hellingshoek sensor voor windturbinebladen is ontworpen om de real-time driedimensionale stand van windturbinebladen te bewaken. Het kan rol-, steek- en azimutgegevens leveren voor bladstandbewaking, operationele analyse en controleoptimalisatie.

2. Wat kan een bladstand sensor bewaken?

De sensor kan de real-time standveranderingen van windturbinebladen bewaken, en levert driedimensionale bewegings- en standgegevens. Deze informatie kan worden gebruikt voor bladstandbewaking, analyse van de bedrijfsomstandigheden en beoordeling van de bladspeling.

3. Hoe kan bladstandbewaking de prestaties van windturbines verbeteren?

Real-time bladstandgegevens kunnen een basis vormen voor het optimaliseren van de steekregeling en bedrijfsstrategieën. Onder geschikte turbineconfiguraties en bedrijfsomstandigheden kunnen de bewakingsgegevens verbeteringen in de energieopbrengstefficiëntie ondersteunen.

4. Kan de sensor helpen om risico's op bladspeling van windturbines te verminderen?

Ja. Real-time driedimensionale bladstandbewaking levert gegevens voor het analyseren van de bladspeling en het identificeren van abnormale standveranderingen, waardoor operators potentiële spelingrisico's kunnen beoordelen en de veiligheidsbewaking van de turbine kunnen verbeteren.

5. Waar wordt de hellingshoek sensor voor windturbinebladen geïnstalleerd?

De sensor kan worden geïnstalleerd op het windturbineblad of op de aangewezen bladbewakingspositie volgens de specifieke turbinestructuur en bewakingsvereisten. De gemakkelijke installatie maakt het geschikt voor langdurige online bewaking.

6. Hoe lang is de levensduur van de bladbewakingssensor?

De theoretische levensduur van de sensor is meer dan 9 jaar, waardoor het geschikt is voor langdurige online bewakingstoepassingen in windturbines.
