Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE

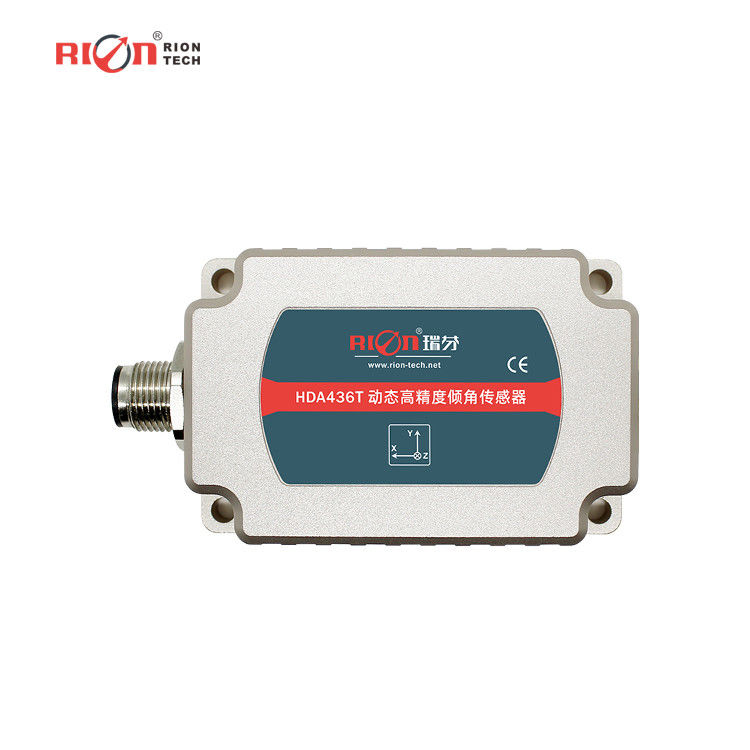

Modelnummer: HDA436VU-232-MB
Document: HDA436T HDA437T DIGITAL OUT...OR.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $161.00/Pieces
Verpakking Details: kartons
Levertijd: 7 dagen voor steekproef
Betalingscondities: T/T, PAYPAL
Levering vermogen: 1000/month
Theorie: |
MEMS |
Uitgangssignaal: |
RS485/RS232/TTL |
Werktemperatuur: |
-40 °C ~ +85 °C |
Roll&Pitch-resolutie: |
0.01° |
Dynamische breedspanningsinvoer van de sensor: |
DC9~36V |
Maatregelenas: |
X as/y-as/z-as |
Reactietijd: |
0.01S |
dynamische nauwkeurigheid: |
± 0,1° |
Theorie: |
MEMS |
Uitgangssignaal: |
RS485/RS232/TTL |
Werktemperatuur: |
-40 °C ~ +85 °C |
Roll&Pitch-resolutie: |
0.01° |
Dynamische breedspanningsinvoer van de sensor: |
DC9~36V |
Maatregelenas: |
X as/y-as/z-as |
Reactietijd: |
0.01S |
dynamische nauwkeurigheid: |
± 0,1° |
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Resolutie 0,01°
★ Roll&Pitch Dynamische nauwkeurigheid: ± 0,1°
★ Statische nauwkeurigheid: ± 0,05°
★ RS485/232/TTL-uitgang Facultatief
★ DC 9~6V breedspanningsinvoer
★ Werkt bij grote temperaturen -40~+ 85°C
★ IP67/IP68 Beschermingsniveau Facultatief
★ Grindapparatuur met hoge trillingsinvloeden
★ Bewaking van spoorweglocomotieven
★ Satellietcommunicatie voertuig houdingsdetectie
★ Toepassing van schildbuizen
★ Toepassing van schildbuizen
★ Geologische apparatuur voor de controle van de helling
★ Ondergrondse boorplatform houdingsnavigatie
★ Maat van de houding van de scheepsvaart
★ Oriëntatie meting op basis van hellingshoek
★ Olieboorapparatuur
★ Verscheidene ingenieursmachines voor het meten van de helling
| HDA436T | Voorwaarde | Parameter | |
| Metingsbereik | - |
Rol ± 180°, helling ± 90°, azimuth ± 180° (aanvankelijke waarde bij uitschakeling 0°) |
|
| Maatstafas | - | X-as / Y-as / Z-as | |
| Roll&Pitch-resolutie1) | - | 00,01° | |
| Roll&Pitch Statische nauwkeurigheid2) | @25°C | ± 0,05° | |
| Roll&Pitch Dynamische nauwkeurigheid ((rms) | @25°C | ± 0,1° | |
| Giro | bereik | - | ± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) | - | 8.5°/h | |
| Zero Bias Instabiliteit (alleen) | - | 4.5°/h | |
| Hoek willekeurige wandelcoëfficiënt ((allan) | - | 0.25°/sqrt(h) | |
| Versnelling | bereik | - | HDA436T:±8g HDA437T:±20g |
| Biasstabiliteit (gemiddelde 10s) | - | 00,02 mg | |
| Bias instabiliteit (alleen) | - | 00,005 mg | |
| Snelheid willekeurige wandelcoëfficiënt ((allan) | - | 0.005m/s/sqrt(h) | |
| Temperatuur nulpunt coëfficiënt3) | -40°C tot 85°C | ± 0,01°/°C | |
| Gevoeligheidstemperatuur4) | -40°C tot 85°C | ≤ 100 ppm/°C | |
| Starttijd voor aansteken | ≤ 3,5S | ||
| Reactietijd | 0.01S | ||
| Uitgangssignaal | RS485/RS232/TTL | ||
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 | ||
| MTBF | ≥ 98000 uur / uur | ||
| Isolatieweerstand | ≥ 100 Megohm | ||
| Schokweerstand | 100 g @ 11 ms,3 axiale richting (halve sinusvormige) | ||
| Anti-vibratie | 10 g / 10 ‰ 1000 Hz | ||
| Waterdicht niveau | Standaard IP67, optioneel IP68 en corrosiebestendig IP68 beschermingsniveau | ||
| Kabel | Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming | ||
| Gewicht |
Eenvoudige aansluiting ≤ 165 g / dubbel aansluiting ≤ 180 g (zonder kabel) |
||
|
1)Resolutie: verwijst naar de kleinste verandering in de gemeten waarde die door de sensor kan worden gedetecteerd en opgelost binnen het meetbereik. 2) Nauwkeurigheid: verwijst naar de gemiddelde wortel van het kwadraatverschil tussen de gemeten en de werkelijke hoekwaarde bij meerdere metingen (> 16 keer) bij normale temperatuur. 3) Null-temperatuur driftcoëfficiënt: de snelheid van verandering van de indicatiewaarde ten opzichte van de normale temperatuur binnen het nominale werktemperatuurbereik van de sensor bij nul graden. 4) Gevoeligheidstemperatuur driftcoëfficiënt:Het percentage verandering met temperatuur van de volle schaalindicatie ten opzichte van de volle schaalindicatie bij kamertemperatuur van de sensor in het nominale werktemperatuurbereik. |
|||
