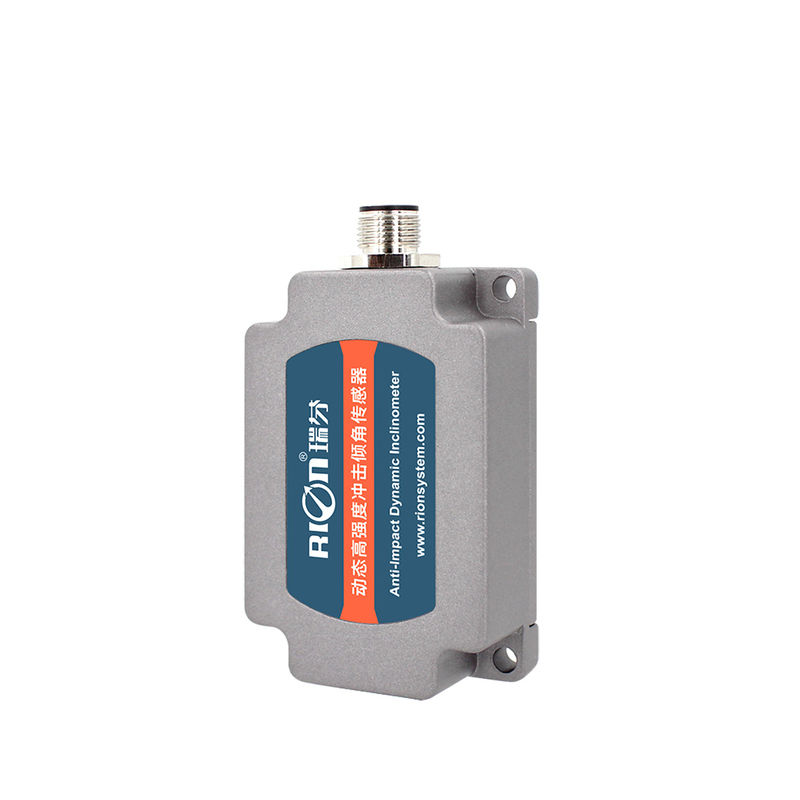

HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Uitgangssignaal

Name: HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Uitgangssignaal
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436VL-232
Price: 70.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: RION

Certificering: CE, ISO

Modelnummer: HDA436VL-232

Document: HDA446T DIGITAL OUTPUT DYNA...OR.pdf

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 stuk

Prijs: $70.00/Pieces

Verpakking Details: Deeltjes

Levertijd: 7 dagen voor steekproeven

Betalingscondities: T / T, Paypal

Levering vermogen: 5000/maand

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:

Maatregelenas:	X as/y-as/z-as	Voedingsspanning:	9~36v
Werktemperatuur:	-40 °C ~ +85 °C	Uitgangssignaal:	RS485/RS232/TTL
Starttijd voor aansteken:	≤ 3,5S	Reactietijd:	0.01S
MTBF:	≥ 98000 uur / uur	Isolatieweerstand:	≥ 100 Megohm

Maatregelenas:	X as/y-as/z-as
Voedingsspanning:	9~36v
Werktemperatuur:	-40 °C ~ +85 °C
Uitgangssignaal:	RS485/RS232/TTL
Starttijd voor aansteken:	≤ 3,5S
Reactietijd:	0.01S
MTBF:	≥ 98000 uur / uur
Isolatieweerstand:	≥ 100 Megohm

Beschrijving

HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Uitgangssignaal

Productkenmerken

Aantekening	Waarde
Maatstafas	X-as / Y-as / Z-as
Voerspanning	9 ~ 36 V
Werktemperatuur	-40°C ~ +85°C
Uitgangssignaal	RS485/RS232/TTL
Starttijd voor aansteken	≤ 3,5S
Reactietijd	0.01S
MTBF	≥ 98000 uur / uur
Isolatieweerstand	≥ 100 Megohm

Hoofdkenmerken

Range (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)

Roll&Pitch Dynamische nauwkeurigheid: ± 0,1°

Statische nauwkeurigheid: ± 0,05°

RS485/232/TTL-uitgang Facultatief

DC 9~36V breedspanningsinvoer

Werkt bij grote temperaturen -40°C tot +85°C

IP67/IP68 Beschermingsniveau Facultatief

Toepassingsgebieden

Groensteenapparatuur met hoge trillingsinvloeden

Bewaking van spoorweglocomotieven

Satellietcommunicatiemethode voor het detecteren van de houding van het voertuig

Toepassing van schildbuizen

Monitoring van de helling van geologische apparatuur

Ondergrondse boorplatform houdingsnavigatie

Meting van de houding van de scheepsnavigatie

Georiënteerde meting op basis van de hellingshoek

Olieboorapparatuur

Meting van de helling van verschillende machines

Productbeschrijving

HDA446T is een nieuwe generatie digitale MEMS dynamische kantelsensor.en geschikt is voor het meten van de kantelhoek onder beweging of trillingen.

De HDA446T heeft een ingebouwde hoge-precisie versnelling en gyro sensor, en integreert het Kalman filter algoritme, dat de real-time bewegingsgegevens van de drager onder beweging of trilling kan meten.De signaaluitgangsmodussen zoals RS485 / RS232 / TTL zijn optioneel, en de schaalbaarheid is sterk.

Dit product heeft een niet-contact meetprincipe, dat de huidige houding en neiging in realtime kan weergeven.Het is eenvoudig te gebruiken en hoeft niet de relatieve veranderingen van de twee oppervlakken te halen.

Interne geïntegreerde AD- en gyro-eenheden met hoge precisie om niet-lineaire, orthogonale koppeling, temperatuurverschuiving en centrifuge versnelling in realtime te compenseren;de centrifugele fouten die worden veroorzaakt door bewegingsversnellingsinterferentie aanzienlijk elimineren, de productdynamische meetnauwkeurigheid verbeteren; zich aanpassen aan langdurige complexe bewegingen, werken op plaatsen en in ruwe omgevingen.

Het product is een dynamische en statische dual-mode meetsensor met een sterke weerstand tegen externe elektromagnetische interferentie.Het is geschikt voor alle soorten grootschalige en hoge kracht schok en trillingen industriële omgevingen, en is een ideale keuze voor industriële automatiseringscontrole en houdingsmeting.

Technische specificaties

HDA446T
Metingsbereik	-	Rollen ± 180°, kanteling ± 90°, azimuth ± 180° (aanvankelijke waarde bij uitstroom is 0°)
Maatstafas	-	X-as / Y-as / Z-as
Roll&Pitch Statische nauwkeurigheid¹⁾	@25°C	± 0,05°
Roll&Pitch Dynamische nauwkeurigheid (rms)	@25°C	± 0,1°
Giro-bereik	-	± 300°/s
Nul biasstabiliteit (10s Smooth)	-	8.5°/h
Hoek willekeurige loopcoëfficiënt (Allan)	-	0.25°/sqrt(h)
Versnellingsbereik	-	±4g/±16g Kan worden ingesteld
Biasstabiliteit (gemiddeld 10 s)	-	00,02 mg
Bias instabiliteit (Allan)	-	00,005 mg
De snelheidscoëfficiënt voor willekeurig lopen (Allan)	-	0.005m/s/sqrt(h)
Temperatuur nulpunt coëfficiënt²⁾	-40°C tot 85°C	± 0,01°/°C
Gevoeligheidstemperatuur³⁾	-40°C tot 85°C	≤ 100 ppm/°C
Starttijd voor aansteken	≤ 3,5S
Reactietijd	0.01S
Uitgangssignaal	RS485/RS232/TTL
Elektromagnetische compatibiliteit	Volgens EN61000 en GBT17626
MTBF	≥ 98000 uur / uur
Isolatieweerstand	≥ 100 Megohm
Schokweerstand	100 g @ 11 ms, 3 axiale richting (halve sinusvormige)
Anti-vibratie	10 gms/10 ‰ 1000 Hz
Waterdicht niveau	Standaard IP67, optioneel IP68 en corrosiebestendig IP68 beschermingsniveau
Kabel	Standaard 2-meter M12 luchtvaartstop met PVC afgeschermde kabel, draadgewicht ≤ 120 g
Gewicht	≤ 165 g (zonder kabel)

¹⁾nauwkeurigheid: verwijst naar de gemiddelde wortel van het kwadraatverschil tussen de gemeten en de werkelijke hoekwaarde bij meerdere metingen (> 16 keer) bij normale temperatuur.
²⁾Null temp.drift coëfficiënt: de snelheid van verandering van de indicatiewaarde ten opzichte van de normale temperatuur binnen het nominale werktemperatuurbereik van de sensor bij nul graden.
³⁾Gevoeligheidstemp.drift coëfficiënt:Het percentage verandering met temperatuur van de volle schaalindicatie ten opzichte van de volle schaalindicatie bij kamertemperatuur van de sensor in zijn nominale werktemperatuurbereik.
