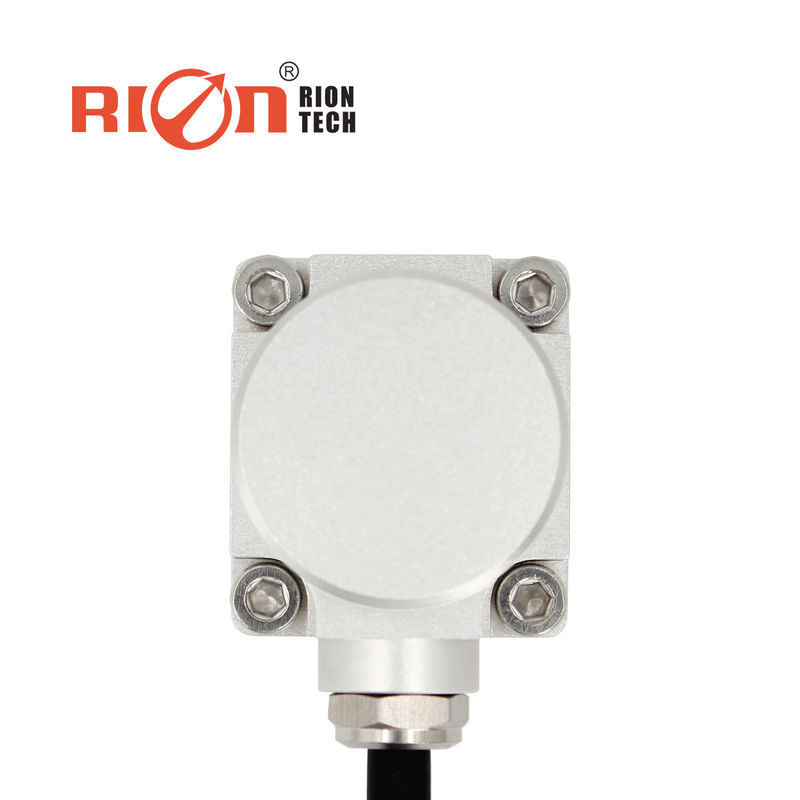

AKM390 Triaxiale trillingssensor Analog Output Silicon Capacitive Sensor

AKM390 Triaxiale  Analoge Uitgang, Siliconen Capacitieve Sensor

Productomschrijving:

De AKM390 driassige Vibratiesensor is een veelgebruikt acceleratiesensorproduct dat onafhankelijk is ontwikkeld en geproduceerd, en dat kan worden toegepast op meerdere gebieden, zoals trillingsmeting en impactmeting. Het product maakt gebruik van een analoge spanningsuitgang. De AKM390 is een siliciumkristal capacitieve sensor, bestaande uit een siliciumchip die micro-mechanische verwerking heeft ondergaan, een low-power ASIC voor signaalregeling, een microprocessor voor het opslaan van compensatiewaarden en een temperatuursensor. Dit product heeft een laag stroomverbruik, is gekalibreerd, heeft een robuuste structuur en een stabiele output. De nieuwe elektronische configuratie biedt solid-state stroom voor reset en uitgebreide bescherming tegen over spanning. Deze productserie kenmerkt zich door een robuuste structuur, een laag stroomverbruik en een uitstekende afwijkingsstabiliteit, wat de betrouwbaarheid van de productoutput garandeert.

Kenmerken:

• Driassig (X, Y, Z)
• Uitgangsspanning: 0 ~ 5V
• Voedingsspanning: 9~36V
• Bedrijfstemperatuur: -40 ° C ~ + 85 ° C
• Uitstekende afwijkingsstabiliteit, goede omgevingsprestaties (schok, trilling en temperatuur)

Technische Parameters:

AKM390	Parameter						Eenheid
Meetbereik	±2	±4	±8	±10	±20	±40	g
Afwijkingskalibratie	<1	<1	<1	<1	<1	<1	mg
Meetas	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	as
Herhaalbaarheid bij inschakelen/uitschakelen	<2	<2	<2	<2	<2	<2	mg(max)
Gevoeligheid (± 10%)	1250	625	312.5	250	125	62.5	mv/g
Temp. coëfficiënt van afwijking	0.01	60.01	0.01	0.05	0.05	0.05	%/℃
Resolutie/Drempelwaarde (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(max)
Niet-lineariteit	<0.5	<0.5	<0.8	<1	<1	<1	% FS(max)
Responsfrequentie	500	500	500	500	500	500	Hz
Bandbreedte (3DB)	1000	1000	1000	1000	1000	1000	Hz
Kruisgevoeligheid	1	1	1	2	2	2	%
Verhouding zijdelingse trillingsgevoeligheid	1	1	2	5	5	5	%
Resonantiefrequentie	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Geluidsdichtheid	21	21	21	86.6	86.6	86.6	μg/√Hz
0 G Uitgang 2.5V	<0.01	<0.01	<0.01	<0.008	<0.008	<0.008	mV
Uitgangsspanning	0~5V
Ingang (VDD _ VSS)	9-36 VDC
Stroomverbruik tijdens bedrijf	<60mA @ 12 VDC
Bescherming	IP67
Materiaal	luchtvaartaluminium
Gewicht	Nettogewicht product: ≤116g, magnetische voet: ≤50g
Afmetingen	Productafmetingen: L36 × B32 × H24mm Afmetingen van magnetische adsorptieplaat: L36 × B32 × H8.1mm

Toepassingen:

★ Brug
★ Automobiel
★ Rolstoel
★ Windenergie
★ Medische apparatuur
★ Grote machines en motoren
★ Laagfrequente trillingen en automatische monitoring
