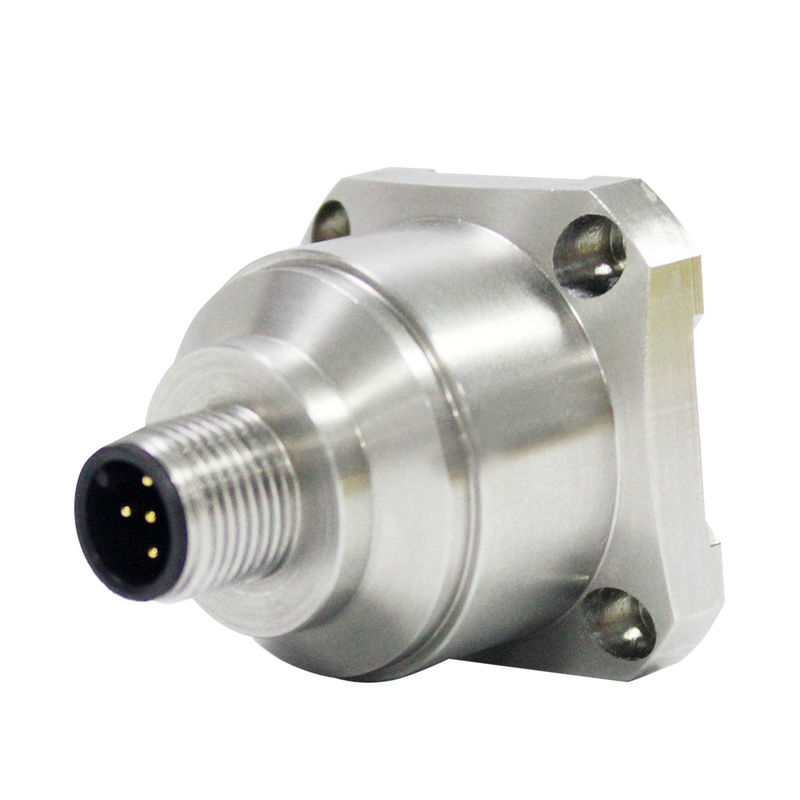

Van de de Asversnelling van MEMS AKF392B 3 van de de Sensorrs232 RS485 TTL Output de Gebaseerde Versnellingsmeter MEMS
Algemene Beschrijving
AKF392B three-axis versnellingsmeter is wijd gebruikte die versnellingsmeters door RION met gepatenteerde Zwitserse technologie worden geproduceerd. Het kan in trilling het testen worden gebruikt, testende en andere gebieden beïnvloeden. Het product keurt digitale interfaceoutput, RS232/485/TTL goed, kunnen de verschillende adrescodes worden geplaatst, en de veelvoudige sensoren worden gebruikt samen in lange afstand om meting en gegevensanalyse te vergemakkelijken met meerdere balies. AKF392B is een monocrystalline silicium de capacitieve sensor die uit a bestaan siliciumchip (low-power ASIC voor signaal die) conditioneren, een microprocessor voor het opslaan van compensatiewaarden, en een temperatuursensor micromachined. Dit product met lage machtsconsumptie is gekalibreerd, en gehad een stevige structuur en een stabiele output. De nieuwe elektronische configuratie verstrekt macht in vaste toestand voor terugstellen, die volledige bescherming het bieden voor te sterke intensiteit. De stabiliteit op lange termijn en de typische afwijking van de schaalfactor over de volledige waaier zijn minder dan 0,1%. Deze reeks producten heeft de kenmerken van sterke structuur, lage machtsconsumptie en uitstekende afwijkingsstabiliteit, die opmerkelijke outputbetrouwbaarheid waarborgt.
Eigenschap
●as drie (X, Y, Z)
●outputinterface: RS232; RS485; TTL
●voeding: 9-36V
●anti-effect: 2000G
●uitstekende afwijkingsstabiliteit
●grootte: L50×W50×H38mm
●gewicht: 100g
●het werk temperatuur: - 40°C aan +85°C
●opslagtemperatuur: - 55°C aan +100°C
●goede prestaties in anti-effect, trilling en temperatuur
Toepassing
●Neerstortingsverslag, moeheid controle en voorspelling
●Shipborne satelliet volgend systeem
●Verkeerssysteem controle, ballastbedanalyse en de foutenopsporing van de hoge snelheidsspoorweg
●Militaire en burgerlijke vluchtsimulators
●Trilling met lage frekwentie en automatische controle
Technische Gegevens:
|
Parameters
|
AKF392B
|
Eenheid
|
|
|
Waaier
|
±8
|
g
|
|
|
Afwijkingskaliberbepaling
|
<1>
|
mg
|
|
|
Het meten van as
|
X, Y, Z
|
as
|
|
|
Machtson/down herhaalbaarheid
|
<2>
|
mg (maximum waarde)
|
|
|
De coëfficiënt van de afwijkingstemperatuur [3]
|
0,05
|
mg/℃ typische waarde
|
|
|
Resolutie/Drempel (@ 1Hz)
|
< 1="">
|
(maximum) mg
|
|
|
Niet lineair zijn
|
<3>
|
(Maximum) % FS
|
|
|
Bandbreedte [4]
|
500
|
Herz
|
|
|
Resonantiefrequentie
|
5
|
kHz
|
|
|
Outputtarief
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, kan worden geplaatst
|
|
|
|
Outputinterface
|
RS232/RS485
|
|
|
|
Communicatie protocol
|
Het protocol en MODBUS RTU van RION
|
|
|
|
Betrouwbaarheid
|
Mil-hdbk-217, klasse 2
|
|
|
|
Anti-effect
|
100g@11ms, Met drie assen en identiek (halve sinusgolf)
|
|
|
|
Herstel tijd
|
<1ms>
|
|
|
|
Trilling
|
20g rms, 20~2000Hz (Willekeurig lawaai, o, p, I die op elke as 30 minuten handelen)
|
|
|
|
Input (VDD_VSS)
|
9-36 VDC
|
|
|
|
Werkende huidige consumptie
|
<60ma>
|
|
|
|
Schakelaar
|
De industrie standaardm12 schakelaar
|
|
|
|
Gewicht
|
73.5g
|
|
|
|
Grootte
|
De magnetische grootte van de adsorptieinstallatie: 34.3*34.3*43.2mm,
Schroef het plaatsen installatiegrootte: 34.3*34.3*38.5mm |
|
|
De dimensie van de schroef plaatsende installatie tekening:
|
Kleur
Functie
|
ZWART
|
WIT
|
BLAUW
|
BRUIN
|
GRIJS
|
|
|
|
|
|
|
|
|
|
GND
Negatieve macht |
RS232 (RXD)
Of RS485 (D+) |
RS232 (TXD)
Of RS485 (D) |
Vcc 9~36V
Voedingpositief |
