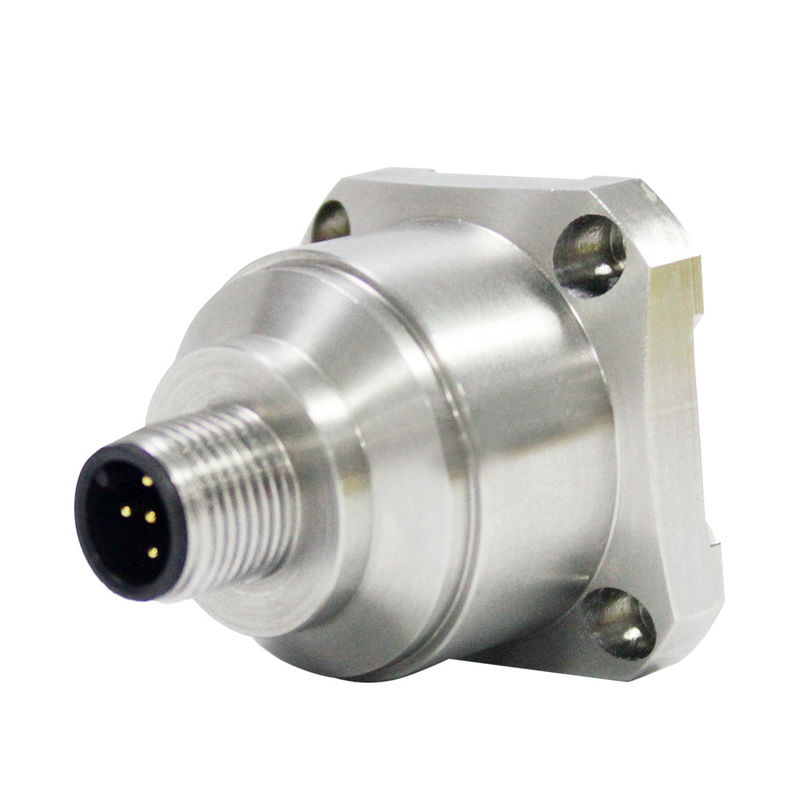

3 Assen Vibratiemeter Brugveiligheid Drie assen Sensor
Dit product heeft een laag stroomverbruik, Complete kalibratie systeem, solide structuur en stabiele output. De nieuwe elektronische configuratie zorgt voor solid-state stroom voor reset,en biedt volledige bescherming tegen overstromingenIn het gehele assortiment zijn de typische waarden voor langetermijnstabiliteit en vertekening van de schaalfactor minder dan 0,1%.laag stroomverbruik en uitstekende afwijkingstabiliteit, die een uitstekende uitgangsbetrouwbaarheid garandeert
Specificaties
| AKG392 | Parameters | Eenheid | |||||
| Bereik | ±2 | ± 4 | ±8 | ±10 | ± 20 | ± 40 | g |
| Biaskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Maatstafas | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | As |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Biastemperatuurcoëfficiënt | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreedte (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Gevoeligheid van de dwarsaxis | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhouding van de gevoeligheid voor transversale trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Outputpercentage | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Uitgangsinterface | RS232/RS485/TTL | ||||||
| Protocol | Protocol RION 68 en protocol MODBUS RTU | ||||||
| Betrouwbaarheid | MIL-HDBK-217, Grade 2 | ||||||
| Schokweerstand | 100 g@11 ms, 3 Asrichting (Half Sinusoid) | ||||||
| Hersteltijd | < 1 ms ((1000 g, 1/2 sin 1 ms, impact op de i-as) | ||||||
| Vibratie | 20 g rms, 20~2000 Hz (Willekeurig geluid, o, p, i werkt 30 minuten op elke as) | ||||||
| Invoer ((VDD_VSS) | 9~36 VDC | ||||||
| Bedrijfsstroomverbruik | < 60 mA @ 12 VDC | ||||||
| Verbinding | Industriestandaard M12-connector | ||||||
| Gewicht | Nettogewicht van het product: 82 g, magnetische basis: 48 g, L-vormige adapterplaat 20 g | ||||||
| Grootte |
Productgrootte: 34,3*34,3*38,5 mm Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm L-vormige adapterplaat: 36*44*15 mm |
||||||
▶ APPLICATIE
★ Medische apparatuur
★ Brug
★ Auto
★ wegroller
★ Crash records, vermoeidheidsbewaking en voorspelling
★ Windenergieopwekking
★ Grote machines, motoren
★ Laagfrequente trillingen en automatische monitoring
★ Bewaking van het verkeerssysteem, analyse van het wegdek en detectie van storingen op hogesnelheidstreinen
▶ COMMUNICATION PROTOCOL
Het product omvat 68 protocol en MODBUS RTU twee protocollen. De standaard configuratie parameters van het protocol zijn als volgt:
| Protocol | RION 68 PROTOCOL | MODBUS-RTU |
| Adrescode | 0 | 1 |
| Adres van de uitzending | 255 | 0 |
| Serial port baudrate | 9600 | 9600 |
| Pariteitsbit | Geen pariteit | Gelijke pariteit |
| Serial port start bit | Een beetje | Een beetje |
| Serial port data lengte | 8 bits | 8 bits |
| Serial port stop bit | Een beetje | Een beetje |
| Uitgangsmodus | Vraag en antwoord | Vraag en antwoord |
| Gegevensformaat | Gegevensformaat | Gegevensformaat |
| Gegevenscontrolemethode | Controlesom | CRC16 |
Grootte
