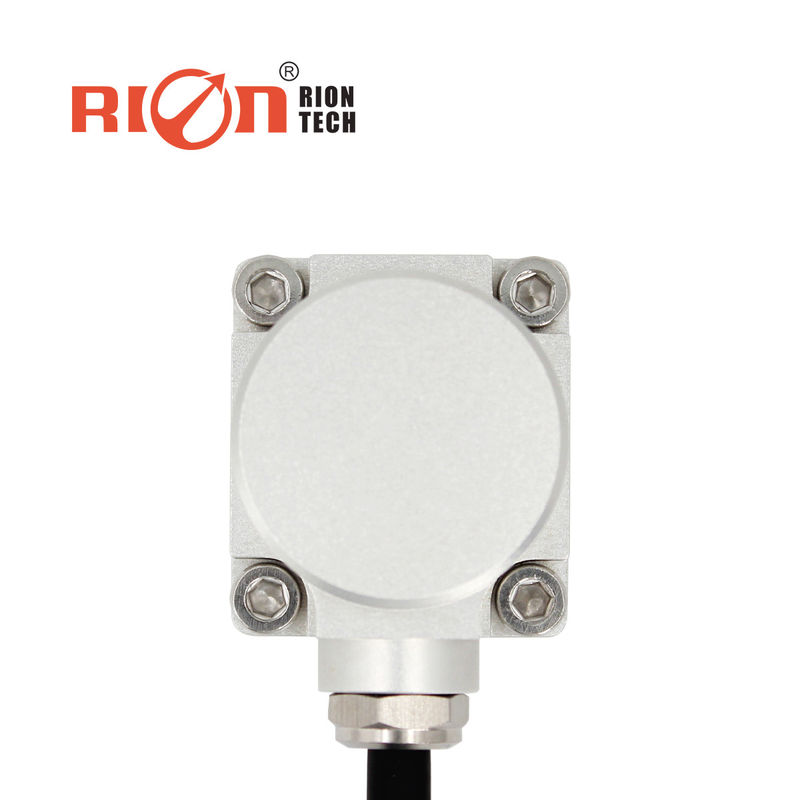

AKM390 Triaxiale versnellingsmeter Analoog Output Silicium Capacitive Sensor

AKM390 Triaxiale versnellingsmeter, analoge uitgang, Silicon Capacitive Sensor

Productbeschrijving:

AKM390 tri-axial accelerometer is een veelgebruikt versnellingssensorproduct dat onafhankelijk is ontwikkeld en geproduceerd door RION Technology en dat kan worden toegepast bij trillingsonderzoek,impactonderzoek en andere gebiedenHet product is een analoge spanningsuitgang en kan met verschillende adrescodes worden ingesteld.die geschikt is voor meerpuntsmeting en gegevensanalyseDe AKM390 is een monokristallijn siliciumcapacitieve sensor.een microprocessor voor het opslaan van compensatiewaardenDit product heeft een laag stroomverbruik, een solide structuur en een stabiele output na kalibratie.De nieuwe elektronische configuratie zorgt voor solid state stroom voor reset en volledige bescherming tegen overstromingDe versnellingsmeters hebben de kenmerken van een solide structuur, een laag stroomverbruik en een uitstekende afwijkingstabiliteit om de betrouwbaarheid van het product te waarborgen.

Kenmerken:

• Drie-as (X, Y, Z)
• Uitgangsspanning: 0 ~ 5V
• Stroomtoevoerspanning: 9~36V
• Werktemperatuur: -40 °C ~ + 85 °C
• Uitstekende afwijkingstabiliteit, goede milieuprestaties (schokken, trillingen en temperatuur)

Technische parameters:

AKM390	Parameter						Eenheid
Metingsbereik	±2	± 4	±8	± 10	± 20	± 40	g
Afwijkingskalibratie	< 1	< 1	< 1	< 1	< 1	< 1	- mg
Maatstafas	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	Achsen
Herhaalbaarheid van aan/uit stroom	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Gevoeligheid (± 10%)	1250	625	312.5	250	125	62.5	mv/g
Temperatuurcoëfficiënt van afwijking	0.01	60.01	0.01	0.05	0.05	0.05	%/°C
Resolutie/drempel (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Niet-lineariteit	< 0.5	< 0.5	< 0.8	< 1	< 1	< 1	% FS (max)
Reactiefrequentie	500	500	500	500	500	500	Hz
Bandbreedte (3DB)	1000	1000	1000	1000	1000	1000	Hz
Gevoeligheid van de dwarsachsen	1	1	1	2	2	2	%
Gevoeligheid voor laterale trillingen	1	1	2	5	5	5	%
Resonantiefrequentie	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Ruisdichtheid	21	21	21	86.6	86.6	86.6	μg/√Hz
0 G Uitgang 2,5 V	< 0.01	< 0.01	< 0.01	< 0.008	< 0.008	< 0.008	mV
Uitgangsspanning	0 tot en met 5 V
Invoer (VDD _ VSS)	9-36 VDC
Bedrijfsstroomverbruik	< 60 mA @ 12 VDC
Bescherming	IP67
Materiaal	aluminium voor de lucht- en ruimtevaart
Gewicht	Nettogewicht van het product: ≤116 g, magnetische basis: ≤50 g
Grootte	Productgrootte: L36 × W32 × H24mm Grootte van de basisplaat voor magnetische adsorptie: L36 × W32 × H8,1 mm

Toepassingen:

★ Brug
★ Auto
★ Roller
★ Windenergie
★ Medische apparatuur
★ Grote machines en motoren
★ Laagfrequente trillingen en automatische monitoring
