HCM605B Drieasig elektronisch kompas met een precieze richtingskant en drie werkwijzen

HCM360B Drie-assig elektronisch kompas, drie werkwijzen, precieze koershoek

Productbeschrijving:

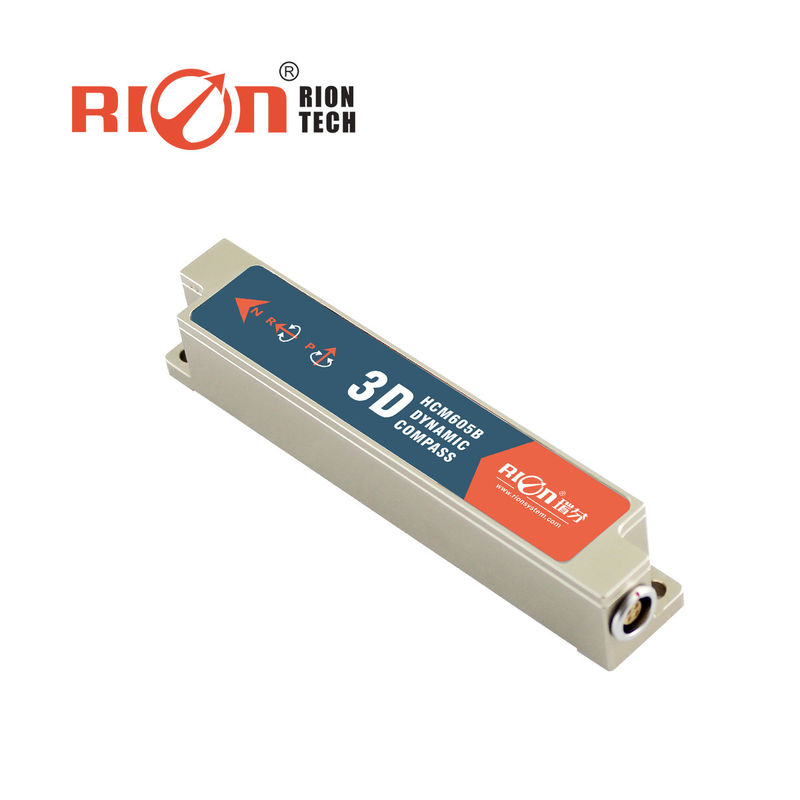

De "HCM600/HCM605" is een dynamisch, hoge precisie 3-assig elektronisch kompas dat een drieassige versnellingsmeter, drieassige gyroscoop en drieassige magnetische sensor integreert.Het maakt gebruik van een 32-bit high-speed processor om roll te berekenenDit apparaat biedt drie werkwijzen: pure kompasmodus, 9-assige fusie-modus en 9-assige fusie-anti-jamming-modus (anti-tijdelijke interferentie).Door gegevens van de drieassige versnellingsmeter en gyroscoop te combinerenHet systeem is ook geschikt voor het opstellen van een systeem voor het controleren van de snelheid van het voertuig.kalibratie-algoritmen voor hard en zacht ijzer zorgen ervoor dat de rolhoek een zeer nauwkeurige richtinghoek binnen ±180° biedt.

Met een smalle breedte van slechts 1,95 centimeter heeft het kompas een hoge prestatie, betrouwbaarheid, compacte afmetingen en een laag energieverbruik.Deze eigenschappen maken het geschikt voor het meten van houding en richting hoeken op verschillende gebieden zoals antenne stabiliteitGebruikers kunnen kiezen tussen een compleet product met behuizing (waterdicht tot IP67) of een kompasmodule.

Kenmerken:

• Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen van de ondertekening van de richtlijnen van de Raad van 18 december 1976 betreffende de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van de lidstaten van
• Slaapmodus: TBD
• Breed temperatuurbereik: -40°C+85°C
• Resolutie: 0,1°
• Koersnauwkeurigheid: 0,3° ≈ 0,5°
• RS232/RS485/TTL
• Met Hard-Soft Magnetic en Tilt Compensation

Technische parameters:

Parameters HCM600B/HCM605B
rubriek	Precies van de koers	0.5° kanteling < 10°
	Resolutie	0.1°
Tiltparameters	Genauigheid van de toonhoogte	0.1°<15° (meetbereik)
		0.1°<30° (meetbereik)
		0.1°<60° (meetbereik)
		0.2°<85° (meetbereik)
	Gelag bereik	± 85°
	Ronde nauwkeurigheid	0.1°<15° (meetbereik)
		0.1°<30° (meetbereik)
		0.1°<60° (meetbereik)
		0.2°<180° (meetbereik)
	Rolbereik	± 180°
	Resolutie	0.1°
Kalibratie	Kalibratie van hard ijzer	- Ja, dat klopt.
	Kalibratie met zacht ijzer	- Ja, dat klopt.
	Kalibratie van magnetische interferentie	360 graden horizontaal draaien; verticaal draaien (optie)
Fysiek kenmerk	Grootte	L111,5 × W19,5 × H19,5 mm
	Gewicht	≤ 85 g (exclusief kabel)
	RS232/RS485/TTL	5PIN snelle aansluiting
Interface	Startvertraging	< 50 ms
	Maximaal uitgangsvermogen	20 Hz/s
	Snelheid van communicatie	2400 tot en met 115200 baud (standaard 9600)
	Outputformaat	Binair protocol met hoge prestaties
Kracht	Vermogenspanning	(standaard) DC+5V
	Stroom ((max)	30 mA
	Ideale modus	26 mA
	Hibernatie-modus	TBD
Milieu	Werkbereik	-40°C+85°C
	Bergingstemperatuur	-40°C+85°C
	Trillingsweerstand	100 g
	Bescherming	IP67
Elektromagnetische compatibiliteit	Volgens EN61000 en GBT17626
MTBF	≥ 98000 uur/tijd
Isolatieweerstand	≥ 100 megaohm
Schokbestendig	100 g11 ms, 3 asrichtingen (half sinusvormig)
Antivibratie	10 grams, 10~1000 Hz

Toepassingen:

★ Satelliet Antenne Zoeksatelliet

★ Verkenning en kartografie van de zeevaart

★ Geïntegreerde GPS-navigatie

★ Antenne-servocontrole

★ Infrarood beeldvormer

★ Laser afstandsmeter

★ Kaart voor Plotter

★ Rov Onderwater Robot Navigatie
