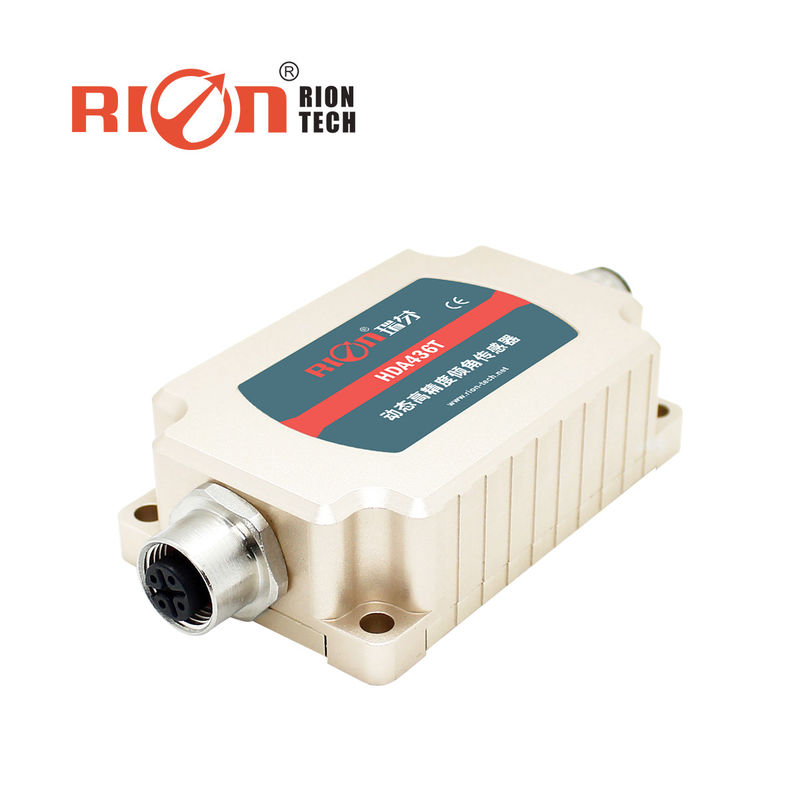

HDA436T Digitaal MEMS Dynamische kantelsensor om dynamische machine onderdompelingskant te meten
▶ Belangrijkste kenmerken
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Dynamische nauwkeurigheid: ± 0,1°
★ Statische nauwkeurigheid: ± 0,05°
★ DC 9~6V breedspanningsinvoer
★ IP67/IP68 Beschermingsniveau Facultatief
▶ PRODUCTTOEPLICATIE
★ Grindapparatuur met hoge trillingsinvloeden
★ Bewaking van spoorweglocomotieven
★ Toepassing van schildbuizen
★ Geologische apparatuur voor de controle van de helling
★ Ondergrondse boorplatform houdingsnavigatie
★ Maat van de houding van de scheepsvaart
▶GEBRUIKSBESCHRIVING
HDA436T/HDA437T is een nieuwe generatie digitale MEMS dynamische kantelsensor die door RION Technology is gelanceerd.met een vermogen van meer dan 10 W,De HDA436T is uitgerust met een zeer nauwkeurige versnellingsmeter en gyrosensor, geïntegreerd met een Kalman-filteralgoritme voor realtime meting van bewegingsgegevens onder dynamische omstandigheden.Het biedt optionele signaaluitgangsmodus inclusief RS485, RS232 en TTL, waardoor een sterke schaalbaarheid wordt gewaarborgd.
Dit product werkt volgens een niet-contact meetprincipe en geeft realtime uitgang van de huidige houding en helling zonder dat relatieve veranderingen tussen oppervlakken moeten worden gevolgd.het integreert hoogprecise AD-omvormers en gyro-eenheden om niet-lineariteiten te compenseren, orthogonale koppeling, temperatuurverschuiving en centrifuge versnelling in realtime.het verbeteren van de dynamische meetnauwkeurigheid.
De sensor is ontworpen om robuust te zijn en beschikt over meetmogelijkheden in twee modi (dynamisch en statisch) die bestand zijn tegen externe elektromagnetische interferentie.Het is ideaal voor industriële automatiseringscontrole en precieze houdingsmetingen in omgevingen die worden gekenmerkt door grootschalige bewerkingen en schokken en trillingen van hoge intensiteit.
▶Vervaardiging
| HDA436T |
Voorwaarde |
INDEX |
| Metingsbereik |
- |
Rol ±180°, kanteling ±90°, azimuth ±180°
(aanvankelijke waarde bij uitschakeling 0°)
|
| Maatstafas |
- |
X-as / Y-as / Z-as |
| Resolutie |
- |
00,01° |
| Statische nauwkeurigheid |
@25°C |
± 0,05° |
| Dynamische nauwkeurigheid ((RMS)) |
@25°C |
± 0,1° |
| Giro |
bereik |
- |
± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) |
- |
8.5°/h |
| Zero Bias Instabiliteit (alleen) |
- |
4.5°/h |
| Hoek willekeurige wandelcoëfficiënt ((allan) |
- |
0.25°/sqrt(h) |
| Versnelling |
bereik |
- |
± 8 g |
| Biasstabiliteit (gemiddelde 10s) |
- |
00,02 mg |
| Bias instabiliteit (alleen) |
- |
00,005 mg |
| Snelheid willekeurige wandelcoëfficiënt ((allan) |
- |
0.005m/s/sqrt(h) |
| Temperatuurcoëfficiënt nulpunt |
-40°C tot 85°C |
± 0,01°/°C |
| Gevoeligheidstemperatuurcoëfficiënt |
-40°C tot 85°C |
≤ 100 ppm/°C |
|
Starttijd voor aansteken
|
1S |
| Reactietijd |
0.01S |
| Uitgangssignaal |
RS485/RS232/TTL
|
| Elektromagnetische compatibiliteit |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 98000 uur / uur |
| Isolatieweerstand |
≥ 100 Megohm |
| Schokweerstand |
100 g @ 11 ms,3 axiale richting (halve sinusvormige) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Waterdicht niveau. |
standaardconfiguratie: IP67
optioneel: IP68 of IP68 met corrosiebestendige kabel
|
| Kabel |
Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming |
| Gewicht |
≤ 165 g (exclusief kabels)
|
