Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: Rion
Certificering: CE
Modelnummer: HDA436T-C2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $105/Pieces 1-9 Pieces
Verpakking Details: Doos
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, Paypal
Levering vermogen: 5000/month
statische nauwkeurigheid: |
± 0,05° |
Dynamische nauwkeurigheid: |
± 0,1° |
Resolutie: |
0.01° |
Starttijd voor aansteken: |
1s |
Uitgangssignaal: |
RS485/RS232/TTL |
Maatregelenas: |
X as/y-as/z-as |
Isolatieweerstand: |
≥ 100 Megohm |
Gewicht: |
≤ 165 g (exclusief kabels) |
statische nauwkeurigheid: |
± 0,05° |
Dynamische nauwkeurigheid: |
± 0,1° |
Resolutie: |
0.01° |
Starttijd voor aansteken: |
1s |
Uitgangssignaal: |
RS485/RS232/TTL |
Maatregelenas: |
X as/y-as/z-as |
Isolatieweerstand: |
≥ 100 Megohm |
Gewicht: |
≤ 165 g (exclusief kabels) |

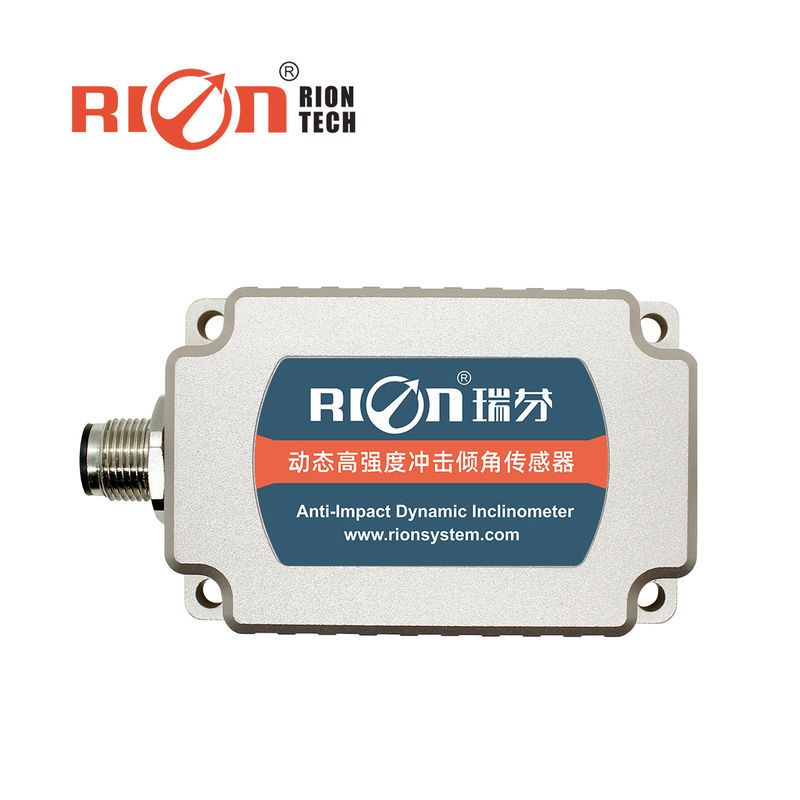

HDA436T Digitale MEMS-dynamische kantelsensor voor het meten van dynamische machines
▶ Belangrijkste kenmerken
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Dynamische nauwkeurigheid: ± 0,1°
★ Statische nauwkeurigheid: ± 0,05°
★ DC 9~6V breedspanningsinvoer
★ Werkt bij grote temperaturen -40~+ 85°C
★ IP67/IP68 Beschermingsniveau Facultatief
▶ PRODUCTTOEPLICATIE
★ Grindapparatuur met hoge trillingsinvloeden
★ Bewaking van spoorweglocomotieven
★ Satellietcommunicatie voertuig houdingsdetectie
★ Toepassing van schildbuizen
★ Toepassing van schildbuizen
★ Geologische apparatuur voor de controle van de helling
★ Ondergrondse boorplatform houdingsnavigatie
★ Maat van de houding van de scheepsvaart
▶GEBRUIKSBESCHRIVING
HDA436T/HDA437T Een nieuwe generatie van digitale MEMS dynamische kantelsensor gelanceerd door RION Technology.met een vermogen van meer dan 10 W,.HDA436T heeft een ingebouwde hoge-precisie versnelling en gyro sensor, en integreert het Kalman filter algoritme, dat de real-time bewegingsgegevens van de drager onder beweging of trilling kan meten.De signaaluitgangsmodussen zoals RS485 / RS232 / TTL zijn optioneel, en de schaalbaarheid is sterk.
Dit product gebruikt het non-contact meetprincipe, dat de huidige houding en neiging in realtime kan weergeven.Het is eenvoudig te gebruiken en hoeft niet de relatieve veranderingen van de twee oppervlakken te halen.interne geïntegreerde AD-eenheden met hoge precisie en gyroscopische eenheden met hoge precisie om niet-lineaire, orthogonale koppeling, temperatuurverschuiving en centrifuge versnelling in realtime te compenseren;de centrifugele fouten die worden veroorzaakt door bewegingsversnellingsinterferentie sterk elimineren, de productdynamische meetnauwkeurigheid verbeteren; zich aanpassen aan langdurige complexe bewegingen Werk op plaatsen en in ruwe omgevingen.Het product is een dynamische en statische dual-mode meetsensor met een sterke weerstand tegen externe elektromagnetische interferentie..Het is geschikt voor alle soorten grootschalige en sterke schok- en trillingsindustrieomgevingen en is een ideale keuze voor industriële automatiseringscontrole en houdingsmeting.
▶Vervaardiging
| HDA436T | Voorwaarde | INDEX | |
| Metingsbereik | - |
Rol ±180°, kanteling ±90°, azimuth ±180° (aanvankelijke waarde bij uitschakeling 0°) |
|
| Maatstafas | - | X-as / Y-as / Z-as | |
| Resolutie | - | 00,01° | |
| Statische nauwkeurigheid | @25°C | ± 0,05° | |
| Dynamische nauwkeurigheid ((RMS)) | @25°C | ± 0,1° | |
| Giro | bereik | - | ± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) | - | 8.5°/h | |
| Zero Bias Instabiliteit (alleen) | - | 4.5°/h | |
| Hoek willekeurige wandelcoëfficiënt ((allan) | - | 0.25°/sqrt(h) | |
| Versnelling | bereik | - | ± 8 g |
| Biasstabiliteit (gemiddelde 10s) | - | 00,02 mg | |
| Bias instabiliteit (alleen) | - | 00,005 mg | |
| Snelheid willekeurige wandelcoëfficiënt ((allan) | - | 0.005m/s/sqrt(h) | |
| Temperatuurcoëfficiënt nulpunt | -40°C tot 85°C | ± 0,01°/°C | |
| Gevoeligheidstemperatuurcoëfficiënt | -40°C tot 85°C | ≤ 100 ppm/°C | |
|
Starttijd voor aansteken |
1S | ||
| Reactietijd | 0.01S | ||
| Uitgangssignaal |
RS485/RS232/TTL |
||
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 | ||
| MTBF | ≥ 98000 uur / uur | ||
| Isolatieweerstand | ≥ 100 Megohm | ||
| Schokweerstand | 100 g @ 11 ms,3 axiale richting (halve sinusvormige) | ||
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | ||
| Waterdicht niveau. |
standaardconfiguratie: IP67 optioneel: IP68 of IP68 met corrosiebestendige kabel |
||
| Kabel | Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming | ||
| Gewicht |
≤ 165 g (exclusief kabels) |
||
