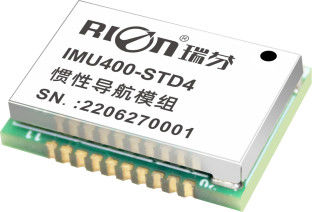

IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden

Productdetails

Plaats van herkomst: China

Merknaam: RION

Certificering: CE, FCC,ROHS , ISO

Modelnummer: IMU400-STD4

Betaling & het Verschepen Termijnen

Min. bestelaantal: 100 stuks

Prijs: US$29.50

Verpakking Details: karton met veiligheidsspons

Levertijd: 5 tot 10 dagen

Betalingscondities: T/T of Paypal

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:

Professionele Gyroscoop IMU

,

Autonome rijdingsnavigatie IMU

,

IMU400-STD4 IMU

Resolutie:
0.01°
Grootte:
L20.4 × W14.8 × H4.1 mm
Koppelfout:
≤ 3,5
Schelpenmateriaal:
De legering van het magnesiumaluminium het anodiseren
Koersnauwkeurigheid:
<1>
Werktemperatuur:
-40°C tot +85°C
Accelerometerdrempel:
≤ 1 mg
Installatie:
Vier M4-schroeven
Gyroscoop koppelfout:
≤ 3,5
Accelerometernauwkeurigheid:
1mg
Schokbestendigheid:
1000 g
Toepassing:
Toepassing op zee
Gewicht:
1 gram
Outputtarief:
5Hz/15Hz/25Hz/35Hz/50Hz/100Hz kan worden ingesteld
Bandbreedte:
100 Hz
Resolutie:
0.01°
Grootte:
L20.4 × W14.8 × H4.1 mm
Koppelfout:
≤ 3,5
Schelpenmateriaal:
De legering van het magnesiumaluminium het anodiseren
Koersnauwkeurigheid:
<1>
Werktemperatuur:
-40°C tot +85°C
Accelerometerdrempel:
≤ 1 mg
Installatie:
Vier M4-schroeven
Gyroscoop koppelfout:
≤ 3,5
Accelerometernauwkeurigheid:
1mg
Schokbestendigheid:
1000 g
Toepassing:
Toepassing op zee
Gewicht:
1 gram
Outputtarief:
5Hz/15Hz/25Hz/35Hz/50Hz/100Hz kan worden ingesteld
Bandbreedte:
100 Hz
Beschrijving
IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden

IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden



Algemene beschrijving

De IMU400-STD4 is een professionele gyroscoop-IMU voor autonome navigatie-toepassingen, met een ingebouwde industriële drieassige gyroscoop en drieassige versnellingsmeter.Het product kan nog steeds gladde houdingsgegevens geven bij hoge trillingskenmerkenHet dynamische houdingsalgoritme, dat is ontwikkeld op basis van het MEMS-inertialmetingsplatform, wordt uitgevoerd op de hoeksnelheid van de gyroscoop om in realtime de dynamische hellingshoek te geven.horizontale azimuthoek, triaxiale hoekfrequentie, triaxiale versnelling en versnelling van de voorste as van het object; ook via de Z-as enkel-as integrale output en real-time feedback telling output,het voorwiel van de drager kan met een precieze hoek worden gedraaid. Dit product wordt speciaal gebruikt voor automatische rijdingsnavigatie, nauwkeurige werking en efficiëntie.Het is een essentieel onderdeel van de nieuwe generatie automatische nauwkeurige navigatie en rijdende besturing.





Belangrijkste kenmerken

★ Horizontale azimuthhoek en houdingshoek

★ Real-time uitgangshoeksnelheid

★ Lichtgewicht

★ Lange levensduur, sterke stabiliteit

★ Versnelling van de vooras

★ Alle vaste stoffen

★ Compact en licht ontwerp

★ TTL-uitgang

★ 3.3VDC-stroomtoevoer





AANVRAAG

★ AGV auto

★ Desinfectie robot

★ Precieze landbouw en autonoom rijden





Vervaardiging



IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden 0IMU400-STD4 Parameters
Triaxiale houding Azimuthhoek ±180°,Roll ±180°,Pitch ±90°
Operationeel bandbreedte > 100 Hz
Resolutie 00,01°
Niet-lineair 00,1% van FS
Giro Triaxiale gyro-bereik 250°/s
Bias instabiliteit (alleen) 4.5°/h
Hoek willekeurige wandelcoëfficiënt ((allan) 0.25°/sqrt(h)
Biasstabiliteit (gemiddelde waarde van 10s) 8.5°/h
Giro bias ((@Temp. -10°C~+65°C) ± 0,25°/s (RMS)
Accelerometer Bereik ±4g / ±8g (optioneel)
Resolutie Testomstandigheden @4g bereik 0.001g
Precisiteit 1 mg
Bias instabiliteit (alleen) 00,05 mg
Snelheid willekeurige wandelcoëfficiënt ((allan) 0.015m/s/sqrt(h)
Biasstabiliteit (gemiddelde waarde van 10s) 0.15 mg
Starttijd 500 ms
Inlaatspanning DC3.3V ((Ripple<50mVpp)
Stroom 70 mA
Werktemperatuur -40 ~ +80°C
Bergingstemperatuur -40 ~ +85°C
Vibratie 5 g tot 10 g
Gevolgen 200 g pk, 2 ms, 1⁄2 sinus
Werkgelegenheid 10 jaar
Outputpercentage 5Hz, 15Hz, 25Hz, 35Hz, 50Hz, 100Hz kan worden ingesteld
Uitgangssignaal 3.3V-TTL
MTBF ≥ 98000 uur/tijd
Schokweerstand 100 g@11 ms,3 Asrichting (half sinusvormig)
Anti-trillingen 10 gms, 10 ‰ 1000 Hz
Gewicht ≤ 5 g





IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden 1



IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden 2

IMU400-STD4 Professionele gyroscoop IMU voor navigatie-applicaties met autonoom rijden 3
