AKG392 Drie-assige Vibratiesensor
, AKG392 Industriële MEMS Vibratiesensor

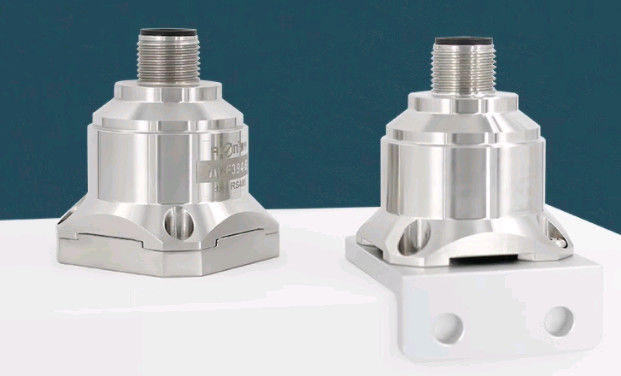

AKG392 Industriële MEMS Drie-assige Vibratiesensor met Snelheids- en Amplitude-uitgang
AKF392 MEMS digitale trillingssensor.pdf
▶Hoofdkenmerk
★ Drie assen (X, Y, Z)
★ Uitgangssignaal: RS232; RS485; TTL
★ Spanning van de voeding: 9~36V
★ Stootweerstand: 2000G
★ Werktemperatuur: -40°C ~ +85°C
★ Bergingstemperatuur: -40°C ~ +85°C
★ Grootte: L34,3 × W34,3 × H38,5 mm
★ Uitstekende afwijkingstabiliteit, goede milieuprestaties (schok, trillingen en temperatuur)
▶AANVRAAG
★ Medische apparatuur
★ Brug
★ Auto
★ wegroller
★ Crash records, vermoeidheidsbewaking en voorspelling
★ Windenergieopwekking
★ Grote machines, motoren
★ Laagfrequente trillingen en automatische monitoring
★ Bewaking van het verkeerssysteem, analyse van het wegdek en detectie van storingen op hogesnelheidstreinen
▶ Inleiding
AKG392 drieassige trillingssensor is een product dat onafhankelijk is ontwikkeld en geproduceerd,Het product heeft een digitale interface met opties als RS232/485/TTL.Er kunnen verschillende adrescodes worden ingesteld, meervoudigTrillingssensorkan in serie worden geïnstalleerd voor lange afstanden, wat handig is voor meerdere punten en gegevensanalyse.Interne FFT-verwerking kan rechtstreeks de trillingsfrequentie en -snelheid van het object enAmplitude, gemakkelijk voor gebruikers om gegevens te analyseren.
De gebruikers kan de bemonsteringsherhaling wijzigen naargelang de werkelijke frequentie van het object om de nauwkeurigheid van de frequentiemeting te verbeteren. AKG392 is een capacitieve sensor van silicium met één kristal, bestaande uit een siliciumchip die wordt verwerkt door micro-machines, een laagvermogen ASIC voor signaalaanpassing,een microprocessor voor het opslaan van compensatiewaardenDit product heeft een laag stroomverbruik, kalibratie, robuuste structuur en stabiele output.De nieuwe elektronische configuratie zorgt voor solid-state stroom voor reset en bescherming tegen overspanningDe langetermijnstabiliteit en de afwijking van de schaalfactor in het volledige schaalbereik zijn doorgaans minder dan 0,1%.laag stroomverbruik, en uitstekende afwijkingstabiliteit, waardoor een stabiele uitvoerbetrouwbaarheid wordt gewaarborgd.
▶ SPECIFICATIES
| AKG392 |
Parameters |
Eenheid |
| Bereik |
±2 |
± 4 |
±8 |
± 10 |
± 20 |
± 40 |
g |
| Biaskalibratie |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
- mg |
| Maatstafas |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
As |
| Herhaalbaarheid van aan/uit stroom |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Biastemperatuurcoëfficiënt |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (typisch) |
| Resolutie/drempel (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg (max) |
| Niet-lineariteit |
< 0.5 |
< 0.8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Bandbreedte (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Gevoeligheid van de dwarsaxis |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Verhouding van de gevoeligheid voor transversale trillingen |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Ruisdichtheid |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| Resonantiefrequentie |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Outputpercentage |
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz |
| Uitgangsinterface |
RS232/RS485/TTL |
| Protocol |
Protocol RION 68 en protocol MODBUS RTU |
| Invoer ((VDD_VSS) |
9~36 VDC |
| Bedrijfsstroomverbruik |
< 60 mA @ 12 VDC |
| Verbinding |
Industriestandaard M12-connector |
| Gewicht |
Nettogewicht van het product: 82 g, magnetische basis: 48 g, L-vormige adapterplaat 20 g |
| Grootte |
Productgrootte: 34,3*34,3*38,5 mm
Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm
L-vormige adapterplaat: 36*44*15 mm
|
▶Verbinding
|
Kleur van de draad
FUNCTIE
|
Zwarte |
WIT |
Blauw |
Bruin |
| GND |
RS232 ((RXD) /
RS485(D+)
|
RS232 ((TXD) /
RS485(D-)
|
Vcc 936V |
▶ COMMUNICATION PROTOCOL
Het product omvat 68-protocol en MODBUS RTU twee protocollen. De standaardconfiguratieparameters van het protocol zijn als volgt:
| Protocol |
RION 68 PROTOCOL |
MODBUS-RTU |
| Adrescode |
0 |
1 |
| Adres van de uitzending |
255 |
0 |
| Serial port baudrate |
9600 |
9600 |
| Pariteitsbit |
Geen pariteit |
Gelijke pariteit |
| Serial port start bit |
Een beetje |
Een beetje |
| Serial port data lengte |
8 bits |
8 bits |
| Serial port stop bit |
Een beetje |
Een beetje |
| Uitgangsmodus |
Vraag en antwoord |
Vraag en antwoord |
| Gegevensformaat |
Gegevensformaat |
Gegevensformaat |
| Gegevenscontrolemethode |
Controlesom |
CRC16 |
