Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: AKG392-485
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $235.00/Pieces
Verpakking Details: 1pcs trillingssensor in elke binnendoos, 50pcs/ctn
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, Paypal
Levering vermogen: 3000 PCS/MONTH
Naam: |
trillingssensor |
Output: |
RS485 |
Herhaalbaarheid van aan/uit stroom: |
< 2 mg |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
500Hz |
Resonantiefrequentie: |
5.5kHz |
Naam: |
trillingssensor |
Output: |
RS485 |
Herhaalbaarheid van aan/uit stroom: |
< 2 mg |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
500Hz |
Resonantiefrequentie: |
5.5kHz |

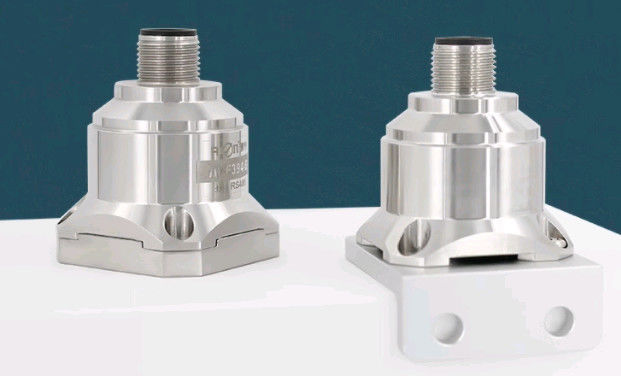

AKG392 Industrie MEMS Drieassige versnellingsmeter Sensro met snelheid en amplitude
▶Hoofdkenmerk
★ Drie assen (X, Y, Z)
★ Uitgangssignaal: RS232; RS485; TTL
★ Spanning van de voeding: 9~36V
★ Stootweerstand: 2000G
★ Werktemperatuur: -40°C ~ +85°C
★ Bergingstemperatuur: -40°C ~ +85°C
★ Grootte: L34,3 × W34,3 × H38,5 mm
★ Uitstekende afwijkingstabiliteit, goede milieuprestaties (schok, trillingen en temperatuur)
▶AANVRAAG
★ Medische apparatuur
★ Brug
★ Auto
★ wegroller
★ Crash records, vermoeidheidsbewaking en voorspelling
★ Windenergieopwekking
★ Grote machines, motoren
★ Laagfrequente trillingen en automatische monitoring
★ Bewaking van het verkeerssysteem, analyse van het wegdek en detectie van storingen op de hogesnelheidstrein
▶ Inleiding
De AKG392 triaxiale versnellingsmeter is een nieuwe versnellingsmeter die onafhankelijk is ontwikkeld en geproduceerd door Rion Technology en wordt toegepast in een breed scala aan toepassingen.Deze test omvat vele gebieden, zoals trillings- en botstests.Het product heeft een digitale interface met opties als RS232/485/TTL. Verschillende adrescodes kunnen worden ingesteld, meerdere versnellingsmeters kunnen in serie worden geïnstalleerd voor lange afstanden,die geschikt is voor meerpuntsmeting en gegevensanalyse. Interne FFT-verwerking kan rechtstreeks de vibratiefrequentie en snelheid en amplitude van het object uitvoeren, gemakkelijk voor gebruikers om gegevens te analyseren.
De gebruikers kunnen de bemonsteringsfrequentie wijzigen naargelang de werkelijke frequentie van het object om de nauwkeurigheid van de frequentiemeting te verbeteren.met een vermogen van meer dan 10 W,, een laagvermogen ASIC voor signaalaanpassing, een microprocessor voor het opslaan van compensatiewaarden en een temperatuursensor.en stabiele outputDe nieuwe elektronische configuratie zorgt voor solid-state stroom voor reset en bescherming tegen overspanning.De langetermijnstabiliteit en afwijking van de schaalfactor in het volledige schaalbereik zijn meestal kleiner dan 0Deze serie producten heeft de kenmerken van een stevige structuur, een laag stroomverbruik en een uitstekende afwijkingstabiliteit, waardoor een stabiele uitvoerbetrouwbaarheid wordt gewaarborgd.
▶ SPECIFICATIES
| AKG392 | Parameters | Eenheid | |||||
| Bereik | ±2 | ± 4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Biaskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Maatstafas | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achsen |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Biastemperatuurcoëfficiënt | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreedte (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Gevoeligheid van de dwarsaxis | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhouding van de gevoeligheid voor transversale trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Ruisdichtheid | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Outputpercentage | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Uitgangsinterface | RS232/RS485/TTL | ||||||
| Protocol | Protocol RION 68 en protocol MODBUS RTU | ||||||
| Invoer ((VDD_VSS) | 9~36 VDC | ||||||
| Bedrijfsstroomverbruik | < 60 mA @ 12 VDC | ||||||
| Verbinding | Industriestandaard M12-connector | ||||||
| Gewicht | Nettogewicht van het product: 82 g, magnetische basis: 48 g, L-vormige adapterplaat 20 g | ||||||
| Grootte |
Productgrootte: 34,3*34,3*38,5 mm Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm L-vormige adapterplaat: 36*44*15 mm |
||||||
▶Verbinding
|
Kleur van de draad FUNCTIE |
Zwart | WIT | Blauw | Bruin |
| GND |
RS232 ((RXD) / RS485(D+) |
RS232 ((TXD) / RS485(D-) |
Vcc 936V |
▶ COMMUNICATION PROTOCOL
Het product omvat 68 protocol en MODBUS RTU twee protocollen. De standaard configuratie parameters van het protocol zijn als volgt:
| Protocol | RION 68 PROTOCOL | MODBUS-RTU |
| Adrescode | 0 | 1 |
| Adres van de uitzending | 255 | 0 |
| Serial port baudrate | 9600 | 9600 |
| Pariteitsbit | Geen pariteit | Gelijke pariteit |
| Serial port start bit | Een beetje | Een beetje |
| Serial port data lengte | 8 bits | 8 bits |
| Serial port stop bit | Een beetje | Een beetje |
| Uitgangsmodus | Vraag en antwoord | Vraag en antwoord |
| Gegevensformaat | Gegevensformaat | Gegevensformaat |
| Gegevenscontrolemethode | Controlesom | CRC16 |
