Dynamische Hoge Nauwkeurigheidshellingmeter
, Hoge de Nauwkeurigheidshellingmeter van CANBUS
, De Dynamische Hellingmeter van gelijkstroom 5V
De Hellingmeter-40c-+85c Opslag van de 0,1 Graden Dynamische CANBUS Hoge Nauwkeurigheid
Hoge nauwkeurigheid 0.1° Dynamische CANBUS-inclinometer voor -40°C~+85°C opslag met TXT-gegevensformaat
▶ PRODUCT OPSCHRIFT

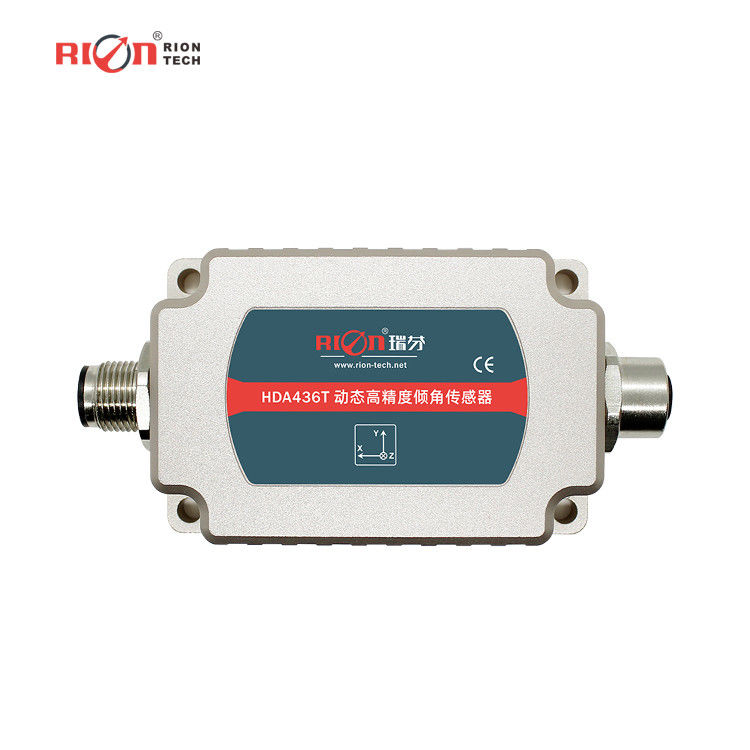

HDA436T/HDA437T Een nieuwe generatie digitale MEMS dynamische kantelsensor gelanceerd door RION
Het kan de houdingsparameters (roll, pitch en azimuth) van een bewegende drager meten, en
geschikt voor het meten van de kantelhoek onder beweging of trillingen.
De HDA436T heeft een ingebouwde hoge precisie versnelling en gyro sensor en integreert het Carman filter
Het systeem is gebaseerd op een algoritme dat de real-time bewegingsgegevens van de drager onder beweging of trillingen kan meten.
het product heeft een dubbele CAN-modus (CAN2.0A / CAN2.0B), die zeer schaalbaar is.
Dit product heeft een niet-contact meetprincipe, dat de huidige houding en
Het is eenvoudig te gebruiken en hoeft niet de relatieve veranderingen van de twee
oppervlakken.
intern geïntegreerde AD-eenheden met een hoge precisie en gyroscopische eenheden met een hoge precisie om niet-lineaire bewegingen te compenseren;
orthogonale koppeling, temperatuurverschuiving en centrifuge versnelling in realtime;
centrifuge fouten veroorzaakt door bewegingsversnelling interferentie, verbeteren product dynamische meting
nauwkeurigheid; zich aanpassen aan langdurige complexe bewegingen Werk op moeilijke plaatsen en in moeilijke omgevingen.
Het product is een dynamische en statische dual-mode meetsensor met een sterke weerstand tegen externe
Het is geschikt voor alle soorten grootschalige en sterke schokken en
Het is een ideale keuze voor industriële automatiseringscontrole en -beheer.
- Het gaat om het meten van de houding.
▶ Belangrijkste kenmerken
★ Bereik (rolhoek ± 180 °, pitchhoek ± 90 °, azimuthhoek ± 180 °)
★ Dynamische nauwkeurigheid: ± 0,1 °
★ DC 9~36V breedspanningsinvoer
★ Werken bij grote temperatuur -40~+ 85 °C
★ Resolutie 0,01 °
★ CAN2.0A/CAN2.0B-uitgang Facultatief
★ Hoge antivibratie prestaties > 2000 g
★ IP67/IP67 Beschermingsniveau
▶ PRODUCTTOEPLICATIE
★ Grindapparatuur met hoge trillingsinvloeden
★ Bewaking van spoorweglocomotieven
★ Olieboorapparatuur
★ Toepassing van schildbuizen
★ Toepassing van schildbuizen
★ Geologische apparatuur voor de controle van de helling
★ Ondergrondse boorplatform houdingsnavigatie
★ Maat van de houding van de scheepsvaart
★ Satellietcommunicatie voertuig houdingsdetectie
★ Oriëntatie meting op basis van hellingshoek
★ Verscheidene ingenieursmachines voor het meten van de helling
| HDA436T | Voorwaarde | Indeks |
| Metingsbereik | | Rol ± 180 °, helling ± 90 °, azimuth ± 180 ° (aanvankelijke waarde bij uitschakeling 0 °) |
| Maatstafas | | X-as / Y-as / Z-as |
| Resolutie | | 00,01° |
| Statische nauwkeurigheid | @25°C | ± 0,05° |
| Dynamische nauwkeurigheid | @25°C | ± 0,1° |
Giro | bereik | - | ± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) | - | 8.5°/h |
| Zero Bias Instabiliteit (alleen) | - | 4.5°/h |
| Hoek willekeurige wandelcoëfficiënt ((allan) | - | 0.25°/sqrt(h) |
Versnelling | bereik | - | ± 8 g |
| Biasstabiliteit (gemiddelde 10s) | - | 00,02 mg |
| Bias instabiliteit (alleen) | - | 00,005 mg |
| Snelheid willekeurige wandelcoëfficiënt ((allan) | - | 0.005m/s/sqrt(h) |
| Temperatuurcoëfficiënt nulpunt | -40°C tot 85°C | ± 0,01°/°C |
| Gevoeligheidstemperatuurcoëfficiënt | -40°C tot 85°C | ≤ 100 ppm/°C |
| Starttijd voor aansteken | 1S |
| Reactietijd | 0.01S |
| Uitgangssignaal | De in punt 6.2.4.1 bedoelde voorschriften gelden voor de in punt 6.2.4.2 bedoelde voertuigen. |
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 |
| MTBF | ≥ 98000 uur / uur |
| Isolatieweerstand | ≥ 100 Megohm |
| Schokweerstand | 100 g @ 11 ms, 3 axiale richting (halve sinusvormige) |
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz |
| Waterdicht niveau. | standaardconfiguratie: IP67 optioneel: IP68 of IP68 met corrosiebestendige kabel |
| Kabel | Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming |
| Gewicht | Eenvoudige aansluiting ≤ 165 g / dubbele aansluiting ≤ 180 g (zonder kabel) |
▶ ELECTRISCHE PARAMETERS
| Parameter | Voorwaarde | Min. | TYP | Maximaal | Eenheid |
| Voerspanning | standaard | 9 | 12 | 24 | 36 | V |
| Werkstroom | zonder lading | | 60mA ((12V) | | mA |
| Werktemperatuur | | -40 | | + 85 | °C |
| opslagtemperatuur | | -40 | | + 85 | °C |
