Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: Rion
Certificering: CE
Modelnummer: HDA436T-485
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $100/Pieces 1-9 Pieces
Verpakking Details: Doos
Levertijd: 7
Betalingscondities: T/T, Paypal
Levering vermogen: 5000/maand
Stroomvoorziening: |
9~36v |
dynamische nauwkeurigheid: |
0.1deg |
Resolutie: |
0.01deg |
statische nauwkeurigheid: |
0.05deg |
Versnellingswaaier: |
±8g |
Gyroscoopwaaier: |
±250°/s |
gewicht: |
165g |
Grootte: |
72x47x22.5mm |
Stroomvoorziening: |
9~36v |
dynamische nauwkeurigheid: |
0.1deg |
Resolutie: |
0.01deg |
statische nauwkeurigheid: |
0.05deg |
Versnellingswaaier: |
±8g |
Gyroscoopwaaier: |
±250°/s |
gewicht: |
165g |
Grootte: |
72x47x22.5mm |

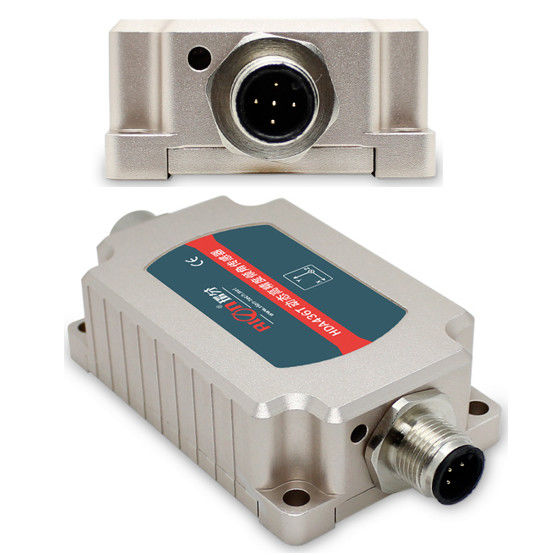

HDA436T Neigingskantmeting Drieassige dynamische inclinometer trillingen
▶ PRODUCT OPSCHRIFT
HDA436T, Een nieuwe generatie digitale MEMS dynamische kantelsensor, gelanceerd door RION Technology.met een vermogen van meer dan 10 W,.HDA436T heeft een ingebouwde hoge-precisie versnelling en gyro sensor, en integreert het Carman filter algoritme, dat de real-time bewegingsgegevens van de drager onder beweging of trilling kan meten.De signaaluitgangsmodussen zoals RS485 / RS232 / TTL zijn optioneel, en de schaalbaarheid is sterk.
Dit product maakt gebruik van een niet-contact meetprincipe, waardoor in realtime houdings- en hellingsgegevens worden weergegeven.het elimineren van de noodzaak om de relatieve veranderingen tussen twee oppervlakken te volgenDe sensor integreert hoogprecise analoge-digitale (AD) omzetting en gyroscoop-eenheden om niet-lineariteiten, orthogonale koppeling, temperatuurverschuiving,en centrifuge versnelling in realtimeDit vermindert aanzienlijk de fouten veroorzaakt door door beweging veroorzaakte centrifugale krachten, waardoor de dynamische meetnauwkeurigheid wordt verbeterd.langdurige activiteiten in uitdagende omgevingenHet is een dual-mode sensor, die zowel dynamische als statische metingen kan uitvoeren en sterk bestand is tegen externe elektromagnetische interferentie.Dit maakt het een ideale oplossing voor toepassingen op het gebied van houdingsmeting in industriële automatisering..
▶ Belangrijkste kenmerken
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Dynamische nauwkeurigheid: ± 0,1°
★ Statische nauwkeurigheid: ± 0,05°
★ RS485/232/TTL-uitgang Facultatief
★ Werkt bij grote temperaturen -40~+ 85°C
★ DC 9~6V breedspanningsinvoer
★ Resolutie 0,01°
★ IP67/IP68 Beschermingsniveau Facultatief
▶ PRODUCTTOEPLICATIE
★ Bewaking van spoorweglocomotieven
★ Boorapparatuur
★ Pijpvergroting met schildtechniek
★ Geologische apparatuur voor de controle van de helling
★ Boorplatform oriëntatie navigatie
★ Maat van de houding van de scheepsvaart
★ Metode voor het inbrengen van een buis met afscherming
★ Satellietcommunicatie voertuig houdingsdetectie
★ Oriëntatie meting op basis van hellingshoek
★ Verscheidene ingenieursmachines voor het meten van de helling
Technische gegevens
| HDA436T | Voorwaarde | INDEX | |
| Metingsbereik | - |
Rol ±180°, kanteling ±90°, azimuth ±180° |
|
| Maatstafas | - | X-as / Y-as / Z-as | |
| Resolutie | - | 00,01° | |
| Statische nauwkeurigheid | @25°C | ± 0,05° | |
| Dynamische nauwkeurigheid ((RMS)) | @25°C | ± 0,1° | |
| Giro | bereik | - | ± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) | - | 8.5°/h | |
| Zero Bias Instabiliteit (alleen) | - | 4.5°/h | |
| Hoek willekeurige wandelcoëfficiënt ((allan) | - | 0.25°/sqrt(h) | |
| Versnelling | bereik | - | ± 8 g |
| Biasstabiliteit (gemiddelde 10s) | - | 00,02 mg | |
| Bias instabiliteit (alleen) | - | 00,005 mg | |
| Snelheid willekeurige wandelcoëfficiënt ((allan) | - | 0.005m/s/sqrt(h) | |
| Temperatuurcoëfficiënt nulpunt | -40°C tot 85°C | ± 0,01°/°C | |
| Gevoeligheidstemperatuurcoëfficiënt | -40°C tot 85°C | ≤ 100 ppm/°C | |
| Starttijd voor aansteken | 1S | ||
| Reactietijd | 0.01S | ||
| Uitgangssignaal | RS485/RS232/TTL | ||
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 | ||
| MTBF | ≥ 98000 uur / uur | ||
| Isolatieweerstand | ≥ 100 Megohm | ||
| Schokweerstand | 100 g @ 11 ms,3 axiale richting (halve sinusvormige) | ||
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | ||
| Waterdicht niveau | IP67 | ||
| Kabel | Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming | ||
| Gewicht | ≤ 165 g (exclusief kabels) | ||
Elektrische parameters
| Parameter | Voorwaarde | Min. | TYP | Maximaal | Eenheid | |
| Voerspanning | standaard | 9 | 12 | 24 | 36 | V |
| Werkstroom | zonder lading | 60mA ((12V) | mA | |||
| Werktemperatuur | -40 | + 85 | °C | |||
| opslagtemperatuur | -40 | + 85 | °C | |||
METHODE VAN INSTALLATIE
▶ MECHANISCHE PARAMETERS
○ Connector: M12 luchtvaartplug 5P connector
○ Beschermingsniveau: IP67
○ Schelpmateriaal: geglazuurde aluminiumlegering
○ Installatie: Vier M4-schroeven
