Vibratie-sensor voor bruggezondheidsbewaking op 3 assen

Name: Vibratie-sensor voor bruggezondheidsbewaking op 3 assen
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: Akf398-10
Price: 235.00 USD
Availability: InStock

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: RION

Certificering: CE, ISO

Modelnummer: Akf398-10

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: $235.00/Pieces

Verpakking Details: 1pcs trillingssensor in elke binnendoos, 50pcs/ctn

Levertijd: 7 dagen voor steekproeven

Betalingscondities: T/T, Paypal

Levering vermogen: 3000 PCs/maand

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                      Vibratiesensor van de bruggezondheidsmonitor, Vibratiesensor voor 3 assen


Naam:	trillingssensor	Uitvoer:	4 ~ 20 mA
Herhaalbaarheid van aan/uit stroom:	< 2 mg	Niet-lineariteit:	<0>
Bandbreedte (3DB):	500 Hz	Ruisdichtheid:	21 μg/√Hz

Naam:	trillingssensor
Uitvoer:	4 ~ 20 mA
Herhaalbaarheid van aan/uit stroom:	< 2 mg
Niet-lineariteit:	<0>
Bandbreedte (3DB):	500 Hz
Ruisdichtheid:	21 μg/√Hz

Beschrijving

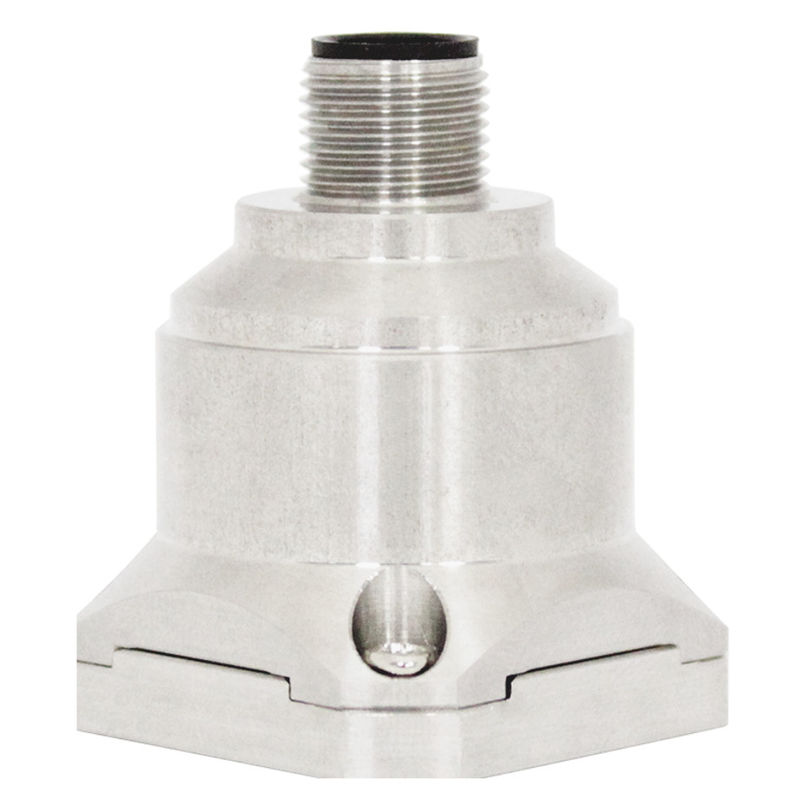

Vibratie-sensor voor bruggezondheidsbewaking op 3 assen

3-assige vibratie-accelerometer voor bruggezondheidsmonitoring

▶ PRODUCTKENMERKEN

★ drie assen (X,Y,Z)

★ uitgangsspanning: 4-20mA

★ voeding: 9-36V

★ anti-impact: 2000G

★ werktemperatuur: -40°C ~ +85°C

★ opslagtemperatuur: -40°C ~ +85°C

★ afmetingen: L34.3×B34.3×H38.5mm

★ gewicht: 73.5g

★ uitstekende biasstabiliteit

★ Goede omgevingsprestaties (impact, trillingen en temperatuur)

▶ TOEPASSING

★ Crashregistratie, vermoeiingsmonitoring en -voorspelling

★ Windenergieopwekking

★ Verkeerssysteemmonitoring, funderingsanalyse en detectie van hogesnelheidstreinfouten

★ Grote machines, motoren

★ Laagfrequente trillingen en automatische monitoring

★ Medische apparatuur

★ Brug

★ Voertuig

★ Wals

De AKF398 triaxiale VIBRATIESENSOR is een spanningsuitgangstype VIBRATIESENSOR die onafhankelijk is ontwikkeld en geproduceerd, en die op veel gebieden kan worden gebruikt, zoals trillingstests en impacttests. Het product maakt gebruik van een analoge spanningsuitgang. De AKF398 is een capacitieve sensor van siliciumkristal, die bestaat uit een siliciumchip die is verwerkt met micromachines, een ASIC met laag vermogen voor signalaanpassing, een microprocessor voor het opslaan van compensatiewaarden en een temperatuursensor. Dit product heeft een laag stroomverbruik, is gekalibreerd, heeft een stevige structuur en een stabiele output. De nieuwe elektronische configuratie biedt solid-state stroom voor reset en uitgebreide bescherming tegen overspanning. De producten hebben de kenmerken van een stevige structuur, een laag stroomverbruik, uitstekende afwijkingsstabiliteit, enz., om de betrouwbaarheid van de productoutput te garanderen.

Specificaties

AKF398	PARAMETER						EENHEID
Bereik	±2	±4	±8	±10	±20	±40	g
Afwijkingskalibratie	<1	<1	<1	<1	<1	<1	mg
Meetas	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	as
Herhaalbaarheid bij aan/uit zetten	<2	<2	<2	<2	<2	<2	mg(max)
Gevoeligheid (± 10%)	4	2	1	0.8	0.4	0.2	mA/g
Afwijkings-temp. coëfficiënt	0.01	0.01	0.01	0.05	0.05	0.05	%/℃
Resolutie/Drempelwaarde (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(max)
Niet-lineariteit	<0.5	<0.5	<0.8	<1	<1	<1	% FS(max)
Frequentierespons	500	500	500	500	500	500	Hz
Bandbreedte (3dB)	1000	1000	1000	1000	1000	1000	Hz
Kruisassensitiviteit	1	1	1	2	2	2	%
Verhouding laterale trillingsgevoeligheid	1	1	2	5	5	5	%
Resonantiefrequentie	2.4	2.4	2.4	5.5	5.5	5.5	kHz
ruisdichtheid	21	21	21	86.6	86.6	86.6	μg/√Hz
0g output 12mA	<0.005	<0.005	<0.005	<0.003	<0.003	<0.003	mA
Uitgangsstroom	4~20mA
Betrouwbaarheid	MIL-HDBK-217, klasse twee
Schokbestendigheid	100g@11ms, 3 assen (halve sinusgolf)
Hersteltijd	<1ms (1000g, 1/2 sinus 1ms, schok op de i-as)
Trillingen	20g Rms, 20~2000Hz (willekeurig geluid, o, p, i per as gedurende 30 minuten)
Ingang (VDD_VSS)	9~36 VDC
Stroomverbruik tijdens bedrijf	<60mA @ 12 VDC
Connector	Industriële standaard M12 connector
Beschermingsgraad	IP67
Gewicht	Netto productgewicht: 82g, magnetische voet: 48g, L-vormige adapterplaat 20g
Afmetingen	Productafmetingen: 34.334.338.5mm Afmetingen magnetische adsorptievoet: 34.2334.236mm Afmetingen L-vormige adapterplaat: 364415mm

▶ VERBINDING

Kleur Functie

ZWART

WIT

BLAUW

BRUIN

OLIJFGroen

Voeding GND

X-as stroomsignaal

Y-as stroomsignaal

Vcc 9～36V

Voedingspositieve pool

Z-as stroomsignaal

Vibratie-sensor voor bruggezondheidsbewaking op 3 assen
