Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: Akf398-10
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $235.00/Pieces
Verpakking Details: 1pcs trillingssensor in elke binnendoos, 50pcs/ctn
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, Paypal
Levering vermogen: 3000 PCs/maand
Naam: |
trillingssensor |
Output: |
4 tot en met 20 mA |
Herhaalbaarheid van aan/uit stroom: |
< 2 mg |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
500Hz |
Lawaaidichtheid: |
21 μg/√Hz |
Naam: |
trillingssensor |
Output: |
4 tot en met 20 mA |
Herhaalbaarheid van aan/uit stroom: |
< 2 mg |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
500Hz |
Lawaaidichtheid: |
21 μg/√Hz |

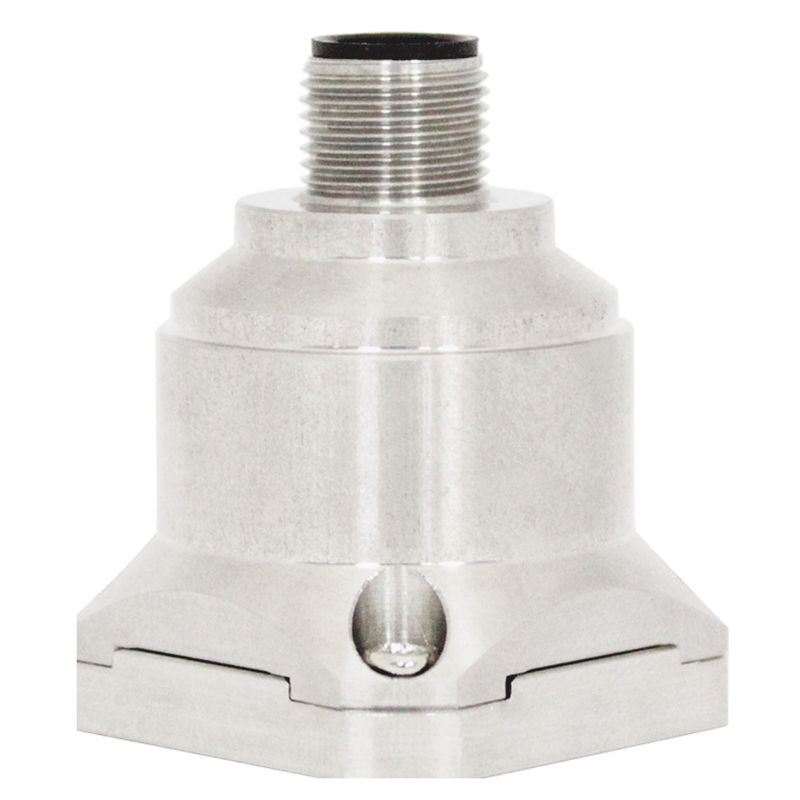

Vibratorische versnellingsmeter voor bruggezondheidsmonitor
▶ PRODUCTEN
★ drie assen (X,Y,Z)
★ uitgangsspanning: 4-20mA
★ stroomvoorziening:9-36V
★ anti-inslag: 2000G
★ werktemperatuur: -40°C ~ +85°C
★ opslagtemperatuur: -40°C ~ +85°C
★ maat: L34,3 × W34,3 × H38,5 mm
★ gewicht: 73,5 g
★ uitstekende biasstabiliteit
★ Goede milieuprestaties (inslag, trillingen en temperatuur)
▶ APPLICATIE
★ Crash record, vermoeidheid monitoring en voorspelling
★ Windenergieopwekking
★ Bewaking van het verkeerssysteem, analyse van het wegdek en detectie van storingen op de hogesnelheidstrein
★ Grote machines, motoren
★ Laagfrequente trillingen en automatische monitoring
★ Medische apparatuur
★ Brug
★ Voertuig
★ wegroller
De AKF398 triaxiale versnellingsmeter is een versnellingsmeter van het spanningsuitgangstype die onafhankelijk is ontwikkeld en geproduceerd door RION Technology,die kan worden gebruikt op vele gebieden, zoals trillingsonderzoek en slagonderzoekHet product heeft een analoge spanningsuitgang, verschillende adrescodes kunnen worden ingesteld en meerdere sensoren zijn in serie verbonden voor een lange afstand.die geschikt is voor meerdere meetpunten en gegevensanalyse. AKF398 is een capacitieve sensor van enkel kristal silicium, die bestaat uit een siliciumchip verwerkt door micro-machines, een laagvermogen ASIC voor signaalaanpassing,een microprocessor voor het opslaan van compensatiewaardenDit product heeft een laag stroomverbruik, een gekalibreerde, stevige structuur en een stabiele output.De nieuwe elektronische configuratie biedt solid-state stroom voor reset en uitgebreide bescherming tegen overspanningDe producten hebben de kenmerken van een stevige structuur, een laag stroomverbruik, een uitstekende afwijkingstabiliteit, enz., om de betrouwbaarheid van de produktie te waarborgen.
Specificaties
| AKF398 | Parameter | Eenheid | |||||
| Bereik | ±2 | ± 4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Afwijkingskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Meting van de as | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achsen |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Gevoeligheid (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| Temperatuurcoëfficiënt van afwijking | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Frequentie-respons | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Bandbreedte (3Db) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Gevoeligheid van de dwarsachsen | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Gevoeligheid voor zijdelingse trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| geluidsdichtheid | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g uitgang 12mA | < 0.005 | < 0.005 | < 0.005 | < 0.003 | < 0.003 | < 0.003 | mA |
| Uitgangsstroom | 4 tot en met 20 mA | ||||||
| Betrouwbaarheid | MIL-HDBK-217, klasse twee. | ||||||
| Schokbestendigheid | 100 g@11 ms,3 Asrichting (half sinusvormig) | ||||||
| Hersteltijd | < 1ms ((1000g, 1/2 sin 1ms, Schok Actie op de i-as) | ||||||
| Vibratie | 20 g Rms, 20~2000 Hz (Willekeurig geluid, o,p,i per as voor actie 30 minuten) | ||||||
| Invoer ((VDD_VSS) | 9~36 VDC | ||||||
| Bestaand verbruik | < 60 mA @ 12 VDC | ||||||
| Verbinding | Industriële standaard M12-connector | ||||||
| Beschermingsgraad | IP67 | ||||||
| Gewicht | Nettogewicht van het product: 82 g, magnetische basis: 48 g, L-vormige adapterplaat 20 g | ||||||
| Afmeting |
Productgrootte: 34,3*34,3*38,5 mm Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm L-vormige adapterplaat: 36*44*15 mm |
||||||
▶Verbinding
| Kleurfunctie | Zwart | WIT | Blauw | Bruin | OLIVINE |
| Vermogen GND | X-asstroomsignaal | Stroomsignaal op de Y-as |
Vcc 936V Positieve pool van de stroomvoorziening |
Z-asstroomsignaal |
