De Hoeksensor 9 As Mems Rate Gyro van de gyroscooprubriek
Eigenschap
★ Horizontale azimut en houdingshoekoutput
★ Hoekige tariefoutput in real time
★ Stabiliteit met lange levensuur en sterke
★ Voorwaartse asversnelling
★ Compact en lichtgewichtontwerp
★ Al in vaste toestand
De voeding van ★ DC9~36V
★ Lichtgewicht
Toepassing
★ De geautomatiseerde landbouw van de landbouwmachines★ Precisie
★ Combinatiemaaimachines ★ de Landbouwmachine
PRODUCTOMSCHRIJVING

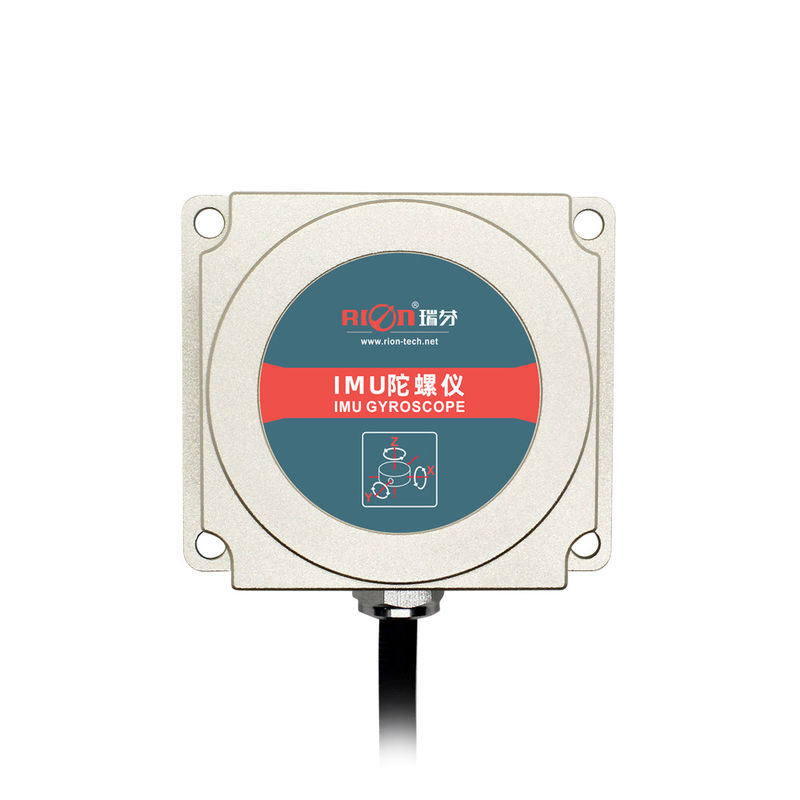

TL725D is een gyroscoop IMU gespecialiseerd in navigatie voor het landbouwvoertuig automatische drijven. Met ingebouwde industrieel-rang three-axis gyroscoop en three-axis versnellingsmeter, kan TL725D nog gegevens van de output de vlotte houding onder de hoge trillingsarbeidsvoorwaarde. Ontwikkeld gebaseerd op MEMS traagheidsmetingsplatform en dynamisch houdingsalgoritme van het hoekige tarief van de gyroscoop, het hoek van de output de dynamische neiging, horizontale azimuthoek, three-axis hoekig tarief, three-axis versnelling en de voorwaartse asgegevens van de lichaamsversnelling in realtime. het kan ook tellende output in realtime door de z-As enig-as integrale output terugkoppelen, die de voor nauwkeurig gedraaide wielen van het voertuig toestaan. TL725D wordt speciaal toegepast voor automatische landbouwmachines strevend aan nauwkeurig en efficiënte exploitatie. Het is een onontbeerlijke component van nieuwe generatie landbouwmachines.
SPECIFICATIES
| TL725D | PARAMETERS | |
| Three-axis houding | Azimut ±180°, Broodje angle±180°, Hoogte angle±90 | |
| Bandbreedte | >100Hz | |
| Resolutie | 0.01° | |
| Niet-lineair | 0,1% van FS | |
| Three-axis gyroscoop | Gyroscoopwaaier | 250°/s |
| Bias instabiliteit mg (Allan) | 4.5°/h | |
| Coëfficiënt m/s/sqrt van de hoek de willekeurige gang (h) (Allan) | 0.25°/sqrt (h) | |
| Bias stabiliteit mg (10s-gemiddelde) | 8.5°/h | |
| Three-axis versnelling | Waaier | ±4g |
| Resolutie | 0.001g | |
| Nauwkeurigheid | 1mg | |
| Bias instability°/h (Allan) | 0.05mg | |
| Coëfficiënt m/s/sqrt van de snelheids de willekeurige gang (h) (Allan) | 0.015m/s/sqrt (h) | |
| Bias stability°/h (10s-gemiddelde) | 0.15mg | |
| Starttijd | 500ms | |
| Inputvoltage | +9~36V | |
| Huidig | 35mA (12V) | |
| Het werk temperaturen. | -40 ~ +80℃ | |
| Opslagtemperaturen. | -40 ~ +85℃ | |
| Trilling | 5g~10g | |
| Schok | 200g pk, 2ms, sinus ½ | |
| Beroepsleven | 10 jaar | |
| Outputfrequentie | 5Hz/15Hz/25Hz/35Hz/50Hz/100Hz/200Hz Settable | |
| Outputsignaal | RS232/(Facultatieve) RS485/ | |
| MTBF | ≥50000 uren/tijden | |
| Isolatieweerstand | ≥100MΩ | |
| Schokbestendig | 100g@11ms, Asrichting 3 (Halve Sinusoid) | |
| Anti-vibration | 10grms, 10~1000Hz | |
| Beschermingsrang | IP67 | |
| Kabel | De draad van het de speldschild van Standard 1 m 4 | |
| Gewicht | ≤160g (met inbegrip van 1 meterkabel) | |
