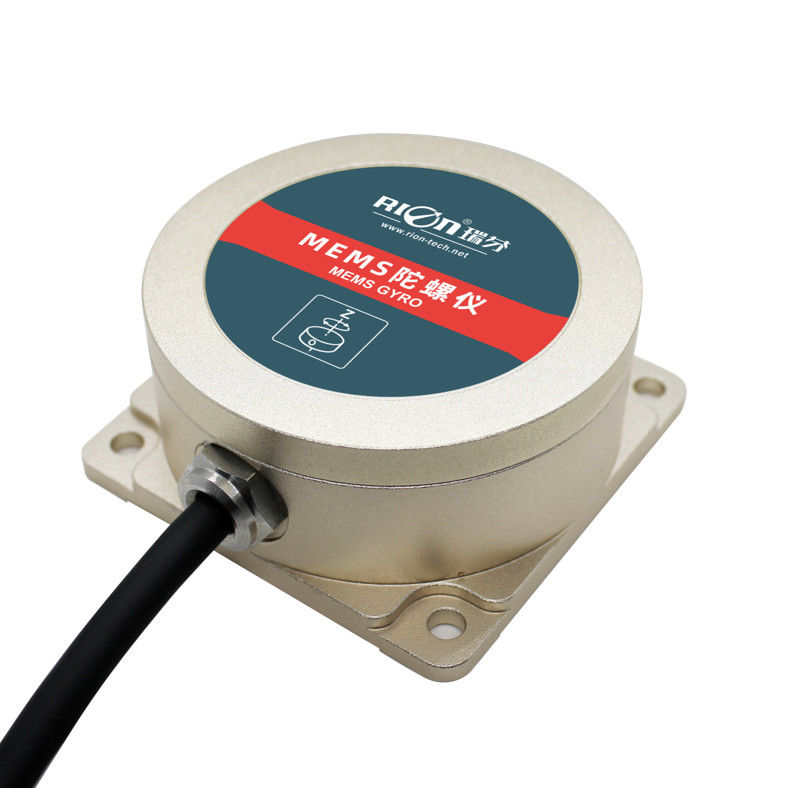

TG632D 60mA Drie Sensor 3 van de Asgyroscoop de Gyroscoopmagnetometer van de Asversnellingsmeter

TG632D 60mA Drieassige Gyrosensor 3assige versnellingsmeter Gyroscoop Magnetometer

▶Belangrijkste kenmerken

★ Hoge driftstabiliteit

★ Geruisloos

★ Lichtgewicht

★ Lange levensduur, sterke stabiliteit

★ Kosteneffectief

★ Uitstekende trillingsprestaties

★ Alle vaste stoffen

★ Compact en licht ontwerp

★ RS232/RS485/SPI-uitgang optioneel

★ Breed temperatuurbereik -40 °C tot + 85 °C

★ stroomvoorziening DC+9V36V

★ Temperatuurverschuiving < ± 0,1°/sec/°C

▶AANVRAAG

★ Navigatie

★ Auto-navigatie
★ Platformstabiliteit

★ Autoverzekeringssysteem
★ Industriële controle

★ Robot

★ 3D virtuele realiteit

★ Apparatuur

★ GPS-combinatie

★ Camera stabiliteit
★ Satellietantenne-apparatuur op Turk

★ Elektronische foutcompensatie van de naald van schepen op de neigingsapparatuur (hoekfrequentie)

▶Algemene beschrijving

TG632D is een gyroscoop (hoekfrequentiesensor) gebaseerd op het micro-mechanische principe, een miniatuur traagheidsapparaat voor het meten van de hoeksnelheid van een bewegend object.Productinterne met de silicium ultrafijne precisie ring sensing technologie zodat het een hoge prestatie heeft, waterdicht, antivibratie, lichtgewicht, anti-elektromagnetische interferentie kenmerken enz. Ononderbroken de machine met zelftest technologie, the filtering algorithm and the first time in the country by eliminating resonance technology to solve the influence on data because of the surrounding noise or vibration interference source to the ordinary gyroscope. TG632D een andere internationale temperatuursensorcompensatietechnologie toevoegen om de problemen van de impact van temperatuurverschuiving op te lossen, met overtemperatuurstabiliteit en lange levensduur, enz.om de binnenlandse vergelijkbare producten te realiseren technologie-leading technologie.

Producten met een hoge kostenefficiëntie, klein volume, wordt nu veel gebruikt in de automobielindustrie, scheepvaart, bewegende objecten, positiecontrole & houdingcontrole,en andere toepassingen waarvoor nauwkeurige hoekmetingen nodig zijn.!

Gedetailleerde gegevens

TG632D	Parameter
Meetbereik	±50°/s	± 150°/s	± 300°/s
Meetaxel	X,Y,Z (optioneel)
Bandbreedte	> 100 Hz	> 100 Hz	> 100 Hz
Resolutie	00,05°/s	0.1°/s	0.2°/s
Niet-lineair	00,06% van FS	00,1% van FS	0.15% van FS
Temperatuurverschuiving	< ± 0,1°/sec,/°C	< ±2°/sec	< ± 3°/sec
Starttijd	< 1 s
Inlaatspanning	+9~36V
Stroom	60 mA
Werktemperatuur	-40°C tot +85°C
Bergingstemperatuur	-40°C tot +85°C
Tijddrift	8°/h
Schok	5 g tot 10 g
Gevolgen	200 g pk, 2 ms, 1⁄2 sinus
Werkgelegenheid	11 jaar
Outputpercentage	5Hz, 15Hz, 35Hz, 50Hz kan worden ingesteld
Uitgangssignaal	RS232/RS485/TTL
MTBF	≥ 50000 uur/tijd
Isolatieweerstand	≥ 100M
Schokbestendig	100 g@11 ms,3 Asrichting (half sinusvormig)
Anti-vibratie	10 gms, 10 ‰ 1000 Hz
Beschermingsklasse	IP67
Verbinding	4 pinnen met 1M-kabel
Gewicht	152 g ((standaardkabel)







Afmeting







 Let op.

1.De hoeksensor moet in de middelste positie van het gemeten voorwerp worden gemonteerd om de invloed van de lineaire versnelling op de meetnauwkeurigheid te verminderen.Zie onderstaande diagram als ref..

2De installatie van het instrument dient parallel aan het oppervlak van het gemeten voorwerp te worden gehouden en de invloed van de dynamica en versnelling op de hoekmeter te verminderen.Onjuiste installatie leidt tot meetfouten, met bijzondere aandacht voor "oppervlak" en "lijn"

1) Het bevestigingsoppervlak van het meetinstrument moet dicht, glad en stabiel zijn met het meetoppervlak.de hoekfout van de hoekmeting kan gemakkelijk worden veroorzaaktZie figuur AB.

2) De as van het apparaat moet parallel zijn aan de meetas en de twee assen moeten zoveel mogelijk niet in een hoek zijn opgenomen, zie figuur Pic.CD



3. Schudt niet hevig tijdens het gebruik van het product, vermijd heftige trillingen, weg van de trillingsbron (als u dat niet kunt voorkomen, installeer dan de schokdemper),om de meetnauwkeurigheid van het product niet te beïnvloeden;

4. Probeer een scherpe versnelling, stilstand, scherpe draaihoek snelheid van meer dan 300 DEG / s beweging tijdens het gebruik te vermijden, zodat de meetnauwkeurigheid van de producten niet worden beïnvloed.
