Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: AKM390
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $235.00/Pieces
Verpakking Details: 1pcs trillingssensor in elke binnendoos, 50pcs/ctn
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, PAYPAL
Levering vermogen: 3000 PCs/maand
Naam: |
trillingssensor |
Output: |
0~5V |
Afwijkingskaliberbepaling: |
<1mg> |
Gevoeligheid (± 10%): |
1250 mv/g |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
1000 Hz |
Naam: |
trillingssensor |
Output: |
0~5V |
Afwijkingskaliberbepaling: |
<1mg> |
Gevoeligheid (± 10%): |
1250 mv/g |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
1000 Hz |

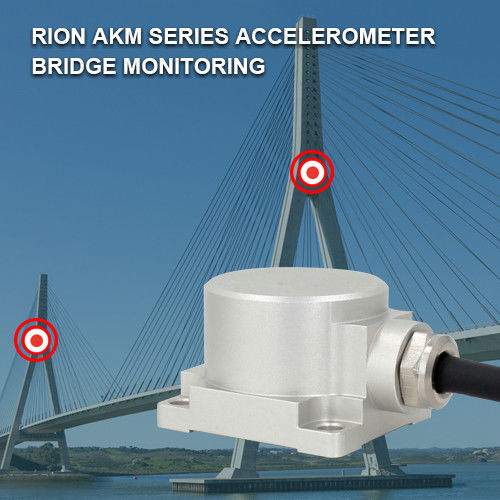

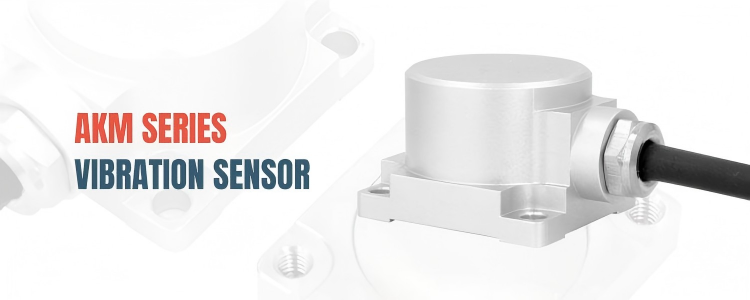

versnellingsdetectiesensor voor brug, trillingstestsensor in drie richtingen
▶GEBRUIKFUNCTIES
★ Drie-as (X, Y, Z)
★ Uitgangsspanning: 0 ~ 5V
★ Spanning van de voeding: 9~36V
★ Schokbestendigheid: 2000G
★ Werktemperatuur: -40 ° C ~ + 85 ° C
★ Bergingstemperatuur: -40 ° C ~ + 85 ° C
★ Uitstekende afwijkingstabiliteit, goede milieuprestaties (schok, trillingen en temperatuur)
▶GEBRUIK VAN HET PRODUCT
★ Brug
★ Auto
★ Roller
★ Windenergie
★ Medische apparatuur
★ Grote machines en motoren
★ Laagfrequente trillingen en automatische monitoring
★ Registratie van ongelukken, monitoring en voorspelling van vermoeidheid
★ Bewaking van het verkeerssysteem, analyse van ondergronden en detectie van storingen op hogesnelheidstreinen
Specificatie
| AKM390 | Parameter | Eenheid | |||||
| Metingsbereik | ±2 | ± 4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Afwijkingskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Maatstafas | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achsen |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Gevoeligheid (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Temperatuurcoëfficiënt van afwijking | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Reactiefrequentie | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Bandbreedte (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Gevoeligheid van de dwarsachsen | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Gevoeligheid voor laterale trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Ruisdichtheid | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G Uitgang 2,5 V | < 0.01 | < 0.01 | < 0.01 | < 0.008 | < 0.008 | < 0.008 | mV |
| Uitgangsspanning | 0 tot en met 5 V | ||||||
| Betrouwbaarheid | MIL-HDBK-217, klasse II | ||||||
| Schokweerstand | 100 g @ 11 ms, triaxiaal (halve sinusgolf) | ||||||
| Hersteltijd | < 1 ms (1000 g, 1/2 sin 1 ms, impact op de i-as) | ||||||
| Vibratie | 20 g RMS, 20-2000 Hz (willekeurig geluid, o, p, I 30 min per as) | ||||||
| Invoer (VDD _ VSS) | 9-36 VDC | ||||||
| Bedrijfsstroomverbruik | < 60 mA @ 12 VDC | ||||||
| Bescherming | IP67 | ||||||
| Materiaal | aluminium voor de lucht- en ruimtevaart | ||||||
| Gewicht | Nettogewicht van het product: ≤116 g, magnetische basis: ≤50 g | ||||||
| Grootte |
Productgrootte: L36 × W32 × H24mm Grootte van de basisplaat voor magnetische adsorptie: L36 × W32 × H7mm |
||||||
▶Verbinding
| FUNCTIE van de draadkleur | Rood | Zwart | WIT | Groen | GRIJ |
|
DC9 ‧ 36V Positieve pool van de voedingsbron |
GND | X-asspanningssignaal | Spanningssignaal op de Y-as | Z-asspanningssignaal |
Grootte
