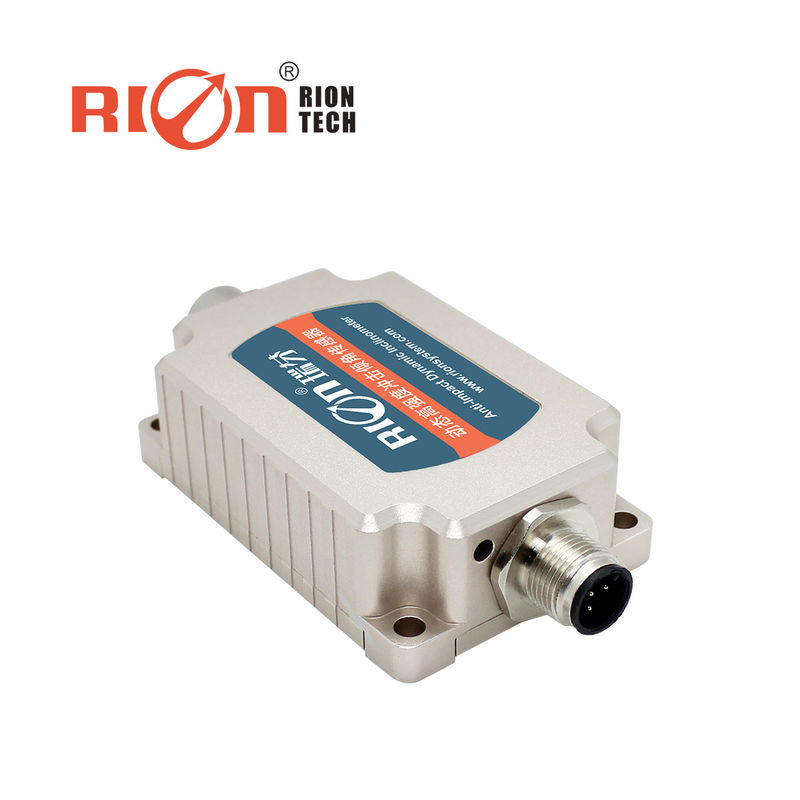

Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: HDA436T-CAN2.0A
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $141.00/Pieces
Verpakking Details: kartons
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, Paypal
Levering vermogen: 5000/month
Gebruik: |
Hoeksensor van de kraan |
Theorie: |
dynamische hoekmeter |
Output: |
CAN2.0A |
Spanning - Voeding: |
9~36v |
Uitvoertype: |
De in punt 6.2.4.1 bedoelde voorschriften gelden voor de volgende categorieën voertuigen: |
Operating Temperature: |
-40C° ~ +85C ° |
protection class: |
IP67 |
High Resolution: |
0.01° |
Highly anti-vibration performance: |
>2000g |
Zero temperature coefficient: |
±0.01 °/℃ |
Sensitivity temperature coefficient: |
≤100ppm/℃ |
Response time: |
0.01s |
static accuracy: |
± 0.05° |
Gebruik: |
Hoeksensor van de kraan |
Theorie: |
dynamische hoekmeter |
Output: |
CAN2.0A |
Spanning - Voeding: |
9~36v |
Uitvoertype: |
De in punt 6.2.4.1 bedoelde voorschriften gelden voor de volgende categorieën voertuigen: |
Operating Temperature: |
-40C° ~ +85C ° |
protection class: |
IP67 |
High Resolution: |
0.01° |
Highly anti-vibration performance: |
>2000g |
Zero temperature coefficient: |
±0.01 °/℃ |
Sensitivity temperature coefficient: |
≤100ppm/℃ |
Response time: |
0.01s |
static accuracy: |
± 0.05° |
sensor voor de hoekregeling van de kraan
▶Elektrische aansluitingen
RS485 DEFINITIE van de bedrading
| PIN-FUNCTIE | 1 PIN ((BROWN) | 2 PIN ((WIT) | 3 PIN (blauw) | 4 PIN ((ZWART) | 5 PIN ((GRAY) |
|
9 ~ 36 V Positieve stroomvoorziening |
485 D+ | 485 D- |
GND Power negatief |
PE |
RS232/TTLWIRING Definitie
| PIN-FUNCTIE | 1 PIN ((BROWN) | 2 PIN ((WIT) | 3 PIN (blauw) | 4 PIN ((ZWART) | 5 PIN ((GRAY) |
|
9 ~ 36 V Positieve stroomvoorziening |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
GND Power negatief |
PE |
| HDA436T | Voorwaarde | INDEX |
| Metingsbereik | Rol ±180°, helling ±90°, azimuth ±180° (aanvankelijke waarde bij uitstroom is 0°) | |
| Maatstafas | X-as / Y-as / Z-as | |
| Resolutie | 00,01° | |
| Statische nauwkeurigheid | @25°C | ± 0,05° |
| Dynamische nauwkeurigheid | @25°C | ± 0,1° |
| Bias instabiliteit (Allan) | 8°/h | |
| Temperatuurcoëfficiënt nulpunt | -40°C tot 85°C | ± 0,01°/°C |
| Gevoeligheidstemperatuurcoëfficiënt | -40°C tot 85°C | ≤ 100 ppm/°C |
| Starttijd voor aansteken | 1S | |
| Reactietijd | 0.01S | |
| Uitgangssignaal | RS485/RS232/TTL | |
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 | |
| MTBF | ≥ 50000 uur / uur | |
| Isolatieweerstand | ≥ 100 Megohm | |
| Schokweerstand | 100 g @ 11 ms,3 axiale richting (halve sinusvormige) | |
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | |
| Waterdicht niveau | IP67 | |
| Kabel | Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming | |
| Gewicht | ≤ 165 g (exclusief kabels) | |
▶ Belangrijkste kenmerken
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Dynamische nauwkeurigheid: ± 0,1°
★ DC 9~6V breedspanningsinvoer
★ Werkt bij grote temperaturen -40~+ 85°C
★ Resolutie 0,01°
★ Beschermingsniveau IP67
★ Hoge antivibratie prestaties> 2000 g
★ Grootte: L72×W47×H22,5 mm
▶Elektrische parameters
| Parameter | Voorwaarde | Min. | TYP | Maximaal | Eenheid |
| Voerspanning | standaard | 9 | 12,24 | 36 | V |
| Werkstroom | zonder lading | 60mA ((12V) | mA | ||
| Werktemperatuur | -40 | + 85 | °C | ||
| opslagtemperatuur | -40 | + 85 | °C |
Grootte van het product
