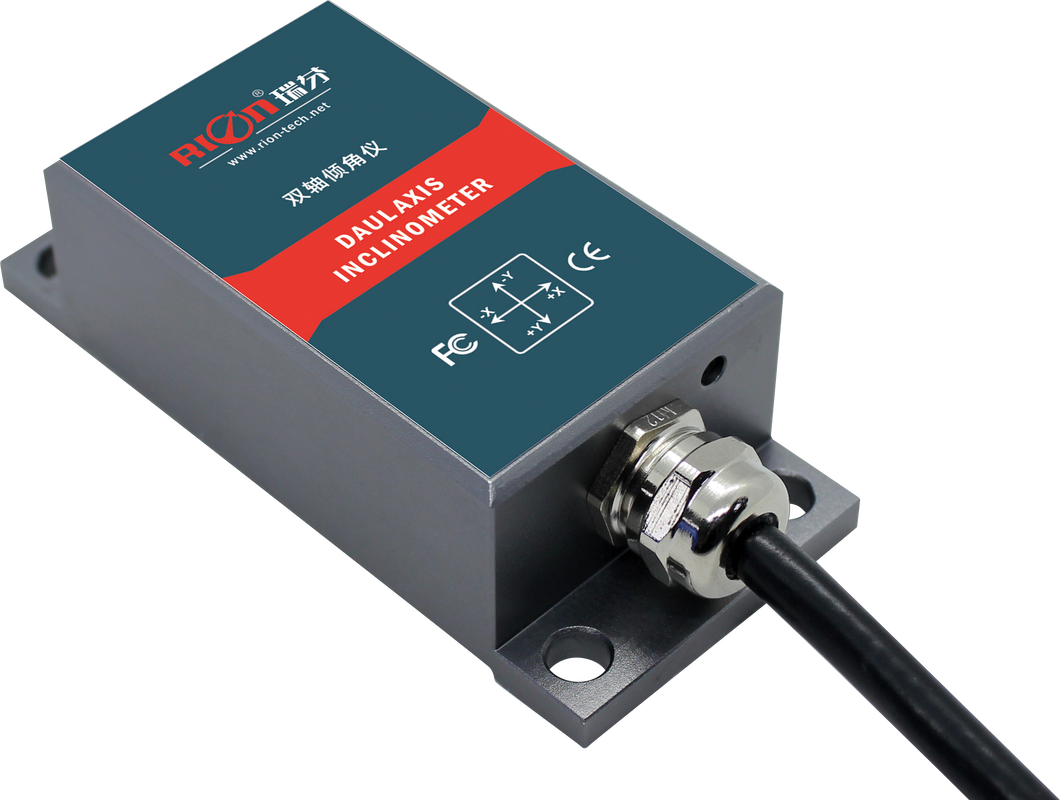

SCA118T SCA128T STROOMTYPE INCLINOMETER.pdf
▶ TOEPASSING
- Nivellering van bouwmachines
- Hellingsbewaking van geologische apparatuur
- Veiligheidsbescherming van hooggelegen platforms
- Ondergrondse boorinstallatie houdingsnavigatie
- Toepassing van schildpijpverankering
- Richtingmeting op basis van helling
- Apparatuurniveaucontrole
- Mijnbouwmachines en olieboorapparatuur
- Bewaking van bruggen en Dadian
▶ WERKINGSBEGINSEL
Gebruik een geïmporteerde kernbesturingseenheid en pas het principe van de capacitieve micro-pendel toe. Met behulp van het principe van de zwaartekracht van de aarde, wanneer de kantelunit kantelt, zal de zwaartekracht van de aarde een zwaartekrachtcomponent op de corresponderende pendel produceren, en de corresponderende elektrische capaciteit zal veranderen. Door de elektrische capaciteit te versterken en te filteren, wordt de hellingshoek verkregen na conversie.
▶ BELANGRIJKSTE KENMERK
- Enkele/dubbele as hellingsmeter
- Meetbereik: ±1~±180° optioneel
- Nauwkeurigheid: 0,03°
- Brede spanningsingang: 9~36V
- Uitgangsstroom 4~20mA
- Brede temperatuurwerking: -40~+85℃
- IP67 beschermingsklasse
- Zeer trillingsbestendig >2000g
- Resolutie: 0,01°
- Afmetingen: L94×B40×H26mm
▶ PARAMETERS
| SCA118/SCA128T |
CONDITIE |
PARAMETER |
|
EENHEID |
| Meetbereik |
|
±10 |
±30 |
±60 |
±90 |
±180 |
° |
| Meetas |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
As |
| Nuluitgang |
0° uitgang |
12 |
12 |
12 |
12 |
12 |
mA |
| Resolutie |
|
0,01 |
0,01 |
0,02 |
0,03 |
0,05 |
° |
| Meetnauwkeurigheid |
@25℃ |
0,03 |
0,05 |
0,06 |
0,08 |
0,1 |
° |
| Lange termijn stabiliteit |
|
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
° |
| Nul temperatuurcoëfficiënt |
-40～85℃ |
±0,006 |
±0,006 |
±0,006 |
±0,006 |
±0,006 |
°/℃ |
| Gevoeligheidstemperatuurcoëfficiënt |
-40～85℃ |
≤100 |
≤100 |
≤100 |
≤100 |
≤100 |
ppm/℃ |
| Opstarttijd na inschakelen |
|
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
S |
| Responsfrequentie |
20Hz |
| EMC |
Volgens EN61000 en GBT17626c |
| MTBF |
≥98000 uur/keer |
| Isolatieweerstand |
≥100 MΩ |
| Schokbestendigheid |
100g@11ms, 3-assige richting (halve sinusgolf) |
| Anti-vibratie |
10grms, 10～1000Hz |
| Beschermingsgraad |
IP67 |
| Kabels |
Standaard 1 meter lengte, slijtvast, oliebestendig, breed temperatuurbereik, afgeschermde kabel 4 * 0,4mm2 |
| Gewicht |
≤220g (inclusief 1 meter kabel) |
FAQ
1. Hoe ver kunnen de 4-20mA hellingsmeters signalen verzenden?
De 4-20mA uitgang ondersteunt langeafstandsverzending tot 2000 meter, waardoor de sensor geschikt is voor grote industriële apparatuur en toepassingen voor monitoring op afstand.
2. Wat is de nauwkeurigheid van de SCA118T/SCA128T?
De standaard nauwkeurigheid is 0,03°, terwijl de nauwkeurigheid 0,02° kan bereiken in een klein meetbereik. Specifieke prestaties zijn afhankelijk van het gekozen meetbereik.
3. Is de SCA118T/SCA128T geschikt voor zware omstandigheden?
Ja. De hellingsmeter beschikt over IP67 bescherming, een bedrijfstemperatuur van -40°C tot +85°C, sterke trillingsbestendigheid en bescherming tegen elektromagnetische interferentie, waardoor hij geschikt is voor veeleisende industriële omgevingen.
4. Welke apparatuur kan de SCA118T/SCA128T gebruiken?
Typische toepassingen zijn onder meer bouwmachines, boorinstallaties, trenchless pijpverankeringsmachines, mijnbouwmachines, olieboorapparatuur, geologische apparatuur en hooggelegen platforms.
5. Kan het worden gebruikt voor het nivelleren van bouwmachines?
Ja. De SCA118T/SCA128T kan worden gebruikt voor nivellering van bouwmachines, niveaucontrole van apparatuur en hellingsbewaking van machines.
