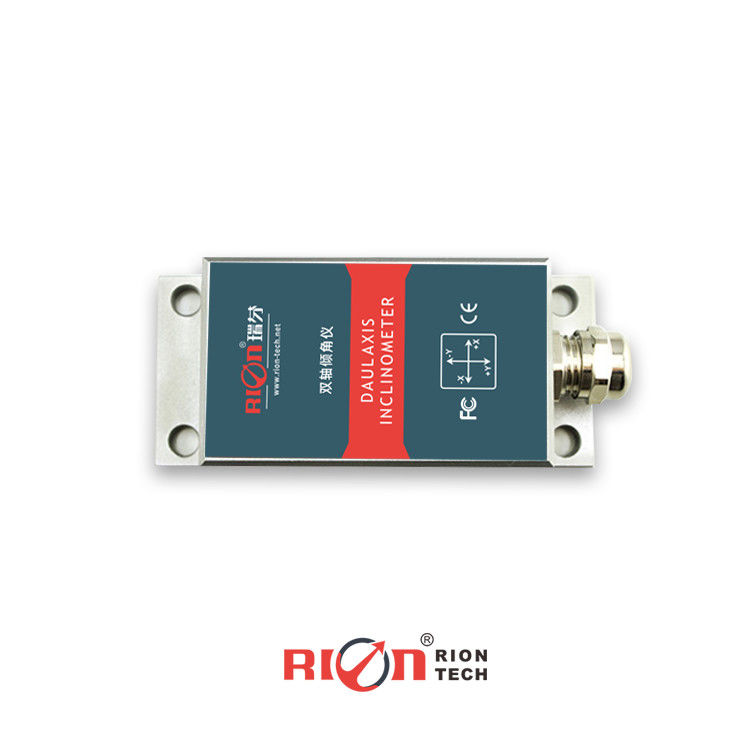

SCA128T Eén-/tweeassige hoog nauwkeurige hellingsmeter Langafstandstransmissiehoek
SCA128T Eén-/tweeassige hoog nauwkeurige hellingsmeter Langafstandstransmissiehoek
▶ Inleiding
SCA118T/SCA128T is een standaard industriële uitgangstype enkel/dubbeleassige hellingsmeter met een standaardstroomuitgang van 4-20mA, die tot 2000 meter over lange afstanden kan verzenden.Het uitgangssignaal heeft een sterke anti-interferentie en wordt professioneel toegepast op bouwmachineapparatuur die in ruwe omgevingen werktHet product wordt geproduceerd met behulp van het nieuwste MEMS-sensorproductieproces en de temperatuurfout en de niet-lineaire fout worden nauwkeurig gecompenseerd en gecorrigeerd.De hoogste nauwkeurigheid in een klein bereik kan 0 bereiken.02 ° (voor meer nauwkeurigheidsindicatoren zie de prestatietabel van het product), hoge nauwkeurigheid, kleine afmetingen, hoge verpakkingstechnologie, goede weerstand tegen schokken en trillingen.Het product heeft ingebouwde anti-RF- en anti-elektromagnetische interferentie circuits, die vooral geschikt is voor ondergrondse machine zonder greppel en andere harde industriële omgevingen.het product maakt ook gebruik van verschillende maatregelen, zoals high-end MCU's op toepassingsniveauIn de eerste plaats is het van belang dat de productie van de producten in de Gemeenschap wordt gecontroleerd en dat de productie van de producten in de Gemeenschap wordt gecontroleerd.
▶ HOOFDSTELLING
★ Een-/dubbeleas inclinometer ★ Meetbereik: ±1~±180° optioneel
★ nauwkeurigheid: 0,03° ★ breedspanningsinvoer: 9~36V
★ Uitgangsstroom 4~20mA ★ Breed werktemperatuur: -40~+85°C
★ Beschermingsklasse IP67 ★ Hoog vibratiebestendige prestaties > 2000 g
★ Resolutie: 0,01° ★ Grootte: L94×W40×H26mm
▶ APPLICATIE
★ Niveaulering van bouwvoertuigen ★ Bewaking van bruggen en Dadian
★ Veiligheidsbescherming van platformen op grote hoogte ★ Hoekcontrole van medische apparatuur
Ondergrondse boorplatform houdingsnavigatie
★ richtingsmeting op basis van helling ★ hellingsbewaking van geologische apparatuur
★ Mijnbouwmachines en olieboorapparatuur ★ Beveiligingsniveaubeheersing
▶ PARAMETERS
| SCA118/SCA128T |
Voorwaarde |
Parameter |
|
Eenheid |
| Metingsbereik |
|
± 10 |
± 30 |
±60 |
± 90 |
± 180 |
° |
| Maatstafas |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
Achsen |
| Nul uitslag |
0° uitgang |
12 |
12 |
12 |
12 |
12 |
mA |
| Resolutie |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
| Metingsnauwkeurigheid |
@25°C |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
| Langetermijnstabiliteit |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Temperatuurcoëfficiënt nul |
-40°C tot 85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
| Temperatuurcoëfficiënt voor gevoeligheid |
-40°C tot 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Starttijd van het aansteken |
|
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Reactietijd |
|
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
s |
| Reactiefrequentie |
20 Hz |
| EMC |
Volgens EN61000 en GBT17626c |
| MTBF |
≥ 50000 uur/tijd |
| Isolatieweerstand |
≥ 100 MΩ |
| Schokweerstand |
100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Beschermingsgraad |
IP67 |
| Kabels |
Standaard als 1 meter lang, slijtvast, oliebestendige, grote temperatuur, afgeschermde kabel 4 * 0,4 mm2 |
| Gewicht |
≤ 220 g (inclusief 1 meter kabel) |
▶ ELECTRISCHE PARAMETERS
| Parameters |
Voorwaarde |
Min. |
Typisch |
Maximaal |
Eenheid |
| Spanning van de voedingsbron |
Standaard |
9 |
12,24 |
36 |
V |
| Werkstroom |
|
|
50 |
|
mA |
| Uitvoeroverbelasting |
Resistentie |
|
400 |
1000 |
Ω |
| Werktemperatuur |
|
-40 |
|
+ 85 |
°C |
| Bewaar de temperatuur. |
|
-40 |
|
+ 85 |
°C |
▶ ORDER INFORMATIE
▶ ELECTRISCHE aansluiting
Definitie van de bedrading van het schelppakket
|
Lijn
Kleur
functie
|
Rood |
Zwarte |
WIT |
Groen |
|
Vcc9~36V
Stroomvoorziening
Vermogen positief
|
GND
Vermogen negatief
|
Uit X.
Uitgangsstroom op de X-as
|
Uit Y
Uitgangsstroom op de Y-as
|
▶ INSTALLATIEDIRECTIE
Tijdens de installatie moet het bevestigingsoppervlak van de sensor parallel aan het te meten doeloppervlak worden gehouden en moet de invloed van dynamica en versnelling op de sensor worden verminderd.Dit product kan horizontaal of verticaal worden geïnstalleerd, zie het volgende diagram voor de installatiemethode:
Deze prestatieparameter bevat alleen een lijst van ± 10 °, ± 30 °, ± 60 °, ± 90 °-reeksen als referentie, andere meetbereiken zijn te lezen in de aangrenzende parameters.
