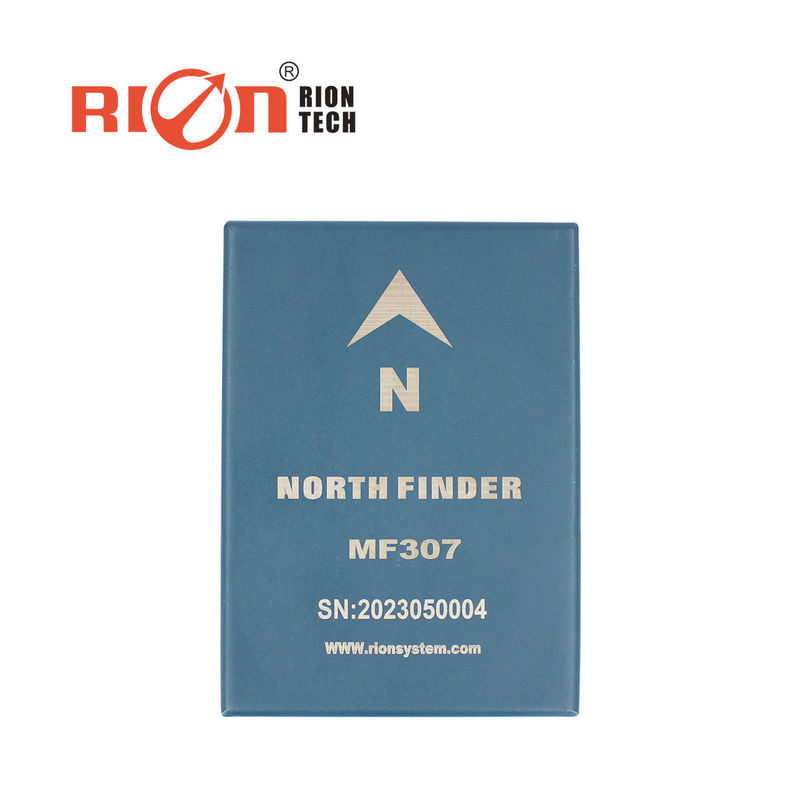

MF3 North Finder – Snel en Autonoom Bepalingssysteem voor Ware Noorden

Productdetails

Place of Origin: Shenzhen

Merknaam: RION

Model Number: MF3

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: $5280.00 - $8380.00/Pieces

Verpakking Details: Plastic hoesje

Levertijd: 2-6 weken

Betalingscondities: T/T

Levering vermogen: 3000 stuks per maand

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Gyroscoop met glasvezel, noordvinder, zelfstandig bepalen van Gyroscope North Finder


North seeking time:	3 min / 2 min (adjustable)	North seeking accuracy(1σ):	0.5°
Interface:	TTL/RS232/RS422/RS485 optional	Operating temperature:	-20℃~+50℃
Storage temperature:	-40℃~+60℃	MTBF:	≥ 10000 hours
MTTR:	≤30min

North seeking time:	3 min / 2 min (adjustable)
North seeking accuracy(1σ):	0.5°
Interface:	TTL/RS232/RS422/RS485 optional
Operating temperature:	-20℃~+50℃
Storage temperature:	-40℃~+60℃
MTBF:	≥ 10000 hours
MTTR:	≤30min

Beschrijving

MF3 North Finder – Snel en Autonoom Bepalingssysteem voor Ware Noorden

Productbeschrijving:

De gyroscoop noordzoeker wordt voornamelijk gebruikt voor het snel en autonoom bepalen van de ware noordrichting, het verkrijgen van de rotatiehoekversnelling van de aarde door het volgen van de gyroscoop, het oplossen van het rotatiehoekversnellingssignaal van de aarde, het berekenen van de hoek tussen de hoofdas van de gyroscoop en de ware noordrichting van de aarde, en het verstrekken van azimutinformatie voor een drager.

Product Samenstelling:

De gyroscoop noordzoeker is een elektromechanisch geïntegreerd product, dat is samengesteld uit een gyroscoop, een versnellingsmeter, een mechanisch rotatiebesturingsapparaat en een embedded computer.

Technische Parameters:

Parameters	MF307EX
Noordzoektijd	3 min / 2 min (instelbaar)
Bereik van kantelhoeken waarbinnen noord kan worden gevonden	±15°
Noordzoeknauwkeurigheid(1σ)	0.5°
Behoud van koers (Nul-bias stabiliteit 10s 1σ)	3°/h
Voeding	9.5~36VDC (Let op: diameter van voedingslijn > 0.3mm², voedingslijn en aarddraad)
Bedrijfsstroom	Typische waarde: 0.5 A, maximale impactstroom: 1 A
Interface	TTL/RS232/RS422/RS485 optioneel
Bedrijfstemperatuur	-20℃~+50℃
Opslagtemperatuur	-40℃~+60℃
Hete en vochtige omgevingscondities	Relatieve vochtigheid minder dan 95%
Hoe het werkt	Automatische zelftest wordt gestart na inschakelen, automatisch noordzoeken wordt uitgevoerd nadat de zelftest is geslaagd, en een noordzoekresultaat wordt naar de bovenliggende computer gestuurd nadat het noordzoeken is voltooid.
Isolatieweerstand	De isolatieweerstand tussen de onafhankelijke circuits van de gyro noordzoeker en tussen het circuit en de behuizing mag niet minder zijn dan 10 MΩ onder standaard atmosferische omstandigheden.
MTBF	≥ 10000 uur
MTTR	≤30min
Materiaal	Roestvrij staal + aluminiumlegering
Gewicht	≤ 1.1 kg (exclusief kabel)

EXTERNE STEKKER:

RS232 / TTL bedradingsdefinitie (7-aderige bedradingsdefinitie)

Draadkleur functie	PIN1	PIN2	PIN3	PIN4	PIN5	PIN6	PIN7
Draadkleur functie	DC9.5~36V	GND	RXD	TXD	Signaal aarde	NC	NC

RS485 bedradingsdefinitie (7-aderige bedradingsdefinitie)

Draadkleur functie	PIN1	PIN2	PIN3	PIN4	PIN5	PIN6	PIN7
Draadkleur functie	DC9.5~36V	GND	D+	D-	Signaal aarde	NC	NC

RS422 bedradingsdefinitie (9-aderige bedradingsdefinitie)

Draadkleur functie

PIN1

PIN2

PIN3

PIN4

PIN5

PIN6

PIN7

PIN8

PIN9

DC9.5~36V

GND

RXD+

RXD-

TXD+

TXD-

Signaal aarde
