▶ Belangrijkste kenmerken
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Dynamische nauwkeurigheid: ± 0,1°
★ Statische nauwkeurigheid: ± 0,05°
★ RS485/232/TTL-uitgang Facultatief
★ Werkt bij grote temperaturen -40~+ 85°C
★ DC 9~6V breedspanningsinvoer
★ Resolutie 0,01°
★ IP67/IP68 Beschermingsniveau Facultatief
▶ PRODUCTTOEPLICATIE
★ Grindapparatuur met hoge trillingsinvloeden
★ Bewaking van spoorweglocomotieven
★ Olieboorapparatuur
★ Toepassing van schildbuizen
★ Toepassing van schildbuizen
★ Geologische apparatuur voor de controle van de helling
★ Ondergrondse boorplatform houdingsnavigatie
★ Maat van de houding van de scheepsvaart
★ Satellietcommunicatie voertuig houdingsdetectie
★ Oriëntatie meting op basis van hellingshoek
★ Verscheidene ingenieursmachines voor het meten van de helling
▶GEBRUIKSBESCHRIVING

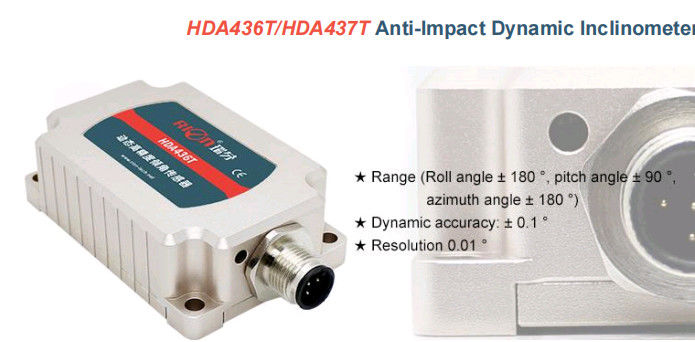

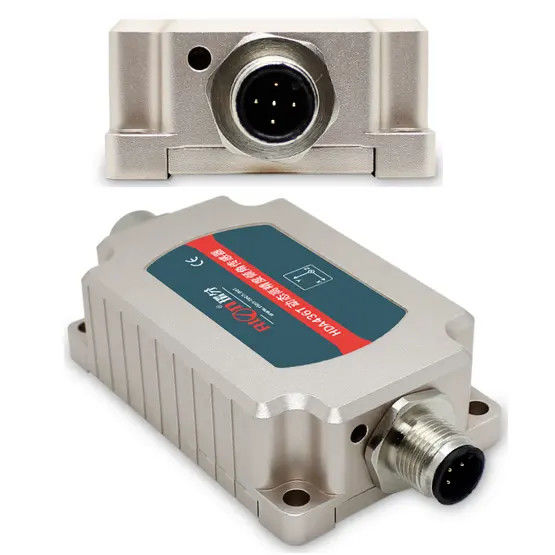

HDA436T/HDA437T Een nieuwe generatie van digitale MEMS dynamische kantelsensor gelanceerd door RION Technology.met een vermogen van meer dan 10 W,.
▶ SPECIFICATIES
| HDA436T |
Voorwaarde |
INDEX |
| Metingsbereik |
- |
Rol ±180°, kanteling ±90°, azimuth ±180°
(aanvankelijke waarde bij uitschakeling 0°)
|
| Maatstafas |
- |
X-as / Y-as / Z-as |
| Resolutie |
- |
00,01° |
| Statische nauwkeurigheid |
@25°C |
± 0,05° |
| Dynamische nauwkeurigheid ((RMS)) |
@25°C |
± 0,1° |
| Giro |
bereik |
- |
± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) |
- |
8.5°/h |
| Zero Bias Instabiliteit (alleen) |
- |
4.5°/h |
| Hoek willekeurige wandelcoëfficiënt ((allan) |
- |
0.25°/sqrt(h) |
| Versnelling |
bereik |
- |
± 8 g |
| Biasstabiliteit (gemiddelde 10s) |
- |
00,02 mg |
| Bias instabiliteit (alleen) |
- |
00,005 mg |
| Snelheid willekeurige wandelcoëfficiënt ((allan) |
- |
0.005m/s/sqrt(h) |
| Temperatuurcoëfficiënt nulpunt |
-40°C tot 85°C |
± 0,01°/°C |
| Gevoeligheidstemperatuurcoëfficiënt |
-40°C tot 85°C |
≤ 100 ppm/°C |
| Starttijd voor aansteken |
1S |
| Reactietijd |
0.01S |
| Uitgangssignaal |
RS485/RS232/TTL |
| Elektromagnetische compatibiliteit |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 98000 uur / uur |
| Isolatieweerstand |
≥ 100 Megohm |
| Schokweerstand |
100 g @ 11 ms,3 axiale richting (halve sinusvormige) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Waterdicht niveau |
standaardconfiguratie: IP67
optioneel: IP68 of IP68 met corrosiebestendige kabel
|
| Kabel |
Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming |
| Gewicht |
≤ 165 g (exclusief kabels) |
