0.01 Degree Dynamic Inclinometer
, 01 Graden Dynamische Hellingmeter
, Hoge Precisie Dynamische Hellingmeter
Hoge Precisie 0,01 Graden Dynamische Hellingmeter voor het Nauwkeurige Meten en Analyse
Dynamische hellingsmeter met een hoge precisie van 0,01° voor nauwkeurige metingen en analyses
▶GEBRUIKSBESCHRIVING

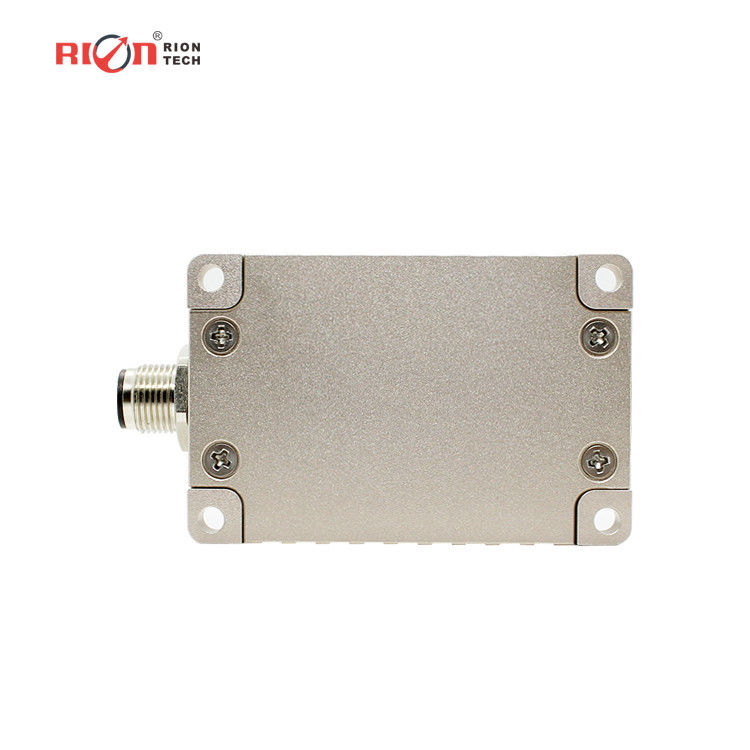

HDA436T/HDA437T Een nieuwe generatie digitale MEMS dynamische kantelsensor gelanceerd door RION
Het kan de houdingsparameters (roll, pitch en azimuth) van een bewegende drager meten, en
geschikt voor het meten van de kantelhoek onder beweging of trillingen.HDA436T heeft een ingebouwde hoge precisie
de versnellings- en gyro-sensor, en integreert het Carman-filteralgoritme dat de
De signaaluitgangsmodus zoals RS485 /
RS232 / TTL zijn optioneel en de schaalbaarheid is sterk.
Dit product heeft een niet-contact meetprincipe, dat de huidige houding en
Het is eenvoudig te gebruiken en hoeft niet de relatieve veranderingen van de twee
de oppervlakken.Interne geïntegreerde hoogprecisie AD- en hoogprecisie gyro-eenheden ter compensatie
niet-lineaire, orthogonale koppeling, temperatuurverschuiving en centrifuge versnelling in realtime;
het elimineren van centrifuge fouten veroorzaakt door bewegingsversnelling interferentie, het verbeteren van de product dynamica
Meesterechtheid; aanpassen aan langdurige complexe bewegingen Werk op moeilijke plaatsen
Het product is een dynamische en statische dual-mode meetsensor met een sterke
Het is geschikt voor alle soorten grootschalige en
de industriële omgevingen met hoge schokkracht en trillingen, en is een ideale keuze voor industriële automatisering
controle en meting van de houding.
▶Belangrijkste kenmerken
★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimuthhoek ±180°)
★ Dynamische nauwkeurigheid: ± 0,1°
★ Statische nauwkeurigheid: ± 0,05°
★ RS485/232/TTL-uitgang Facultatief
★ Werkt bij grote temperaturen -40~+ 85°C
★ DC 9~6V breedspanningsinvoer
★ Resolutie 0,01°
★ IP67/IP68 Beschermingsniveau Facultatief
▶GEBRUIK VAN HET PRODUCT
★ Grindapparatuur met hoge trillingsinvloeden
★ Bewaking van spoorweglocomotieven
★ Olieboorapparatuur
★ Toepassing van schildbuizen
★ Toepassing van schildbuizen
★ Geologische apparatuur voor de controle van de helling
★ Ondergrondse boorplatform houdingsnavigatie
★ Maat van de houding van de scheepsvaart
| HDA436T |
Voorwaarde |
INDEX |
| Metingsbereik |
- |
Rol ±180°, kanteling ±90°, azimuth ±180°
(aanvankelijke waarde bij uitschakeling 0°)
|
| Maatstafas |
- |
X-as / Y-as / Z-as |
| Resolutie |
- |
00,01° |
| Statische nauwkeurigheid |
@25°C |
± 0,05° |
| Dynamische nauwkeurigheid ((RMS)) |
@25°C |
± 0,1° |
| Giro |
bereik |
- |
± 250°/s |
| Nul biasstabiliteit (gemiddelde van 10 s) |
- |
8.5°/h |
| Zero Bias Instabiliteit (alleen) |
- |
4.5°/h |
| Hoek willekeurige wandelcoëfficiënt ((allan) |
- |
0.25°/sqrt(h) |
| Versnelling |
bereik |
- |
± 8 g |
| Biasstabiliteit (gemiddelde 10s) |
- |
00,02 mg |
| Bias instabiliteit (alleen) |
- |
00,005 mg |
| Snelheid willekeurige wandelcoëfficiënt ((allan) |
- |
0.005m/s/sqrt(h) |
| Temperatuurcoëfficiënt nulpunt |
-40°C tot 85°C |
± 0,01°/°C |
| Gevoeligheidstemperatuurcoëfficiënt |
-40°C tot 85°C |
≤ 100 ppm/°C |
| Starttijd voor aansteken |
1S |
| Reactietijd |
0.01S |
| Uitgangssignaal |
RS485/RS232/TTL |
| Elektromagnetische compatibiliteit |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 98000 uur / uur |
| Isolatieweerstand |
≥ 100 Megohm |
| Schokweerstand |
100 g @ 11 ms,3 axiale richting (halve sinusvormige) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Waterdicht niveau. |
standaardconfiguratie: IP67
optioneel: IP68 of IP68 met corrosiebestendige kabel
|
| Kabel |
Standaard zonder bedrading, optionele 2m M12 luchtvaartstop met PVC-kabel zonder afscherming |
| Gewicht |
≤ 165 g (exclusief kabels) |
