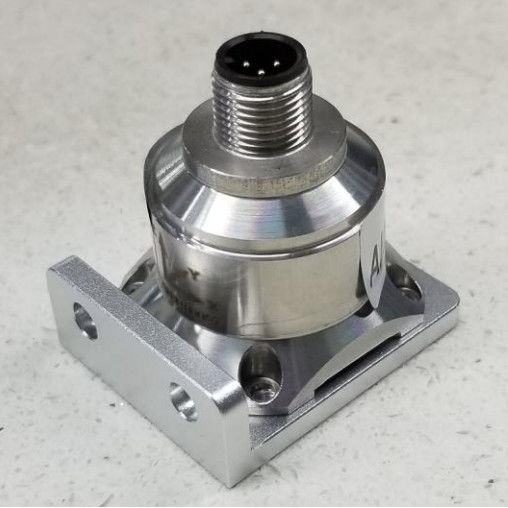

Mechanische trillingssensor 3-assen versnellingsmeter Anti-impact trillingsmeter lage bias versnellingsmeter
Download datasheet pelase klikt hieronder
AKG392 MEMS digitale versnellingsmeter.pdf
▶Hoofdkenmerk
★ Drie assen (X, Y, Z)
★ Uitgangssignaal: RS232; RS485; TTL
★ Spanning van de voeding: 9~36V
★ Grootte: L34,3 × W34,3 × H38,5 mm
★ Uitstekende afwijkingstabiliteit, goede milieuprestaties (schok, trillingen en temperatuur)
▶AANVRAAG
★ Medische apparatuur
★ Brug
★ wegroller
★ Windenergieopwekking
★ Grote machines, motoren
★ Laagfrequente trillingen en automatische monitoring
★ Bewaking van het verkeerssysteem, analyse van het wegdek en detectie van storingen op hogesnelheidstreinen
De AKG392 triaxiale versnellingsmeter is een nieuwe versnellingsmeter die onafhankelijk is ontwikkeld en geproduceerd door Rion Technology en wordt toegepast in een breed scala aan toepassingen.
De langetermijnstabiliteit en de afwijking van de schaalfactor in het volledige schaalbereik bedragen doorgaans minder dan 0,1%.
Deze serie producten heeft de kenmerken van een stevige structuur, een laag stroomverbruik en een uitstekende betrouwbaarheid.
Specificaties
| AKG392 | Parameters | Eenheid | |||||
| Bereik | ±2 | ± 4 | ±8 | ±10 | ± 20 | ± 40 | g |
| Biaskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Maatstafas | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | As |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Biastemperatuurcoëfficiënt | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreedte (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Gevoeligheid van de dwarsaxis | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhouding van de gevoeligheid voor transversale trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Outputpercentage | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Uitgangsinterface | RS232/RS485/TTL | ||||||
| Protocol | Protocol RION 68 en protocol MODBUS RTU | ||||||
| Betrouwbaarheid | MIL-HDBK-217, Grade 2 | ||||||
| Schokweerstand | 100 g@11 ms, 3 Asrichting (Half Sinusoid) | ||||||
| Hersteltijd | < 1 ms ((1000 g, 1/2 sin 1 ms, impact op de i-as) | ||||||
| Vibratie | 20 g rms, 20~2000 Hz (Willekeurig geluid, o, p, i werkt 30 minuten op elke as) | ||||||
| Invoer ((VDD_VSS) | 9~36 VDC | ||||||
| Bedrijfsstroomverbruik | < 60 mA @ 12 VDC | ||||||
| Verbinding | Industriestandaard M12-connector | ||||||
| Gewicht | Nettogewicht van het product: 82 g, magnetische basis: 48 g, L-vormige adapterplaat 20 g | ||||||
| Grootte |
Productgrootte: 34,3*34,3*38,5 mm Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm L-vormige adapterplaat: 36*44*15 mm |
||||||
Grootte
