Gyroscoop IMU voor het Landbouwvoertuig Automatische Drijven met 3 Asversnellingsmeter 3 Asgyroscoop
PRODUCTOMSCHRIJVING

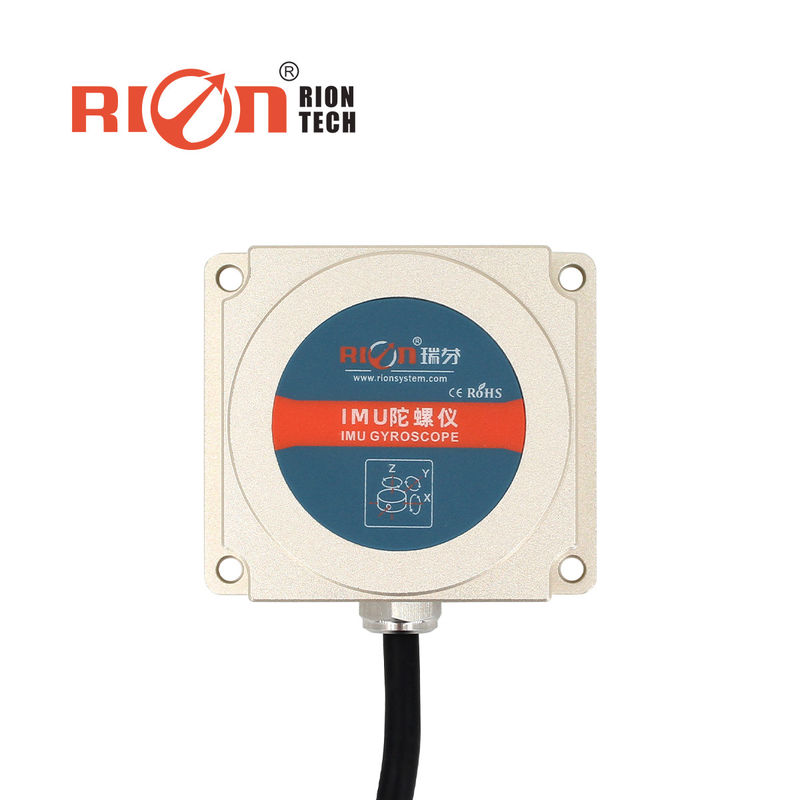

TL725D is een gyroscoop IMU gespecialiseerd in navigatie voor het landbouwvoertuig automatische drijven. Met ingebouwde industrieel-rang three-axis gyroscoop en three-axis versnellingsmeter, kan TL725D nog gegevens van de output de vlotte houding onder de hoge trillingsarbeidsvoorwaarde. Ontwikkeld gebaseerd op MEMS traagheidsmetingsplatform en dynamisch houdingsalgoritme van het hoekige tarief van de gyroscoop, het hoek van de output de dynamische neiging, horizontale azimuthoek, three-axis hoekig tarief, three-axis versnelling en de voorwaartse asgegevens van de lichaamsversnelling in realtime. het kan ook tellende output in realtime door de z-As enig-as integrale output terugkoppelen, die de voor nauwkeurig gedraaide wielen van het voertuig toestaan. TL725D wordt speciaal toegepast voor automatische landbouwmachines strevend aan nauwkeurig en efficiënte exploitatie. Het is een onontbeerlijke component van nieuwe generatie landbouwmachines.
|
Nr
|
Punt
|
Gegevens
|
|
1
|
Three-axis houding
|
Azimut ±180°, Broodje angle±180°, Hoogte angle±90
|
|
2
|
Bandbreedte
|
>100Hz
|
|
3
|
Resolutie
|
300°/s
|
|
4
|
Niet-lineair
|
300°/s
|
|
5
|
Gyroscoopwaaier
|
300°/s
|
|
6
|
Nul bias instabiliteit van gyroscoop (Allan)
|
4.0°/h
|
|
7
|
Coëfficiënt van de hoek de willekeurige gang (Allan)
|
0,25 °/sqrt (h)
|
|
8
|
Versnellingsmeterwaaier
|
±4g
|
|
9
|
Versnellingsresolutie
|
0.001g
|
|
10
|
Versnellingsnauwkeurigheid
|
1mg
|
|
11
|
Starttijd
|
250ms
|
|
12
|
Inputvoltage
|
+9~36V
|
|
13
|
Huidig
|
35mA (12V)
|
|
14
|
Het werk temperaturen
|
-40 ~ +80℃
|
|
15
|
Trilling
|
5g~10g
|
|
16
|
Schok
|
200g pk, 2ms, sinus ½
|
|
17
|
Gewicht
|
140g (zonder kabel)
|
