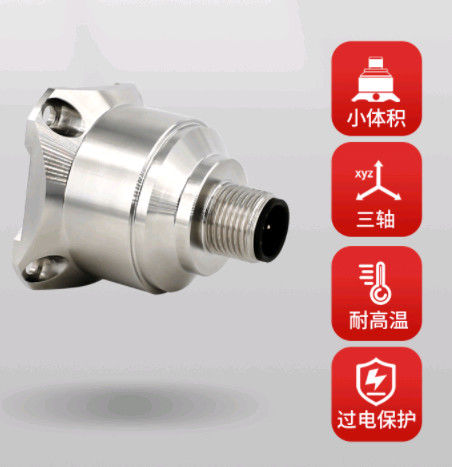

Mems Gebaseerde Versnellingsmeter voor Protocol Drie van Wegwalsmodbus Rtu Asversnellingsmeter
▶EIGENSCHAP
★ Three-axis (X, Y, Z)
★ output: RS232; RS485; TTL
★ machtsvoltage: 9~36V
anti-effect ★: 2000G
★ het werktemperaturen: - 40°C aan +85°C
★ Opslagtemperaturen: - 40°C aan +85°C
★ Uitstekende afwijkingsstabiliteit
★ Uitstekende prestaties (effect, trilling en temperatuur)
▶Toepassing
★ neerstortingsverslag, moeheid controle en voorspelling
★ windenergiegeneratie
★ Trilling met lage frekwentie en automatische controle
★ auto
★ Grote machines, motor
armamentarium ★
★ brug
★ wegwals
Specificaties
| AKF392T | PARAMETER | EENHEID | |||||
| Waaier | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Afwijkingskaliberbepaling | <1> | <1> | <1> | <1> | <1> | <1> | mg |
| As meten | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | As |
| Up/Off Machtsherhaalbaarheid | <2> | <2> | <2> | <2> | <2> | <2> | (hoogste) mg |
| Afwijkingstemperaturen. Coëfficiënt | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (Typische waarde) |
| Resolutie/Drempel (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | (hoogste) mg |
| Niet lineair zijn | <0> | <0> | <1> | <1> | <1> | <1> | (Hoogste) % FS |
| Bandbreedte (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Herz |
| Dwars-asgevoeligheid | 1 | 1 | 1 | 2 | 2 | 2 | % |
| De zijverhouding van de trillingsgevoeligheid | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Lawaaidichtheid | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| tarief van de 68 protocol het automatische output | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Automatisch de outputtarief van MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Outputinterface | RS232/RS485/TTL | ||||||
| Protocol | Rion Standaardprotocol en het Protocol van Modbus Rtu | ||||||
| Betrouwbaarheid | Mil-hdbk-217, Rang 2 | ||||||
| Schokweerstand | 100g@11ms, Asrichting 3 (Halve Sinusoid) | ||||||
| Terugwinningstijd | <1ms> | ||||||
| Tril | 20g Rms, 20~2000Hz (Willekeurig Lawaai, o, p, I per As voor Actie 30 Minuten) | ||||||
| Input (Vdd_Vss) | 9-36 VDC | ||||||
| Huidige Consumptie | <60ma> | ||||||
| Schakelaar | De industrie standaardm12 schakelaar | ||||||
| Gewicht | Product netto gewicht: 82g, magnetische basis: 48g, L-vormige adapterplaat 20g | ||||||
| Afmeting |
Productgrootte: 34.3*34.3*38.5mm De magnetische grootte van de adsorptiebasis: 34.23*34.23*6mm De l-vormige grootte van de adapterplaat: 36*44*15mm |
||||||
▶COMMUNICATIE PROTOCOL
Het product omvat protocol 68 en van MODBUS RTU twee protocollen. De standaardconfiguratieparameters van het protocol zijn als volgt:
| PROTOCOL | HET PROTOCOL VAN RION 68 | Modbus-RTU |
| Adrescode | 0 | 1 |
| Broadcastadres | 255 | 0 |
| Seriële poortbaudrate | 9600 | 9600 |
| Pariteitsbit | Geen pariteit | Gelijke pariteit |
| Het beetje van het seriële poortbegin | 1 beetje | 1 beetje |
| De lengte van seriële poortgegevens | 8 beetjes | 8 beetjes |
| Het beetje van het seriële poorteinde | 1 beetje | 1 beetje |
| Outputwijze | Vraag en antwoord | Vraag en antwoord |
| Gegevensindeling | Gegevensindeling | Gegevensindeling |
| De methode van de gegevenscontrole | Controlesom | CRC16 |
DE RICHTING VAN DE PRODUCTmeting
