Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: AKG392
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $235.00/Pieces
Verpakking Details: 1pcs trillingssensor in elke binnendoos, 50pcs/ctn
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, PAYPAL
Levering vermogen: 3000 PCs/maand
Naam: |
sensor voor het meten van de trillingen van de roller |
Output: |
RS232 |
Herhaalbaarheid van aan/uit stroom: |
< 2 mg |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
500Hz |
Resonantiefrequentie: |
5.5kHz |
Naam: |
sensor voor het meten van de trillingen van de roller |
Output: |
RS232 |
Herhaalbaarheid van aan/uit stroom: |
< 2 mg |
Niet-lineariteit: |
<0> |
Bandbreedte (3DB): |
500Hz |
Resonantiefrequentie: |
5.5kHz |
vervangen van GAM900 Acceleratie nauwkeurig gemeten en veilig gecontroleerd Nacelle-torsiemonitoring bij windturbines
Deze versnellingsreeks kan worden toegepast op verschillende gebieden, zoals trillingsonderzoek en inslagonderzoek.verschillende adrescodes kunnen worden ingesteld, en meerdere sensoren kunnen in serie worden gebruikt voor lange afstanden, wat handig is voor meerdere punten meting en gegevensanalyse.met een diameter van niet meer dan 20 mm,Dit product heeft een laag stroomverbruik, een compleet kalibratie-systeem, een micro-processor voor het opslaan van compensatiewaarden en een temperatuursensor.solide structuur en stabiele output.De nieuwe elektronische configuratie zorgt voor solid-state stroom voor reset, en het verstrekken van volledige bescherming voor overstroom.In het volledige bereik,Typische waarden voor langetermijnstabiliteit en bias van de schaalfactor zijn kleiner dan 0Deze serie producten heeft de kenmerken van een sterke structuur, een laag stroomverbruik en een uitstekende afwijkingstabiliteit, die een uitstekende uitgangsbetrouwbaarheid garandeert.
Specificaties
| AKG392 | Parameters | Eenheid | |||||
| Bereik | ±2 | ± 4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Biaskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Maatstafas | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achsen |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Biastemperatuurcoëfficiënt | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreedte (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Gevoeligheid van de dwarsaxis | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhouding van de gevoeligheid voor transversale trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Outputpercentage | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Uitgangsinterface | RS232/RS485/TTL | ||||||
| Protocol | Protocol RION 68 en protocol MODBUS RTU | ||||||
| Betrouwbaarheid | MIL-HDBK-217, Grade 2 | ||||||
| Schokweerstand | 100 g@11 ms, 3 Asrichting (Half Sinusoid) | ||||||
| Hersteltijd | < 1 ms ((1000 g, 1/2 sin 1 ms, impact op de i-as) | ||||||
| Vibratie | 20 g rms, 20~2000 Hz (Willekeurig geluid, o, p, i werkt 30 minuten op elke as) | ||||||
| Invoer ((VDD_VSS) | 9~36 VDC | ||||||
| Bedrijfsstroomverbruik | < 60 mA @ 12 VDC | ||||||
| Verbinding | Industriestandaard M12-connector | ||||||
| Gewicht | Nettogewicht van het product: 82 g, magnetische basis: 48 g, L-vormige adapterplaat 20 g | ||||||
| Grootte |

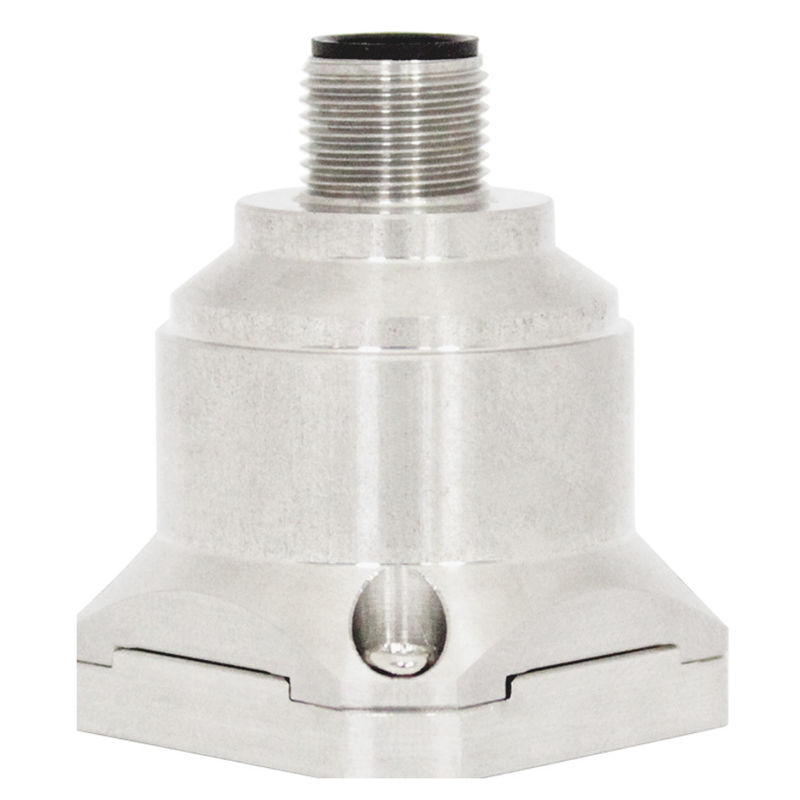

Productgrootte: 34,3*34,3*38,5 mm Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm L-vormige adapterplaat: 36*44*15 mm |
||||||
▶ APPLICATIE
★ Medische apparatuur

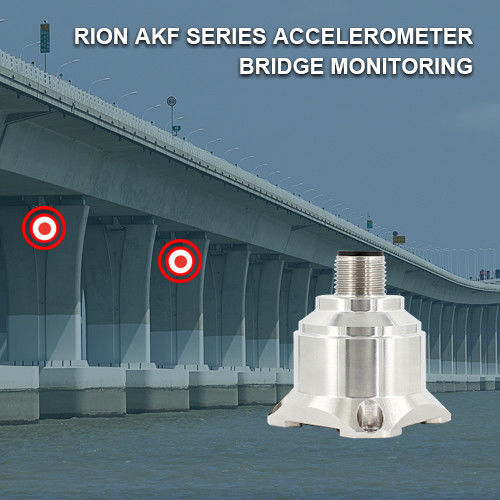

★ Brug
★ Auto
★ wegroller
★ Crash records, vermoeidheidsbewaking en voorspelling
★ Windenergieopwekking
★ Grote machines, motoren
★ Laagfrequente trillingen en automatische monitoring
★ Bewaking van het verkeerssysteem, analyse van het wegdek en detectie van storingen op de hogesnelheidstrein
▶Verbinding
|
Kleur van de draad FUNCTIE |
Zwart | WIT | Blauw | Bruin |
| GND |
RS232 ((RXD) / RS485(D+) |
RS232 ((TXD) / RS485(D-) |
Vcc 936V |
▶ COMMUNICATION PROTOCOL
Het product omvat 68 protocol en MODBUS RTU twee protocollen. De standaard configuratie parameters van het protocol zijn als volgt:
| Protocol | RION 68 PROTOCOL | MODBUS-RTU |
| Adrescode | 0 | 1 |
| Adres van de uitzending | 255 | 0 |
| Serial port baudrate | 9600 | 9600 |
| Pariteitsbit | Geen pariteit | Gelijke pariteit |
| Serial port start bit | Een beetje | Een beetje |
| Serial port data lengte | 8 bits | 8 bits |
| Serial port stop bit | Een beetje | Een beetje |
| Uitgangsmodus | Vraag en antwoord | Vraag en antwoord |
| Gegevensformaat | Gegevensformaat | Gegevensformaat |
| Gegevenscontrolemethode | Controlesom | CRC16 |
