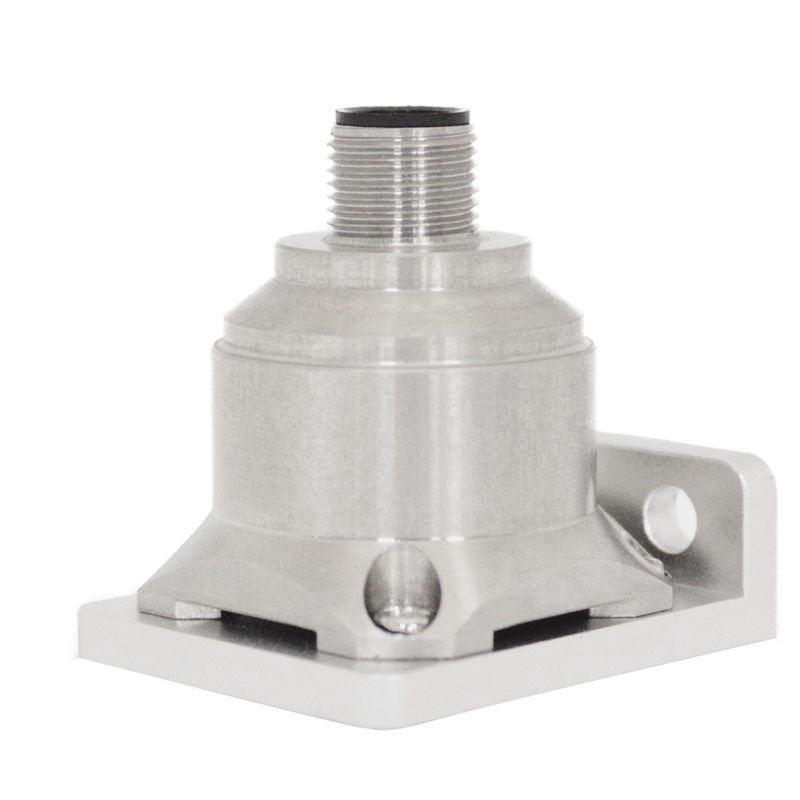

Van de de trillingsopsporing van de spoormanier van de de treinspoorweg de versnellingsmonitor
Algemene Beschrijving
De de asversnellingsmeter wordt van AKF392B drie geproduceerd gebruikend Zwitserse gepatenteerde technologie. Deze versnellingsreeks kan op diverse gebieden worden toegepast zoals trilling het testen en effect het testen. Het product keurt digitale interfaceoutput, facultatieve goed RS232/485/TTL, kunnen de verschillende adrescodes worden geplaatst, en de veelvoudige sensoren kunnen in reeks voor lange afstanden worden gebruikt, die voor meting en gegevensanalyse met meerdere balies geschikt is. AKF392B is een het silicium capacitieve sensor van de monokristallijn, micromachined het bestaan uit a siliciumchip, low-power ASIC voor signaal het conditioneren, een microprocessor voor het opslaan van compensatiewaarden en een temperatuursensor. Dit product heeft lage machtsconsumptie, Volledig kaliberbepalingssysteem, stevige structuur en stabiele output. De nieuwe elektronische configuratie verstrekt macht in vaste toestand voor het terugstellen, en het bieden van volledige bescherming voor te sterke intensiteit. In de volledige waaier, zijn de Typische waarden voor stabiliteit en bias op lange termijn van de schaalfactor minder dan 0,1%. Deze reeks producten heeft de kenmerken van sterke structuur, lage machtsconsumptie en uitstekende afwijkingsstabiliteit, die opmerkelijke outputbetrouwbaarheid waarborgt.
Toepassing
★ Neerstortingsverslag, moeheid controle en de generatie van de voorspellings★ Windenergie
★ Verkeerssysteem controle, ballastbedanalyse en de foutenopsporing van de hoge snelheidsspoorweg
★ Grote machines, motor
★ Trilling met lage frekwentie en automatische controlemedische apparatuur ★
★ De Wegwals van het brug★ Voertuig ★
Technische Gegevens:
|
Parameters
|
AKF390B
|
Eenheid
|
|
|
Waaier
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Bias kaliberbepaling
|
<1>
|
mg
|
|
|
Het meten van as
|
X, Y, Z
|
as
|
|
|
Machtson/down herhaalbaarheid
|
<2>
|
mg (maximum waarde)
|
|
|
Bias temperatuurcoëfficiënt [3]
|
0,01
|
mg/℃ typische waarde
|
|
|
Resolutie/Drempel (@ 1Hz)
|
< 1="">
|
(maximum) mg
|
|
|
Niet lineair zijn
|
<0>
|
(Maximum) % FS
|
|
|
Bandbreedte [4]
|
1000
|
Herz
|
|
|
Reactiefrequentie
|
500
|
Herz
|
|
|
Outputvoltage
|
4~20mA
|
|
|
|
Gebaseerd magnetisch
|
facultatief
|
|
|
|
Betrouwbaarheid
|
Mil-hdbk-217, klasse 2
|
|
|
|
Anti-effect
|
100g@11ms, Met drie assen en identiek (halve sinusgolf)
|
|
|
|
Herstel tijd
|
<1ms>
|
|
|
|
Trilling
|
20g rms, 20~2000Hz (Willekeurig lawaai, o, p, I die op elke as 30 minuten handelen)
|
|
|
|
Input (VDD_VSS)
|
9-36 VDC
|
|
|
|
Werkende huidige consumptie
|
<60ma>
|
|
|
|
Schakelaar
|
De industrie standaardm12 schakelaar
|
|
|
|
Gewicht
|
73.5g
|
|
|
|
Grootte
|
De magnetische grootte van de adsorptieinstallatie: 34.3*34.3*43.2mm,
Schroef het plaatsen installatiegrootte: 34.3*34.3*38.5mm |
|
|
De dimensie van de schroef plaatsende installatie tekening:
|
Kleur
Functie
|
ZWART
|
WIT
|
BLAUW
|
BRUIN
|
GRIJS
|
|
|
|
|
|
|
|
|
|
GND
Macht GND |
X-as huidig signaal
|
Y-as huidig signaal
|
Vcc 9~36V
Voedingpositief |
Z-as huidig signaal
|
|
|
|
|
|
|
|
