anti-vibratie hoek kantelsensor van kraan CAN2.0 uitgang
| HDA436T |
MIN |
INDEX |
| Meetbereik |
|
Rol ±180°, pitch ±90°, azimut ±180° (initiële waarde bij uitschakelen is 0°) |
| Meetas |
|
X-as / Y-as / Z-as |
| Resolutie |
|
0.01° |
| Statische nauwkeurigheid |
@25°C |
± 0.05° |
| Dynamische nauwkeurigheid |
@25°C |
± 0.1° |
| Bias Instabiliteit (Allan) |
|
8°/h |
| Nulpunt temp. coëfficiënt |
-40~85°C |
±0.01°/°C |
| Gevoeligheid temp. coëfficiënt |
-40~85°C |
≤100ppm/°C |
| Opstarttijd na inschakelen |
1S |
| Responstijd |
0.01S |
| Uitgangssignaal |
RS485/RS232/TTL |
| Elektromagnetische compatibiliteit |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 50000 uur / tijd |
| Isolatieweerstand |
≥100 Megohm |
| Schokbestendigheid |
100g @ 11ms, 3 axiale richtingen (halve sinusgolf) |
| Anti-vibratie |
10grms, 10~1000Hz |
| Waterdichtheidsklasse |
IP67 |
| Kabel |
Standaard zonder bedrading, optioneel 2m M12 luchtvaartstekker met PVC onafgeschermde kabel |
| Gewicht |
≤165g (exclusief kabels) |
ELEKTRISCHE PARAMETERSPRODUCTBESCHRIJVING

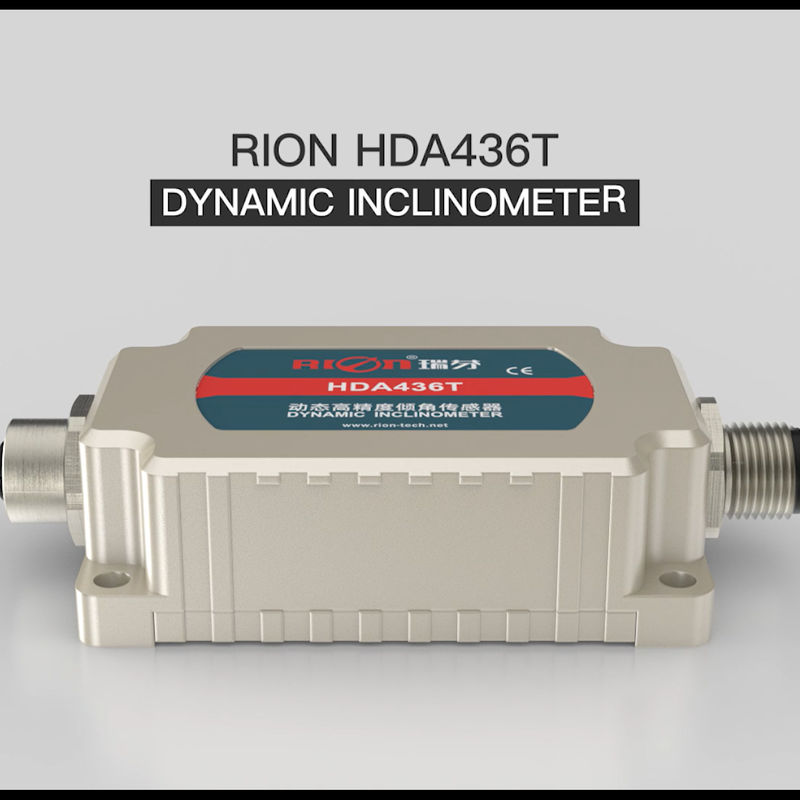

HDA436T, een nieuwe generatie digitale MEMS dynamische kantelsensor gelanceerd door RION Technology.
Het kan de houdingsparameters (rol, pitch en azimut) van een bewegend platform meten, en is geschikt voor
kantelhoekmeting onder beweging of trilling.
HDA436T heeft een ingebouwde zeer nauwkeurige versnellings- en gyrosensor, en integreert het Carman filter
algoritme, dat de realtime bewegingsgegevens van het platform onder beweging of trilling kan meten. De
signaaluitgangsmodi zoals RS485 / RS232 / TTL zijn optioneel, en de schaalbaarheid is sterk.
Dit product maakt gebruik van een contactloos meetprincipe, dat de huidige houding en
helling in realtime kan uitvoeren. Het is eenvoudig te gebruiken en vereist geen ophalen van de relatieve veranderingen van de
twee oppervlakken.
Intern geïntegreerde zeer nauwkeurige AD en zeer nauwkeurige gyro-eenheden om niet-lineariteit, orthogonale koppeling, temperatuurdrift en centrifugale versnelling in realtime te compenseren; elimineert aanzienlijk
centrifugale fouten veroorzaakt door bewegingsversnellingsinterferentie, verbetert de dynamische
meetnauwkeurigheid van het product; past zich aan langdurige complexe bewegingen aan
Werk op locaties en in zware omgevingen.
Het product is een dynamische en statische dual-mode meetsensor met sterke weerstand tegen
externe elektromagnetische interferentie. Het is een ideale keuze voor industriële automatiseringscontrolemeting van de houding.
▶
ELEKTRISCHE PARAMETERS★ Bereik (rolhoek ±180°, pitchhoek ±90°, azimothoek ±180°) ★ Dynamische nauwkeurigheid: ± 0.1°
★ DC 9~6V brede spanningsingang ★ Brede temperatuurwerking -40~+ 85°C
★ Resolutie 0.01° ★ IP67 beschermingsniveau
★ Hoge anti-vibratieprestaties >2000g ★ Afmetingen: L72×B47×H22.5mm
▶ PRODUCTTOEPASSING
★ Monitoring van spoorweglocomotieven ★ Olieboorapparatuur
★ Schildpijp-jacking toepassing ★ Kantelmonitoring van geologische apparatuur
★ Navigatie van ondergrondse boorinstallaties ★ Scheepsnavigatie houdingsmeting
★ Schildpijp-jacking toepassing ★ Houdingsdetectie van satellietcommunicatievoertuigen
★ Oriëntatiemeting gebaseerd op hellingshoek
★ Kantelmeting van diverse bouwmachines
▶
ELEKTRISCHE PARAMETERSPARAMETER
| CONDITIE |
MIN |
TYP |
MAX |
EENHEID |
Voedingsspanning |
| standaard |
9 |
12,24 |
36 |
V |
Werkstroom |
| zonder belasting |
60mA(12V) |
|
mA |
|
Bedrijfstemperatuur |
| -40 |
|
+85 |
|
°C |
Toepassing |
| -40 |
|
+85 |
|
°C |
Toepassing |
