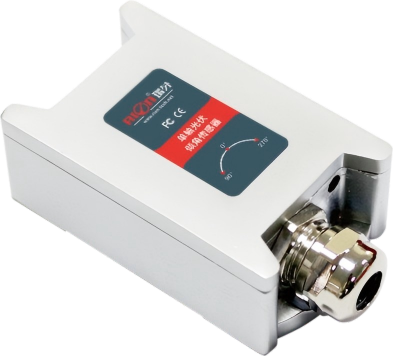

WCA360M Enkelas Zonnevolgsensor, Windmonitoring en Bouwmachines

Productintroductie

De WCA360M enkelassige kantelsensor is een nieuw, goedkoop kantelmeetproduct dat in eigen beheer is ontwikkeld. Het beschikt over het nieuwste anti-interferentie platformontwerp, integreert een nieuwe micro-mechanische sensoreenheid en biedt prestaties bij een breed temperatuurbereik met superieure anti-vibratiecapaciteiten. Het is stabiel en betrouwbaar voor langdurige werking, met een effectieve levensduur tot 10 jaar. Dit product maakt gebruik van een contactloos principe om de kantelhoek van een object te meten. Het berekent de realtime kantelhoek door de component te meten die wordt gegenereerd door de zwaartekracht van de aarde via een interne capacitieve micro-mechanische eenheid. Het is eenvoudig en handig te installeren, waarbij het alleen op het te meten object hoeft te worden bevestigd. Er is geen noodzaak om de as en de draaiende schacht te bevestigen, wat voldoet aan de meetbehoeften van de klant. Het is een ideaal accessoire voor industriële apparatuur zoals bouwmachines en landbouwmachines.

Belangrijkste kenmerken

• Resolutie 0.1°
• Uitgangsmethode RS485
• IP67 beschermingsgraad
• Bedrijfsspanning: DC 9–36V
• Uitgangsoverspanningsbeveiliging
• Hoge trillingsbestendigheid >3500g
• Ingangs-overspannings- en overstroombeveiliging

Toepassingen

• Zonne-PV-volgsystemen
• Windafbuigingsbewaking
• Verticale monitoring
• Houtbewerkingsmachines
• Bouwtorenkranen
• Medische bedden
• Elektrische voertuigbesturing

Prestatie-indicatoren

Productinstructies

1. De inclinometer meet de kantelhoek van een object door de zwaartekracht van de aarde te detecteren. Voor optimale meetnauwkeurigheid zorgt u ervoor dat de detectie-as van de sensor parallel loopt aan de kantelas van het object tijdens de installatie. De sensor moet stevig en vlak tegen een plat, stabiel oppervlak worden gemonteerd; een oneffen montageoppervlak kan hoekmeetfouten veroorzaken.
2. Deze sensor heeft een IP67 beschermingsgraad, wat betekent dat de interne componenten niet worden beïnvloed door regen of krachtige waterstralen. Dompel de unit echter niet langdurig onder in water, omdat dit de interne circuits kan beschadigen; de fabrikant biedt betaalde reparatiediensten voor schade veroorzaakt door dergelijk misbruik.
3. Zorg er na installatie voor dat de signaallijn tijdens het bedraden niet kortsluit met de positieve voedingslijn om schade aan de uitgangscircuits te voorkomen. Aangezien de negatieve signaalterminal van het product een gemeenschappelijke massa deelt met de negatieve terminal van de voeding, sluit u de negatieve signaalterminal aan het data-acquisitie-einde aan op de negatieve voedingsterminal van het product.
