HCA716S/HCA726S Inclinometer voor Structurele Monitoring van Oude Gebouwen

▶ TOEPASSING

• Monitoring van bruggen en grote terreinen
• Mijnbouwmachines, olieboorapparatuur
• Medische apparatuur hoekregeling
• Spoorwegspoorbreedte en spoorwegnivellering
• Ondergrondse boorinstallatie houdingsnavigatie
• Geologische apparatuur kantelmonitoring

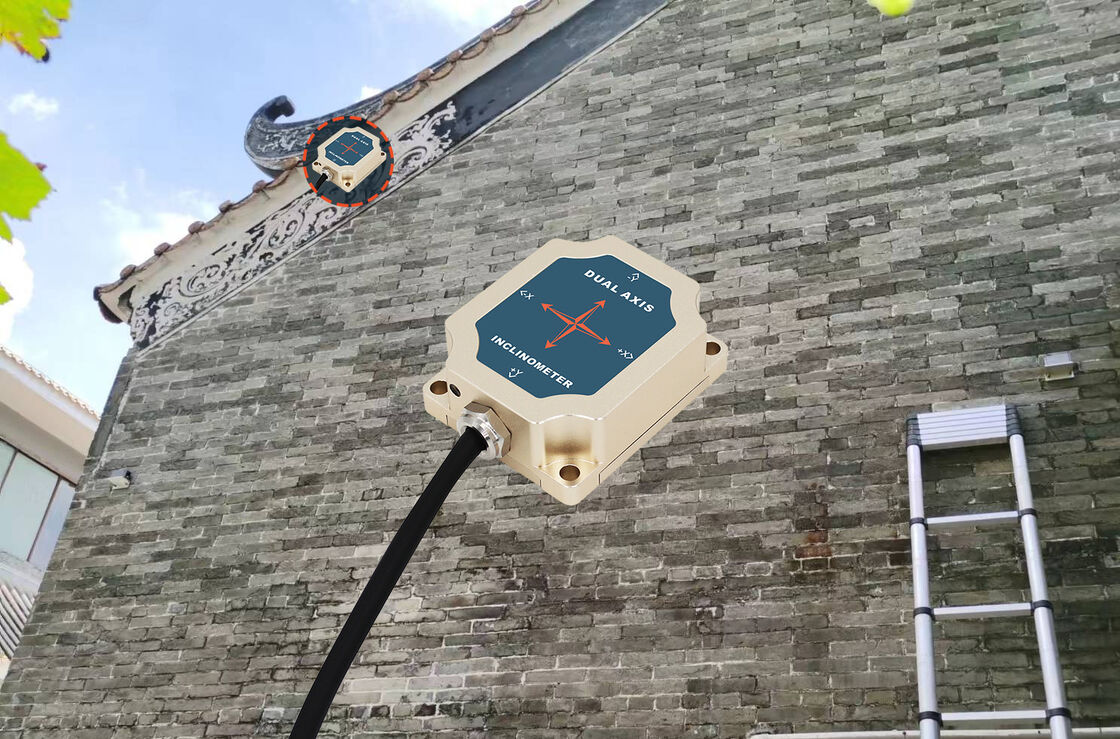

• Monitoring van oude gebouwen en vervallen gebouwen

▶ WERKINGSBEGINSEL

Gebruikt de import van de kernbesturingseenheid, met behulp van het principe van de capacitieve micro-pendule en het principe van de aardzwaartekracht. Wanneer de kantelunit gekanteld is, zal de aardzwaartekracht op de corresponderende pendule een component van de zwaartekracht produceren, die overeenkomt met de elektrische capaciteit zal veranderen, door de hoeveelheid elektrische capaciteit te vergroten, filtering en na conversie wordt de helling verkregen.

▶ PRODUCTKENMERKEN

• Enkele/dubbele as kantelsensor
• Meetbereik: ±1~±180° optioneel
• Nauwkeurigheid: zie technische gegevens
• Brede spanningsingang: DC9~36V
• Brede temperatuurwerking: -40~+85℃
• Resolutie: 0.001°
• IP67 beschermingsklasse
• Hoge antivibratieprestaties >100g
• Directe kabelinterface
• Klein formaat: 54×46×20.5mm (op maat gemaakt)

▶ ALGEMENE BESCHRIJVING

HCA716S/HCA726S is een compacte, zeer nauwkeurige enkel-/dubbelassige hellingsmeter met volledige temperatuurcompensatie, RS485/RS232-interfaces en een meetbereik tot ±180°. Met een nauwkeurigheid van 0,01° over het volledige bereik, biedt het stabiele en betrouwbare kantelmetingen voor oude gebouwen, historische muren en industriële structurele monitoring.

▶ SPECIFICATIE

▶ MECHANISCHE PARAMETERS

• Connector: 1m Directe Kabel (Kan worden aangepast)
• Beschermingsniveau: IP67
• Materiaal behuizing: aluminiumlegering, geanodiseerd
• Installatie: Vier M4 schroeven

▶ ELEKTRISCHE AANSLUITING

V1: Wat is de HCA716S/HCA726S hellingsmeter?

HCA716S/HCA726S is een industriële hellingsmeter met hoge precisie voor enkelassige of dubbelassige kantelmeting. Het is beschikbaar voor toepassingen die meetbereiken vereisen van ±1° tot ±180°.

V2: Wat is het meetbereik van de HCA716S/HCA726S?

De HCA716S/HCA726S ondersteunt optionele meetbereiken van ±1° tot ±180°, afhankelijk van de geselecteerde configuratie.

V3: Wat is de resolutie van de HCA716S/HCA726S?

De hellingsmeter biedt een resolutie van 0.001°.

V4: Ondersteunt de HCA716S/HCA726S RS485?

Ja. De HCA716S/HCA726S ondersteunt RS485 en RS232 seriële communicatie-interfaces.

V5: Is de HCA716S/HCA726S geschikt voor buitentoepassingen in de industrie?

Ja. De sensor beschikt over IP67-bescherming en werkt van -40°C tot +85°C, waardoor hij geschikt is voor veel veeleisende buiten- en industriële omgevingen.
