PDA826FL Dubbel-assige hellingsensor voor monitoring van bruggen en dammen

Name: PDA826FL Dubbel-assige hellingsensor voor monitoring van bruggen en dammen
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: PDA826FL
Price: 360 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: RION

Certificering: CE, ISO,ROHS

Modelnummer: PDA826FL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: $360pcs/Pieces

Verpakking Details: Verpakkingskarton

Levertijd: 5 ~ 8 werkdagen

Betalingscondities: T/T

Levering vermogen: 1000 stuks/maand

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Beoordelingen & Recensies

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Dubbel-assige hellingsensor voor bruggen, Dam de Sensor van de Controleschuine stand, Hellingsmeter met dubbele as


Bereik:	±10°	Maat:	L82×B70×H42mm
Beschermingsgraad:	IP67	Uitvoermodus:	TTL
Uitgangssignaal:	RS485/RS232/RS422 Facultatief	anti-vibration:	10grms / 10~1000Hz
Meet bereik:	±10	Oplossing:	0,0005

Bereik:	±10°
Maat:	L82×B70×H42mm
Beschermingsgraad:	IP67
Uitvoermodus:	TTL
Uitgangssignaal:	RS485/RS232/RS422 Facultatief
anti-vibration:	10grms / 10~1000Hz
Meet bereik:	±10
Oplossing:	0,0005

Beschrijving

PDA826FL Dubbel-assige hellingsensor voor monitoring van bruggen en dammen

PDA826FL Dual axis kantelhoek sensor.pdf

Toepassingsgebied

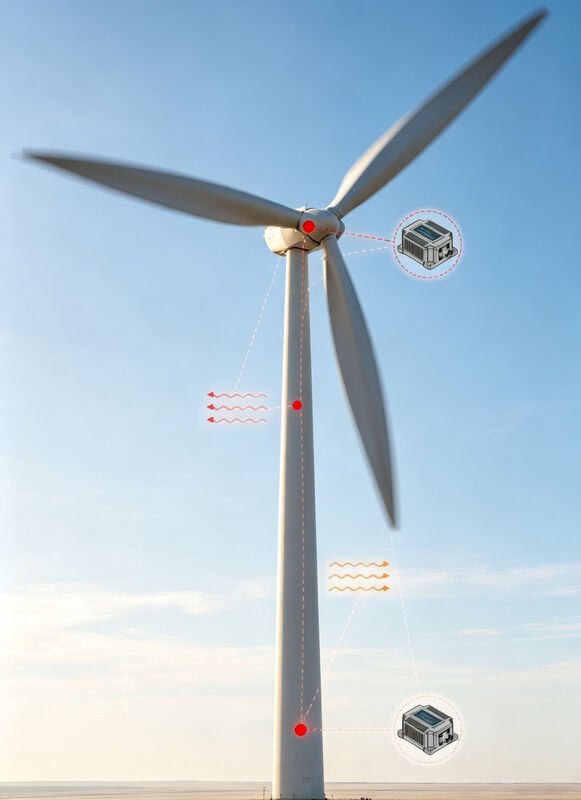

Bewaking van windenergie
Bewaking van bruggen en dammen
Bewaking van oude gebouwen
Bewaking van hogesnelheidsspoorwegen
Vliegtuigen voor satellietcommunicatie op de grond
Spoorwielregelaar en wegniveller
Voertuigen voor satellietcommunicatie
Vervlakking van het voertuig
Monitoring van de helling van geologische apparatuur

Werkingsbeginsel van kanteling

Het gebruik van de geïmporteerde centrale besturingseenheid en het principe van capacitieve micro-slinger.de zwaartekracht van de aarde zal een component van de zwaartekracht op de overeenkomstige slinger producerenDoor de capaciteit te versterken, te filteren en om te zetten, kan de kantelhoek worden verkregen.

Voorzorgsmaatregelen bij installatie

Installeer de hellingssensor volgens de juiste methode. Onjuiste installatie zal tot meetfouten leiden. Besteed bijzondere aandacht aan één "oppervlak" en twee "lijnen":

Het montageoppervlak van de sensor en het te meten oppervlak moeten stevig, vlak en stabiel zijn bevestigd.
De as van de sensor en de te meten as moeten parallel zijn en er mag zoveel mogelijk geen hoek tussen de twee assen zijn.

Hoofdkenmerken

Bi-axiale kantelhoek meting
Bereik ±10°
Horizontaal/verticaal optioneel
Input van breedspanningsstroom DC 936V
Resolutie 0,0005°
Beschermingsgraad IP67
Grootte: L82*W70*H42mm
Uitgangsmodus TTL
Werkt bij grote temperatuur -40°C+85°C

Vervaardiging

PDA826FL	Voorwaarde	Parameters	Eenheid
Metingsbereik	-	± 10	°
Maatstafas	-	XY	As
Resolutie	-	0.0005	°
Metingsnauwkeurigheid	Kamertemperatuur.	0.05	°
Temperatuurcoëfficiënt nul	-40°C tot 85°C	0.0003	°/°C
Gevoeligheidstemperatuurcoëfficiënt	-40°C tot 85°C	≤ 50	ppm/°C
Kracht op tijd		< 0.5	S
Reactiefrequentie		20	Hz
Outputpercentage	5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz kan worden ingesteld
Uitgangssignaal	RS485/RS232/RS422 Facultatief
EMC	Volgens EN61000 en GBT17626
MTBF	≥ 98000 uur/tijd
Isolatieweerstand	≥ 100 MΩ
Schokbestendig	100 g@11 ms / 3 Asrichting (half sinusvormig)
Anti-vibratie	10 g / 10 ‰ 1000 Hz
Beschermingsgraad	IP67
Kabels	Standaard 1 meter lang slijtagebestendige, breed temperatuursysteem, afgeschermde kabel, luchtvaartconnector, gewicht ≤ 150 g
Gewicht	≤ 400 g (exclusief kabel)
Resolutie: verwijst naar de sensor in het meetbereik om de kleinste gewijzigde waarde te detecteren en te identificeren. Metingsnauwkeurigheid: verwijst naar de gemiddelde wortel van het kwadraatverschil tussen de gemeten waarde en de werkelijke hoek van het product binnen het bereik en voor meerdere keren (meer dan 16 keer). Nulltemperatuurverschuivingscoëfficiënt: de snelheid van verandering van de indicatiewaarde ten opzichte van de normale temperatuur binnen het nominale werktemperatuurbereik van de sensor bij nul graden. Gevoeligheid Temperatuurverschuivingscoëfficiënt:Het percentage verandering met temperatuur van de volle schaalindicatie ten opzichte van de volle schaalindicatie bij kamertemperatuur van de sensor in het nominale werktemperatuurbereik.

FAQ: Tweesachtige kantelsensor Velegestelde vragen

V1: Wat is het meetbereik en de nauwkeurigheid van deze kantelsensor?

A: De sensor biedt een meetbereik van ±10° met dubbele as en een hoge resolutie van 0,0005°, waardoor het ideaal is voor toepassingen voor nauwkeurige kantelmonitoring.

V2: Hoe werkt de sensor?

A: De sensor is gebouwd met een geïmporteerde kernbesturingsunit en werkt volgens het capacitieve micropendelprincipe.het veranderen van de interne capaciteitDit signaal wordt vervolgens versterkt, gefilterd en omgezet in een precieze kantelhoek.

V3: Voor welke toepassingen is deze sensor geschikt?

A: Typische toepassingen zijn:

Monitoring van windturbines
Structurele monitoring van bruggen en dammen
Monitoring van oude/historische gebouwen
Bewaking van hogesnelheidsspoorwegen
Vliegtuigen voor satellietcommunicatie op de grond
Regelaars voor spoorweggraaflijnen en wegvlakken
Vervlakking van het voertuig
Monitoring van de helling van geologische apparatuur

V4: Wat is de vereiste stroomtoevoer?

A: De sensor accepteert een breed DC-invoerbereik van 9 ‰ 36 V, waardoor het flexibel is met verschillende stroombronnen op locatie.

V5: Welk uitgangssignaal geeft de sensor?

A: De sensor geeft een TTL-signaal uit voor een gemakkelijke integratie met uw gegevensverwerving of besturingssystemen.

V6: Kan de sensor bestand zijn tegen harde omgevingen?

A: Ja. Met een beschermingscategorie IP67 en een werktemperatuurbereik van ¥40°C tot +85°C levert de sensor betrouwbare prestaties in buitenruimte, hoge luchtvochtigheid, stoffige,en extreme temperaturen.

V7: Waar moet ik tijdens de installatie op letten?

A: Onjuiste installatie kan tot meetfouten leiden.

Oppervlak: het sensormontageoppervlak moet stevig vast zijn aan het meetoppervlak, dat vlak en stabiel is.
Assen: de sensoras moet parallel zijn aan de te meten as, waarbij zo mogelijk geen hoek tussen de twee assen moet bestaan.

V8: Kan de sensor zowel horizontaal als verticaal worden geïnstalleerd?

A: Ja, er zijn zowel horizontale als verticale installatieopties beschikbaar, zodat u de oriëntatie kunt kiezen die het beste bij uw toepassing past.

V9: Wat zijn de afmetingen van de sensor?

A: De compacte behuizing meet L82 * W70 * H42 mm, waardoor het gemakkelijk te integreren in een breed scala aan apparatuur.
