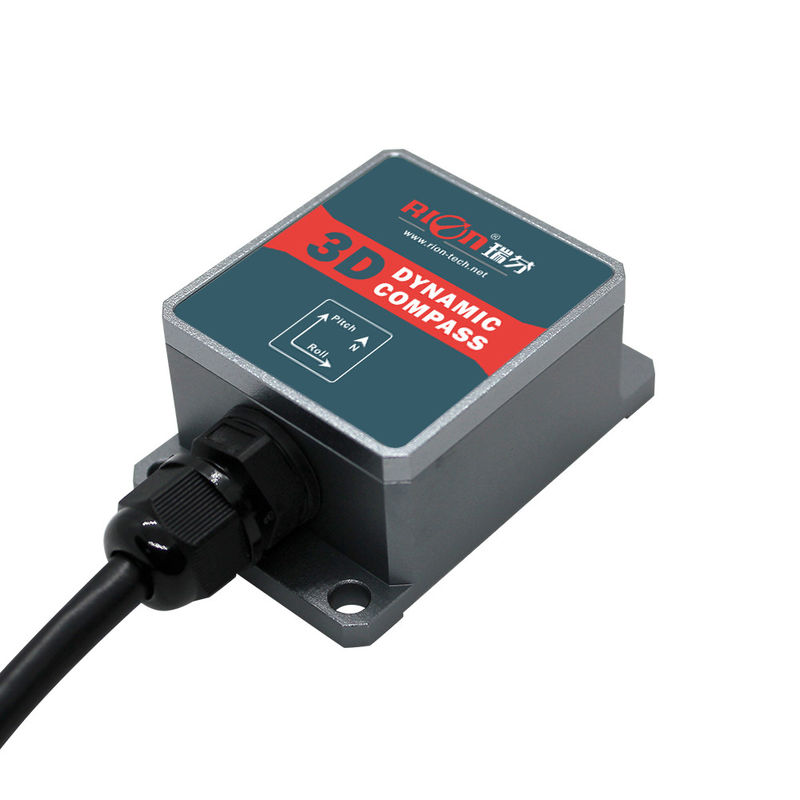

12 axis 3D Digital Electroninc Compass Sensor For Antenna Servo Control

12-assige 3D Digitale Elektronische Kompas Sensor Voor Antenneservo Besturing

▶ Productintroductie
De DDM365B is een driedimensionaal dynamisch elektronisch kompas met een 12-assige inertiële meeteenheid, waaronder een drie-assige houdingshoek, een drie-assige accelerometer, een drie-assige gyroscoop en een drie-assige magnetische inductietechnologie. Door gebruik te maken van de hoge dynamische hoekkenmerken van de gyroscoop en de hoge stabiliteit van de houdingskenmerken van de accelerometer, worden de rol- en stampen die complexe houdingsveranderingen volgen verkregen door het dynamische inertiële navigatiealgoritme. De geomagnetische azimut gebruikt kalibratiealgoritmen voor hard en zacht magnetisme, zodat het kompas de invloed van het magnetische veld kan elimineren door middel van het kalibratiealgoritme in een omgeving met magnetische veldinterferentie. Door de realtime berekening van de koers door de centrale verwerkingseenheid en de dynamische compensatie van de magnetische azimut over een breed bereik met behulp van de dynamische rol- en stampen, kan het kompas zeer nauwkeurige koersgegevens leveren, zelfs bij een kantelhoek tot ±85°. Het elektronische kompas integreert een krachtige DSP-rekenprocessor en de uitvoermodus is gediversifieerd, waaronder standaardinterfaces zoals RS232/RS485/TTL en andere interfaces, en kan maatwerk van andere communicatie-interfaces accepteren.
De DDM365B is klein van formaat, heeft een laag stroomverbruik en kan worden toegepast in veel toepassingen met hoge seismische weerstand en extreem zware omgevingen, zoals schepen, antennestar-zoeksystemen, enz., en is meer geschikt voor de huidige diverse hoog-nauwkeurige meetsystemen met geïntegreerde besturing.

▶ Belangrijkste kenmerken:

★ Koersnauwkeurigheid: 1°

★ Meetbereik helling: stampen ±85°, rollen ±180°
★ Resolutie helling: 0,1°

★ Statische nauwkeurigheid helling: 0,2°, dynamische nauwkeurigheid 0,5°
★ Breed temperatuurbereik: -40°C ~ 85°C

★ Afmetingen: L55×B37×H24mm
★ Standaard RS232/uitvoerinterface met compensatie voor hard magnetisme, zacht magnetisme en helling

★ DC 5V voeding

★ IP67 waterdichtheid

▶Toepassing★ Maritieme navigatie en kartering
<50 ms ★ Antenneservo besturing★ Infrarood beeldsensor 0,1°Meetbereik stampen Kalibratie ★ Oceanografische meter

±800uTDDM365B Kompas koersparameters Koersnauwkeurigheid Compensatie hellingshoek Resolutie0,1°Meetbereik stampen

±800uTMeetbereik rollen ±180°Nauwkeurigheid helling Statisch 0,2° Dynamisch
<50 ms Resolutie 0,1°Compensatie hellingshoek Rollen

±800uTStampen <85°Ja Meetbereik

±800uTKalibratie Hard ijzer kalibratie Ja Zacht ijzer kalibratie
<50 ms Kalibratiemethode magnetische interferentie Horizontaal één keer draaien

<50 ms Interfacekenmerken Opstartvertraging

<50 msUitvoerfrequentie 5~100Hz (instelbaar) Baudrate
