DDM365 High Accuracy Dynamic Compass sensor met RS232 interface

Productdetails

Plaats van herkomst: China

Merknaam: RION

Certificering: CE, FCC, ROHS

Model Number: DDM365

Betaling & het Verschepen Termijnen

Minimum Order Quantity: 1

Prijs: $129.00

Verpakking Details: 21*21*7cm

Levertijd: 5 tot 10 dagen

Payment Terms: T/T,Paypal

Supply Ability: 10000 pcs /month

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:
Beschrijving

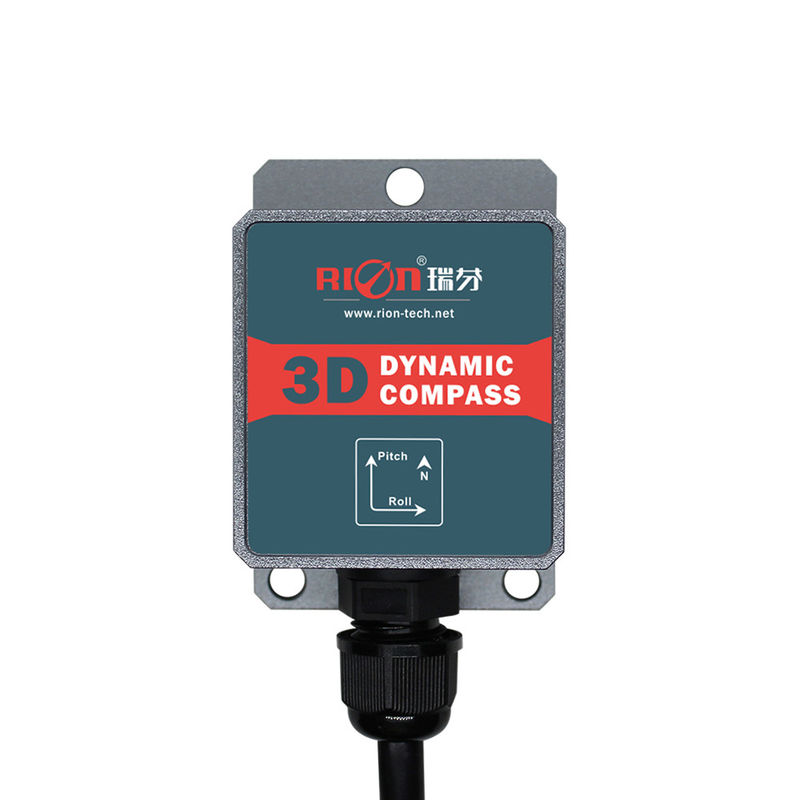

DDM365 High Accuracy Dynamic Compass sensor met RS232 interface


DDM365 High Accuracy Dynamic Compass sensor met RS232 interface 0


Inleiding van het product
DDM365B is een driedimensionaal dynamisch elektronisch kompas met een 12-assige traagheidsmetingseenheid, inclusief een drieassige houdingshoek, een drieassige versnellingsmeter, een drieassige gyroscoop,en een magnetische inductietechnologie met drie assen. Gebruikmakend van de hoge dynamische hoekkenmerken van de gyroscoop en de hoge stabiliteit van de houdingskenmerken van de versnellingsmeter,de toonhoogtehoek en de rolhoek die de complexe houdingsverandering volgen, worden verkregen door het dynamische inertiële navigatiealgoritmeHet geomagnetische azimuth gebruikt harde en zachte magnetische kalibratie-algoritmen.zodat het kompas ook de invloed van het magnetisch veld kan elimineren door het kalibratiealgoritme in de omgeving met magnetisch veld interferentieDoor middel van de real-time koersberekening van de centrale verwerkingseenheid en de dynamische koerscompensatie van het magnetische azimuth in een breed bereik door gebruik te maken van de dynamische toonhoogtehoek en de rolhoek,het kompas kan zelfs bij een hellingshoek van maximaal ±85° zeer nauwkeurige koersgegevens verstrekken. Het elektronische kompas is voorzien van een hoog DSP-computingprocessor en de uitvoermodus is gediversifieerd,waarvan de standaardinterface RS232/RS485/TTL en andere interfaces omvat, en kan de aanpassing van andere communicatieinterfaces accepteren.
DDM365B kleine afmetingen, laag stroomverbruik, kan worden toegepast op veel hoge seismische weerstand, extreem harde omgevingen zoals zeeschepen, antenne ster zoeken, enz.,en is beter geschikt voor de verschillende geintegreerde besturingssystemen met hoge precisie van vandaag.

▶ Belangrijkste kenmerken:


★ Koersnauwkeurigheid: 1°

★ Neiging meetbereik: helling ± 85°, rolhoek ± 180°
★ Hoogte: 0,1°

★ Stevige nauwkeurigheid: 0,2°, dynamische nauwkeurigheid 0,5°
★ Breed temperatuurbereik: -40°C tot 85°C

★ Grootte: L55×W37×H24mm
★ Standaard RS232/output interface met harde magnetische, zachte magnetische en neiging compensatie

★ 5V gelijkstroomvoeding

★ IP67 waterdichtheid


EenVerklaring
Nautieknluchtvaartmaanbrengen

GPS- IkGeïntegreerdnluchtvaart

a.tennaservoc.controle
Ik...Infrarood- Ikmager

Ik...aserraanvinder

mApreplotter
ROV's Navigatie

Oceanografische gegevens Gevel

SpeciaalGelegenheid Robot


DDM365 High Accuracy Dynamic Compass sensor met RS232 interface 1DDM365B.

Parameters van de kompasrichting

Precies van de koers

1°

Resolutie

0.1°

Messbereik van de toonhoogte

± 90°

Meetbereik van de rol

±180°

Tilt neiging nauwkeurigheid

Static0.2°

Dynamisch0.5°

Resolutie

0.1°

Neigingskant vergoeding

Rollen± 180°

Pitch<85°

Triaxiaal magnetisch veld

Meetbereik

± 800uT

Kalibratie

Kalibratie van hard ijzer

- Ja, dat klopt.

Kalibratie met zacht ijzer

- Ja, dat klopt.

Magnetische interferentie kalibratie methode

Een draai horizontaal draaien( 2D-kalibratie)

Interface kenmerken

Startvertraging

< 50ms

Outputpercentage

5~100Hzkan worden ingesteld)

Baud-tarief

4800 naar115200- De boel.

Outputformaat

Binair high-performance protocol

Stroomvoorziening

        Spanning

(Standaard)D.C.+5V

(op maat))D.C.936 V

Stroom(MAX)

45 mA

Ideale modus

35 mA

Slaapmodus

TBD

Milieu

Werktemperatuur

-40°C+85°C

Bergingstemperatuur

-40°C+85°C

Trillingsweerstand

2500 g

EMC

- Volgens mij.EN61000和GBT17626

MTBF

≥ 98000 uur/tijd

Isolatie weerstand

≥ 100Meegohm

Schokweerstand

100 g@11 ms,3 Asrichting (Half Sinusoïde)

Anti-vibratie

10 gms, 10 ‰ 1000 Hz

Afmeting

L55×W37×H24mm

Gewicht

≤ 135 g ((( met inbegrip van1m kabel)
